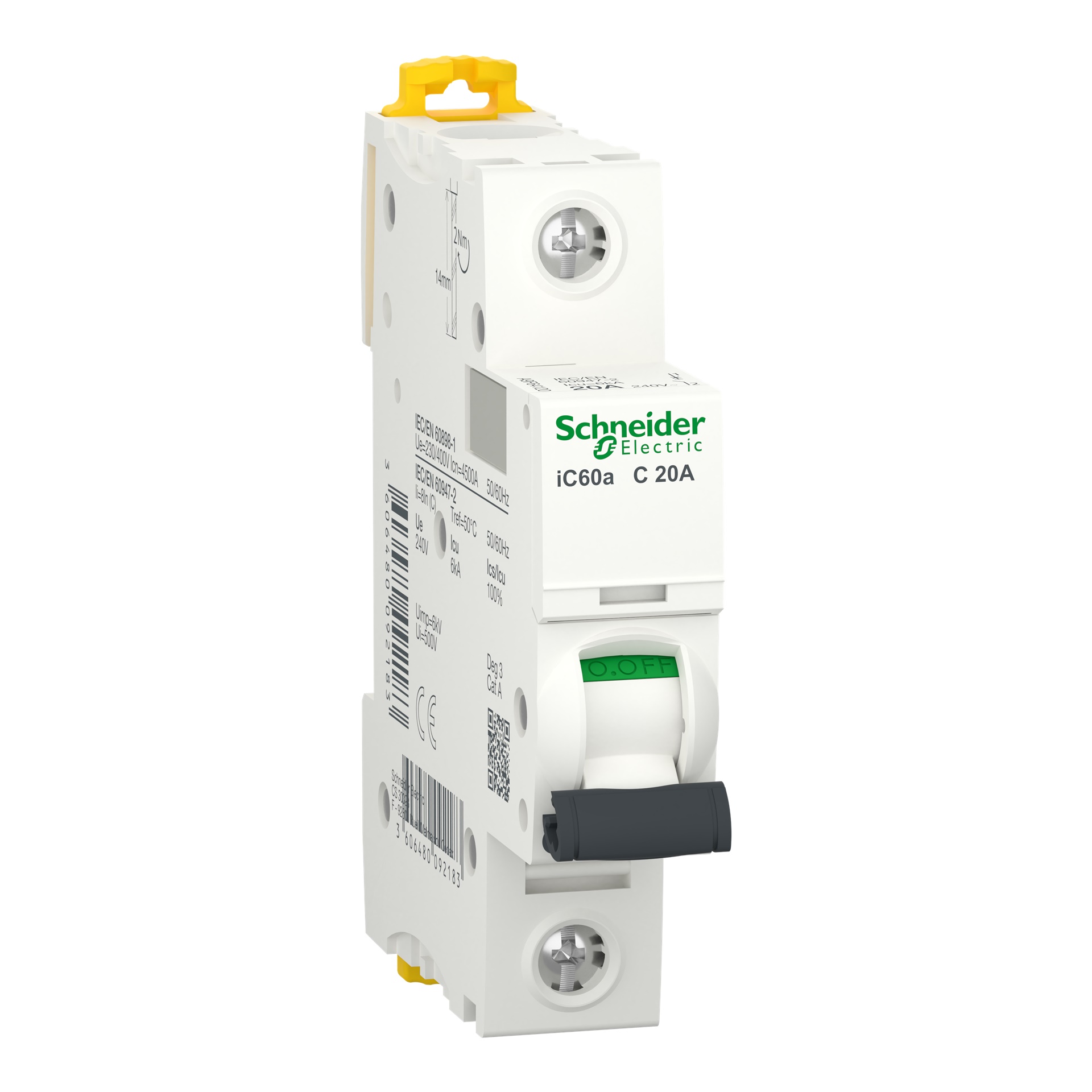

Interruttore magnetotermico Acti9 iC60a 1P C20A 4500A protezione circuiti bassa tensione
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9F64120
Cod. Produttore
A9F64120
Cod. EAN
3606480092183

Informazioni di prodotto

Interruttore magnetotermico Acti9 iC60a, progettato per garantire protezione e affidabilità in impianti elettrici.

Vantaggi per l’installatore elettrico:

  • Facilità di installazione con aggancio rapido su guida DIN
  • Meccanismo di chiusura rapida che estende la durata funzionale
  • Indicatore VisiTrip per identificare rapidamente il circuito guasto

Vantaggi per il cliente finale:

  • Protezione efficace da cortocircuiti e sovraccarichi
  • Risparmio sui costi di manutenzione grazie alla striscia verde VisiSafe
  • Conformità a normative di sicurezza industriali e residenziali

Documentazione tecnica

Descrizione del produttore: Questo Acti9 iC60a è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 1P con 1 polo protetto, corrente nominale di 20A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 6kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 4500A a 230VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. Dispone di un grado di protezione B IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.

tipo di tensione di alimentazione

AC

profondità di incasso

44,5 mm

corrente nominale

20 A

tensione nominale

230 V

caratteristica di intervento

C

tensione di isolamento nominale Ui

500 V

classe di limitazione energetica

3

categoria di sovratensione

2

grado di inquinamento

3

Numero moduli DIN

1

potenza dissipata

2,4 W

grado di protezione (IP)

IP20

numero di poli protetti

1

dispositivi supplementari possibili

numero di poli (totale)

1

potere di interruzione nominale Icn secondo EN 60898 a 230 V

4,5 kA

potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V

6 kA

Resistenza di tensione ad impulso nominale Uimp

6 KILOVOLT

frequenza

50 ... 60 Hz

sezione conduttore collegabile unifilare

1 ... 25 mm²

sezione conduttore collegabile multifilare

1 ... 16 mm²

temperatura ambiente durante il funzionamento

-35 ... 70 °C

Serie

Acti9 iC60

Produttore

SCHNEIDER ELECTRIC

Interruttore magnetotermico Acti9 iC60a 1P C20A 4500A protezione circuiti bassa tensione

€ 19,46 x 1 pz.
(pz.)
Disponibilità per la spedizione
296 pz. su Logistico Brescia
