Descrizione del prodotto

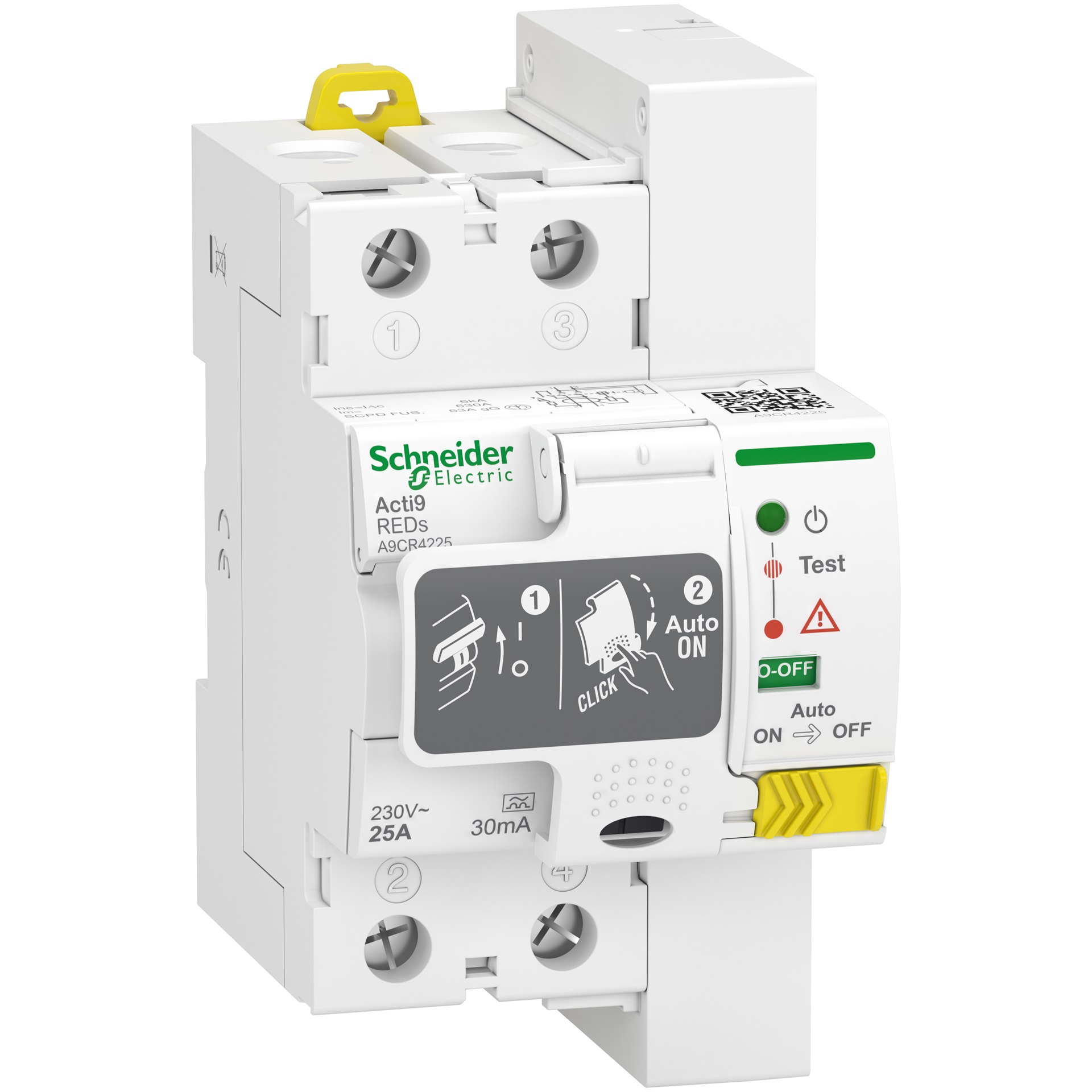

Questo Acti9 è un interruttore modulare di corrente residua (RCCB) REDs con dispositivo di richiusura. È un interruttore 2P con corrente nominale In di 25A, una sensibilità di 30 mA con una classe di protezione di tipo A. Questo prodotto protegge contro le scosse elettriche da contatti diretti o indiretti e da rischi di incendio. Scollega i circuiti elettrici in carico già protetti da sovraccarichi e cortocircuiti. Si riavvia automaticamente dopo il monitoraggio dell'isolamento del circuito a valle. Viene utilizzato solo sui sistemi di messa a terra TT e TN-S. Le versioni Acti9 REDs e REDtest sono dedicate alle applicazioni terziarie, industriali e infrastrutturali. Questo prodotto è conforme alla norma EN 60557. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 630 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 6 kA. Ha una resistenza meccanica che arriva fino a 4000 cicli. La tensione di esercizio Ue è 230 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. La larghezza in passi da 9 mm è 6. Il colore del prodotto è grigio chiaro (RAL7035). Le dimensioni totali sono (W) 54 mm x (H) 106 mm x (D) 82 mm. Il peso è 278 g. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un involucro modulare. La temperatura di funzionamento va da -5°C a 40°C. La temperatura di stoccaggio va da -40° C a 70°C.
