Prodotti / Distribuzione elettrica / Protezione dell'energia / Interruttori Magnetotermici scatolati < 400A /

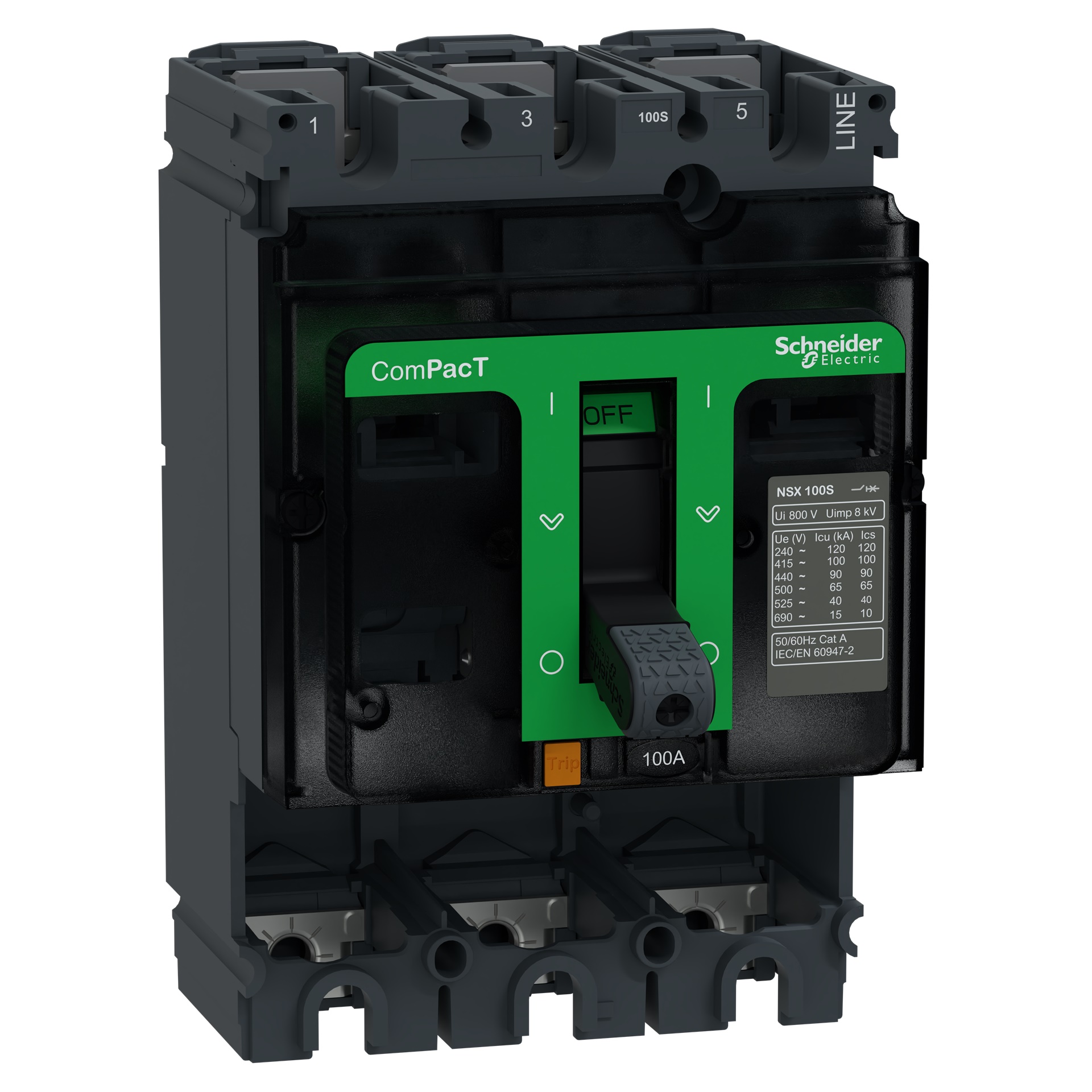

Base interruttore ComPacT NSX100S 3 poli 100A 100kA 415VAC senza sganciatore per applicazioni standard e specifiche
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGC10S3
Cod. Produttore
C10S3
Cod. EAN
3606481999351

Informazioni di prodotto

Il telaio di base MGC10S3 per ComPacT NSX100S offre un'installazione semplice e versatile.

Vantaggi per l'installatore elettrico:

  • Compatibilità con diversi sganciatori ordinabili separatamente
  • Design compatto che ottimizza lo spazio
  • Facilità di montaggio e integrazione nell’impianto

Vantaggi per il cliente finale:

  • Elevato potere di interruzione (100 kA a 415 VCA)
  • Conformità alle norme internazionali per sicurezza e affidabilità
  • Architettura EcoStruxure per efficienza energetica e gestione avanzata

Documentazione tecnica

Descrizione del produttore: Frame di base a 3 poli per ComPacT NSX100S. ComPacT NSX è progettato per ottimizzare lo spazio e il potere di interruzione per tutte le applicazioni standard e specifiche. Questo telaio di base è fornito senza sganciatore ed è compatibile con qualsiasi tipo di sganciatore che deve essere ordinato separatamente Il potere di interruzione Icu è di 100 kA a 415 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz (limitata a 440 VCA 50/60 Hz in caso di protezione differenziale). Può essere dotato di una varietà di funzioni e accessori opzionali. Dimensioni: 105 mm x 161 mm x 86 mm. Garantisce la conformità alle norme internazionali (IEC 60947), CCC, EAC e alle specifiche per il settore marittimo. ComPacT NSX100S fa parte dell'architettura EcoStruxure Power di Schneider Electric.

corrente nominale permanente Iu

100 A

numero di poli

3

potenza dissipata

14,1 W

grado di protezione (IP)

IP40

posizione del collegamento per circuito elettrico principale

Davanti

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipologia di azionamento

Pomello ad ala

segnalatore di intervento presente

corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz

100 kA

azionamento a motore opzionale

tipologia costruttiva dell'apparecchio

Apparecchio da incasso, tecnica a installazione fissa

montaggio su guida a DIN opzionale

tensione nominale

690 ... 690 V

Serie

ComPacT NSX / new generation

Produttore

SCHNEIDER ELECTRIC

Base interruttore ComPacT NSX100S 3 poli 100A 100kA 415VAC senza sganciatore per applicazioni standard e specifiche
