Prodotti / Distribuzione elettrica / Protezione dell'energia / Scaricatori /

Cod. Rexel
MG16649

Cod. Produttore
16649

Cod. EAN
3606480943256

Informazioni di prodotto

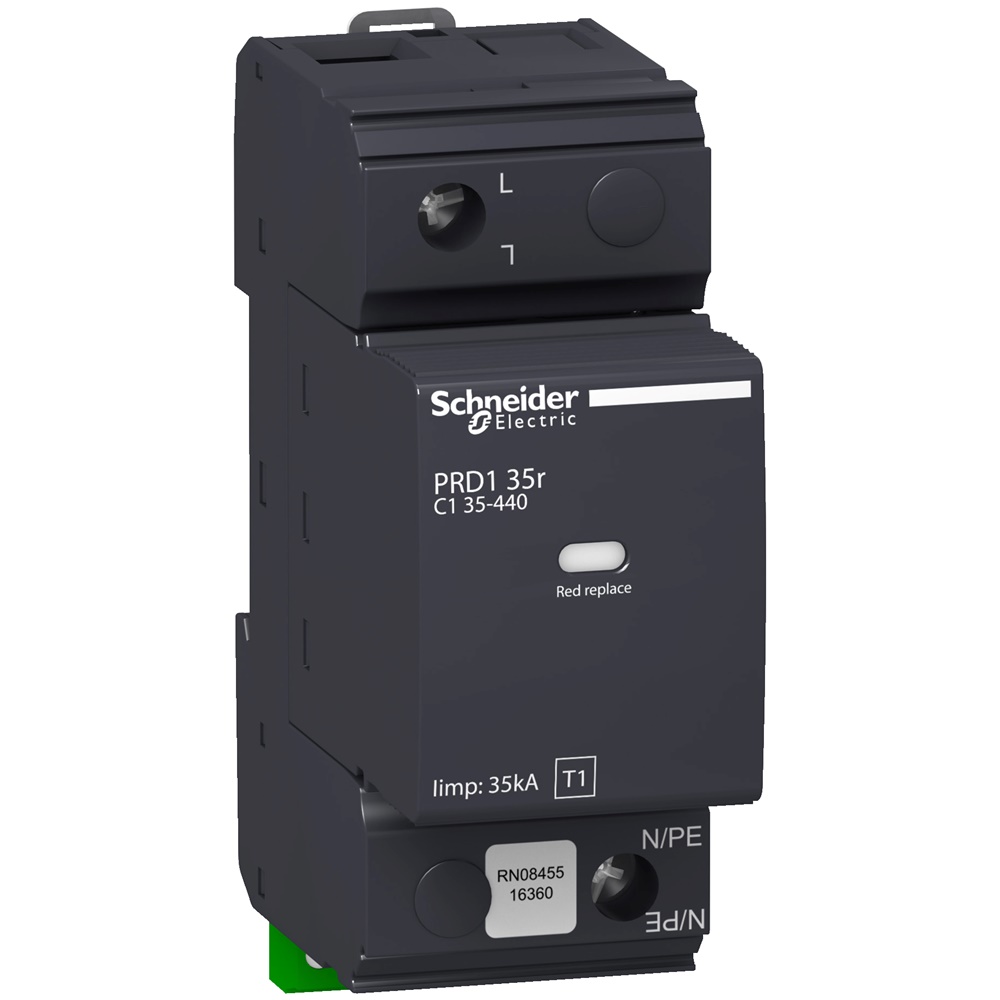

Scaricatore, Acti9, PRD1, 1P, 35kA, Imax 50kA, segnalazione remota, Tipo 1, IT, TN-C

Documentazione tecnica

Scheda tecnica

Certificazioni e Dichiarazioni

Dichiarazione ROHS (1)

Dichiarazione ROHS (2)

Dichiarazione DOC CE

Descrizione del prodotto

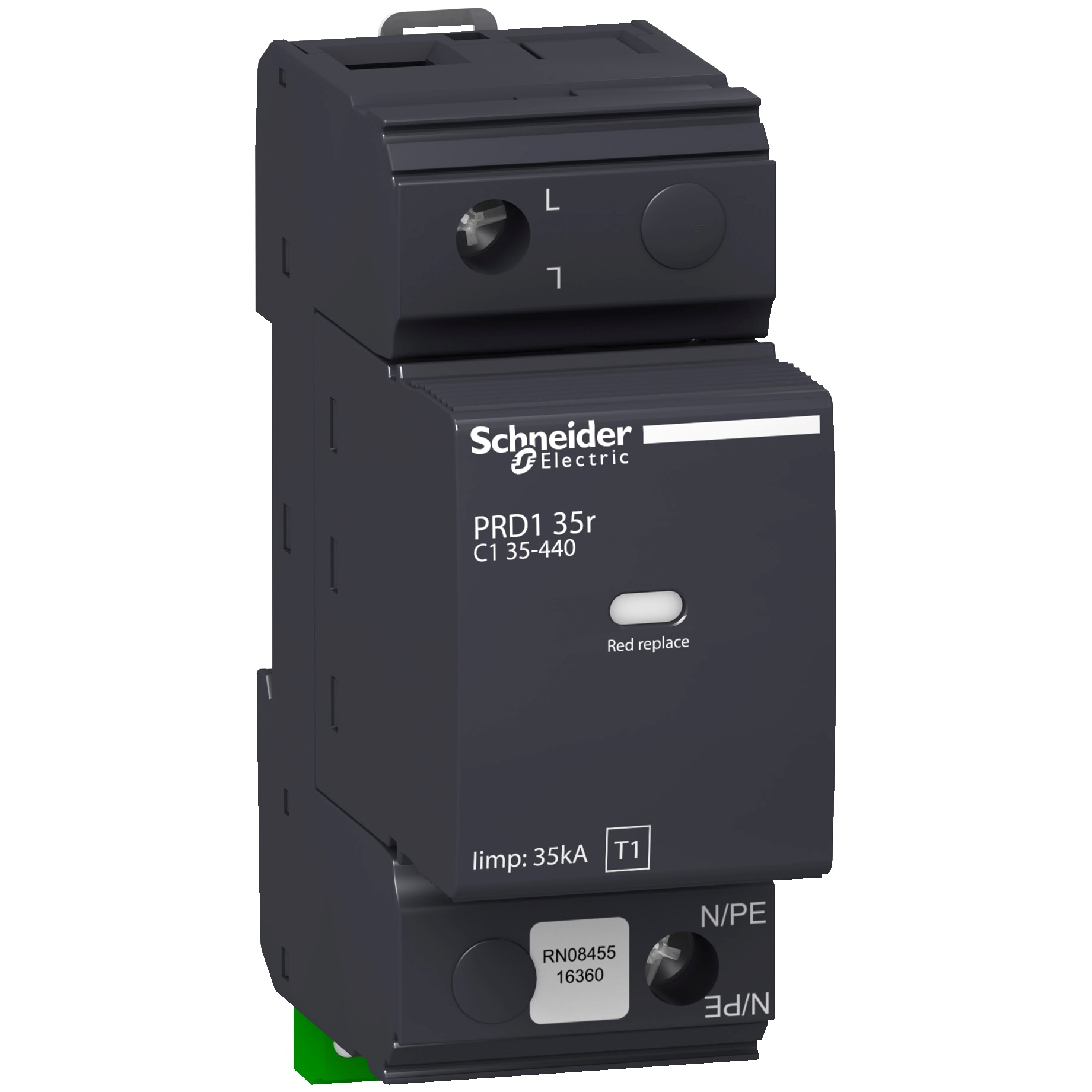

Descrizione del produttore: Questo prodotto Acti9 PRD135r è uno scaricatore modulare che protegge le installazioni elettriche 1P dai fulmini diretti. La corrente di scarica massima Imax è 50 kA. La corrente di scarica nominale In è di 35 kA. Lo scaricatore di tipo 1 è consigliato per le installazioni elettriche nel settore dei servizi e per gli edifici industriali protetti da un parafulmine. Viene utilizzato per condurre la corrente diretta del fulmine, che si propaga dal conduttore di terra ai conduttori di rete. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto delle informazioni "Cartuccia da sostituire". La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 440 V AC. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 440 V AC. Il livello di protezione della tensione Up in modalità comune (tra la fase e la terra) è 2,5 kV. La tensione di esercizio nominale Ue è da 400VAC a 690VAC +/- 10%. Il colore del prodotto è grigio antracite (RAL7016). Le dimensioni sono (W) 36 mm x (H) 99 mm x (D) 71 mm. Il peso è 401 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
