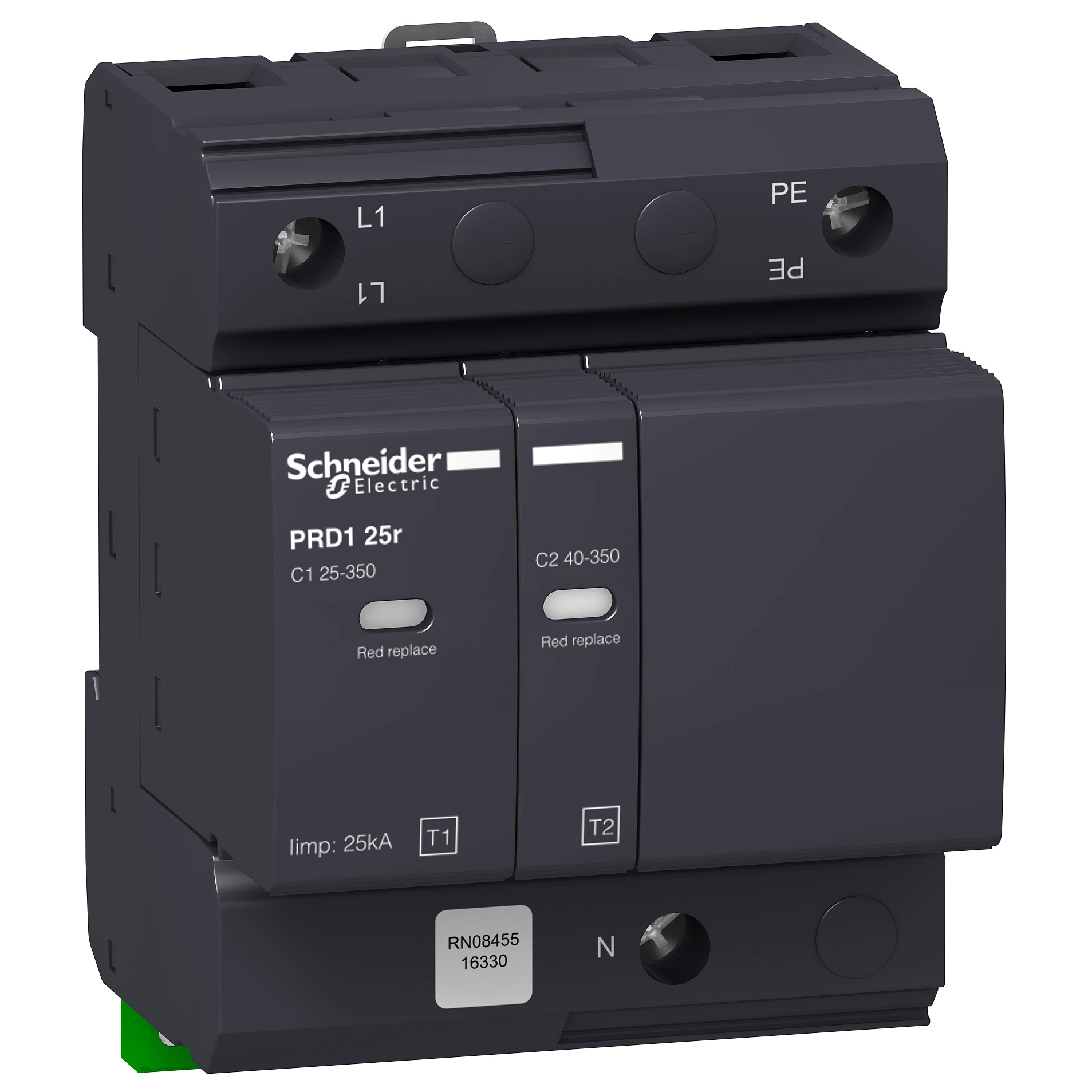

SPD PRD1 25r 1P+N riport. estraibile Tipo 1+2

Cod. Rexel
MG16330

Cod. Produttore
16330

Cod. EAN
3606480060403

Informazioni di prodotto

Scaricatore, Acti9, PRD1, 1P+N, 25kA, Imax 40kA, cartuccia estraibile, Tipo 1+2, TT, TN-S

Documentazione tecnica

Scheda tecnica

Certificazioni e Dichiarazioni

Dichiarazione ROHS (1)

Dichiarazione ROHS (2)

Dichiarazione DOC CE

Descrizione del prodotto

Descrizione del produttore: Questo prodotto Acti9 PRD1 25r è uno scaricatore modulare che protegge le installazioni elettriche 1P+N dai fulmini diretti. La corrente di scarica nominale In è 100 kA. Lo scaricatore di tipo 1 è consigliato per le installazioni elettriche nel settore dei servizi e per gli edifici industriali protetti da un parafulmine. Fornisce inoltre protezione di tipo 2 e protegge l'installazione elettrica limitando con accuratezza la sovratensione dell'onda del fulmine. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto delle informazioni "Cartuccia da sostituire". La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 350 V AC. Il livello di protezione della tensione Up in modalità comune (tra il neutro e la terra) è 1,5 kV. Il livello di protezione della tensione Up in modalità differenziale (tra la fase e il neutro) è 1,5 kV. La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è grigio antracite (RAL7016). Le dimensioni sono (W) 71,6 mm x (H) 90 mm x (D) 70 mm. Il peso è 770 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +80°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
