Prodotti / Distribuzione elettrica / Protezione dell'energia / Scaricatori /

SPD iPRD40r 3P+N 15kA riport. estraibile Tipo 2

Cod. Rexel
MGA9L40601

Cod. Produttore
A9L40601

Cod. EAN
3606480506345

Informazioni di prodotto

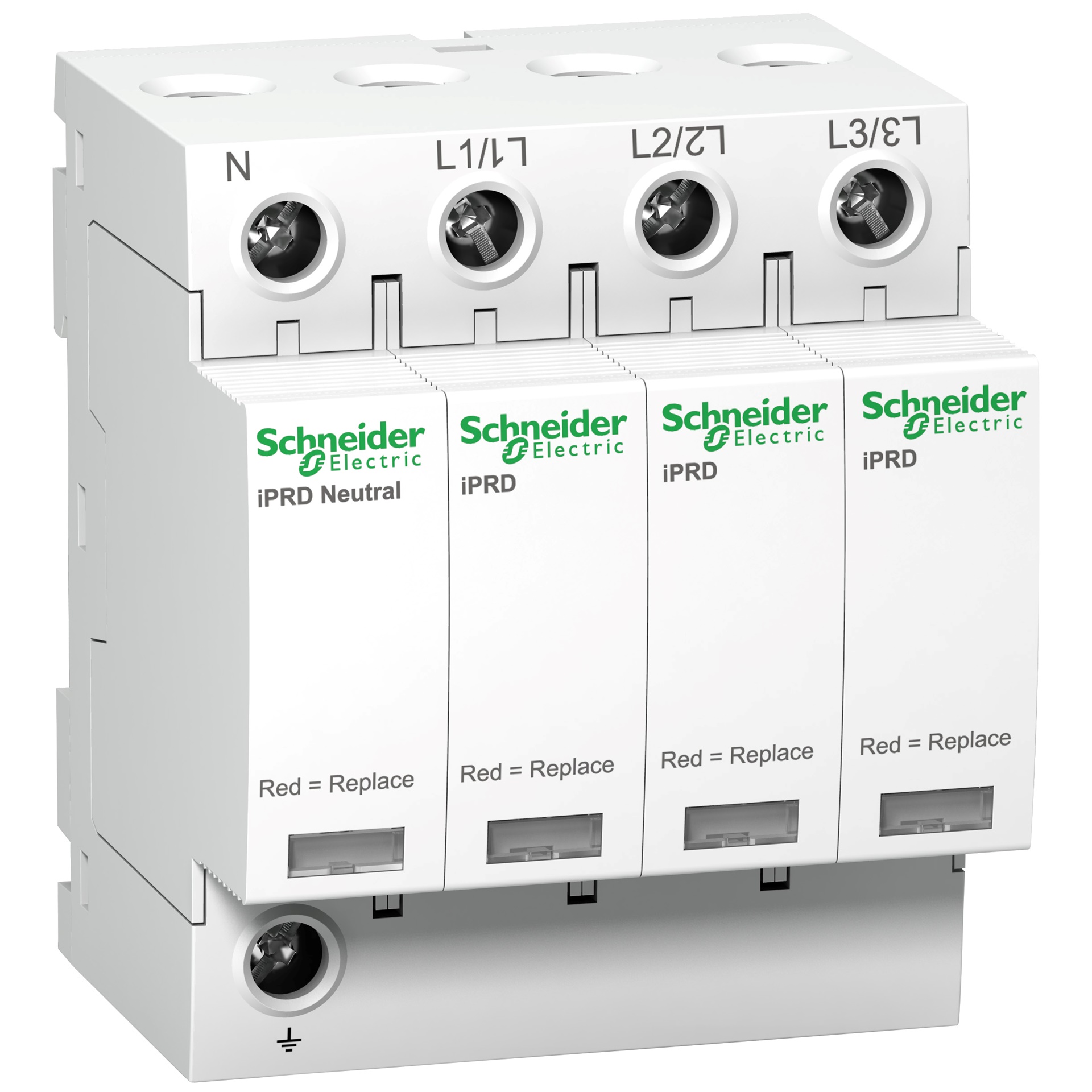

Scaricatore, Acti9, iPRD, 3P+N, 15kA, Imax 40kA, cartuccia estraibile, Tipo 2, TN-S, TT

Documentazione tecnica

Scheda tecnica

Certificazioni e Dichiarazioni

Dichiarazione ROHS (1)

Dichiarazione ROHS (2)

Dichiarazione DOC CE

Dichiarazione EPD (1)

Dichiarazione EPD (2)

Descrizione del prodotto

Descrizione del produttore: Questo scaricatore Acti9 iPRD40r protegge le installazioni 3P+N. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 è consigliato per un livello di rischio elevato nella scheda del pannello in ingresso. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. È compatibile con il sistema di messa a terra TT e TN-S. La corrente di scarica nominale Imax è 40 kA. La corrente di scarica nominale In è 15 kA. La tensione di funzionamento massima continua dell'Uc in modalità comune è 260VAC tra il neutro e la terra, e 350VAC tra la fase e la terra. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. Il livello di protezione per tensione Up è 1,4 kV in modalità comune (L/PE) e in modalità differenziale (L/N). La tensione di servizio nominale Un un è 230VAC o 400V AC. La frequenza di impiego è di 50 Hz o 60 Hz. Le dimensioni totali sono (H) 72 mm x (L) 85 mm x (P) 69 mm. Larghezza in passi da 9 mm è 8. Il peso è 450 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
