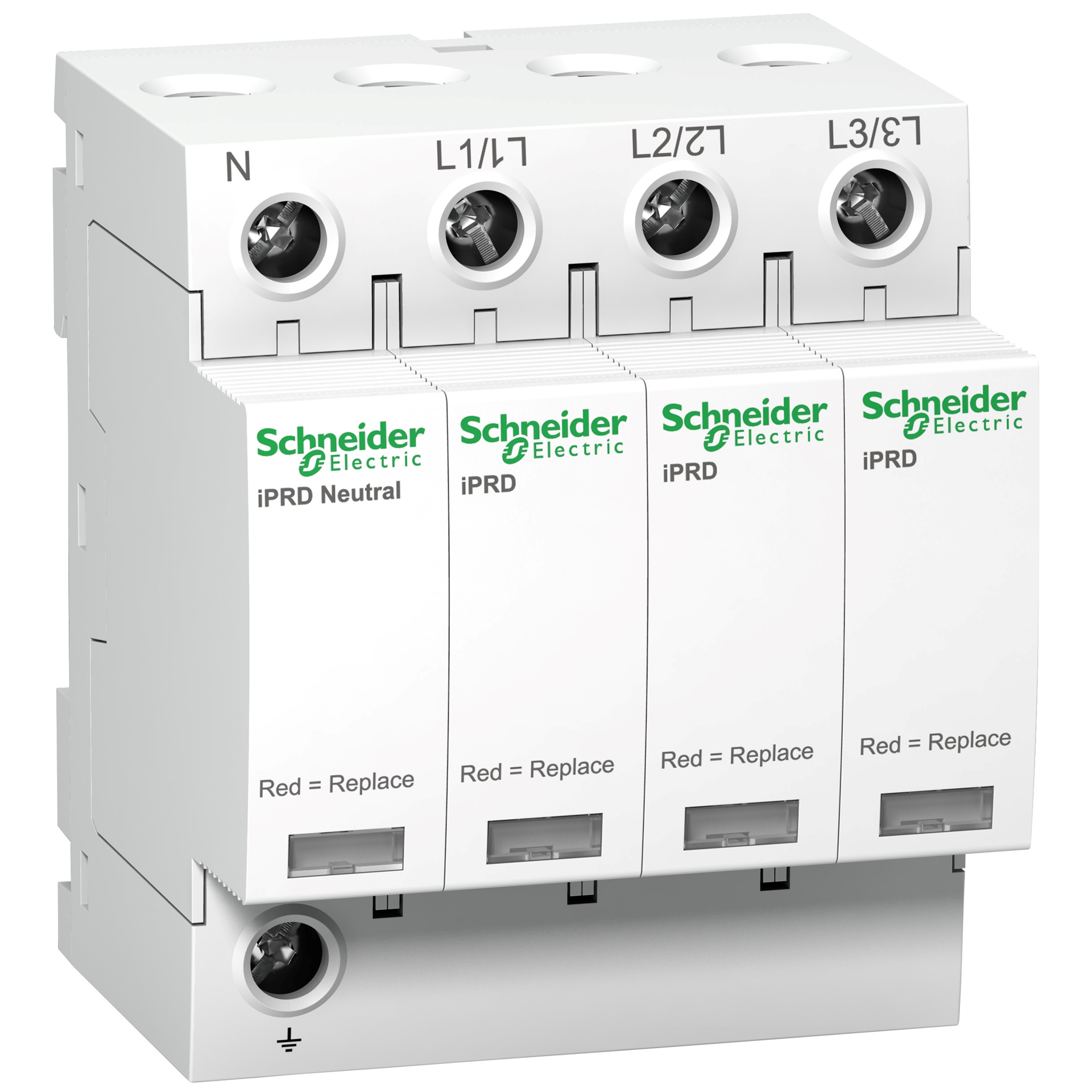

SPD iPRD20r 3P+N 5kA riport. estraibile Tipo 2
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9L20601
Cod. Produttore
A9L20601
Cod. EAN
3606480506437

Informazioni di prodotto

Scaricatore, Acti9, iPRD, 3P+N, 5kA, Imax 20kA, cartuccia estraibile, Tipo 2, TN-S, TT

Documentazione tecnica

Descrizione del produttore: Questo scaricatore Acti9 iPRD20r protegge le installazioni 3P+N. Consente una rapida sostituzione delle cartucce danneggiate. Questo dispositivo di tipo 2 è consigliato per il livello di rischio medio e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. È compatibile con il sistema di messa a terra TT e TN-S. La corrente di scarica nominale Imax è fino a 40 kA. La corrente di scarica nominale In è 15 kA. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 260 V AC. Il livello di protezione massima della tensione Up è 1,4 kV in modalità comune e 1,2kV in modalità differenziale. La tensione di servizio nominale Un un è 230VAC o 400V AC. La frequenza di impiego è di 50 Hz o 60 Hz. Le dimensioni totali sono (H) 72 mm x (L) 85 mm x (P) 69 mm. Larghezza in passi da 9 mm è 8. Il peso è 450 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.

tipo di montaggio

Guida DIN (top hat rail) 35 mm

con contatto telecomunicazioni

numero di conduttori (esclusa terra)

4

dimensione

4 UM

livello di protezione

1,4 KILOVOLT

tensione permanente AC max.

350 V

corrente impulsiva di dispersione nominale (8/20)

5 kA

tensione nominale AC

400 V

classe di prova tipo 2

livello di protezione L-N

1,2 KILOVOLT

Segnalazione nell'apparecchio

Ottico

grado di protezione (IP)

IP20

livello di protezione N-PE

1,4 KILOVOLT

sezione max. del conduttore rigido (uni-/multifilare)

25 mm²

sezione max. del conduttore flessibile (a filo sottile)

16 mm²

forma della rete TN-S

forma della rete TT

Max. corrente di scarica (8/20)

20 kA

Resistenza di cortocircuito (Isccr)

50 kA

Max. dispositivo protezione sovracorrente, collegamento in parallelo (fusibile)

40 A

Max. dispositivo protezione da sovracorrente, collegamento in serie (fusibile)

80 A

Serie

Acti9 iPRD

Produttore

SCHNEIDER ELECTRIC

SPD iPRD20r 3P+N 5kA riport. estraibile Tipo 2

€ 352,34 x 1 pz.
