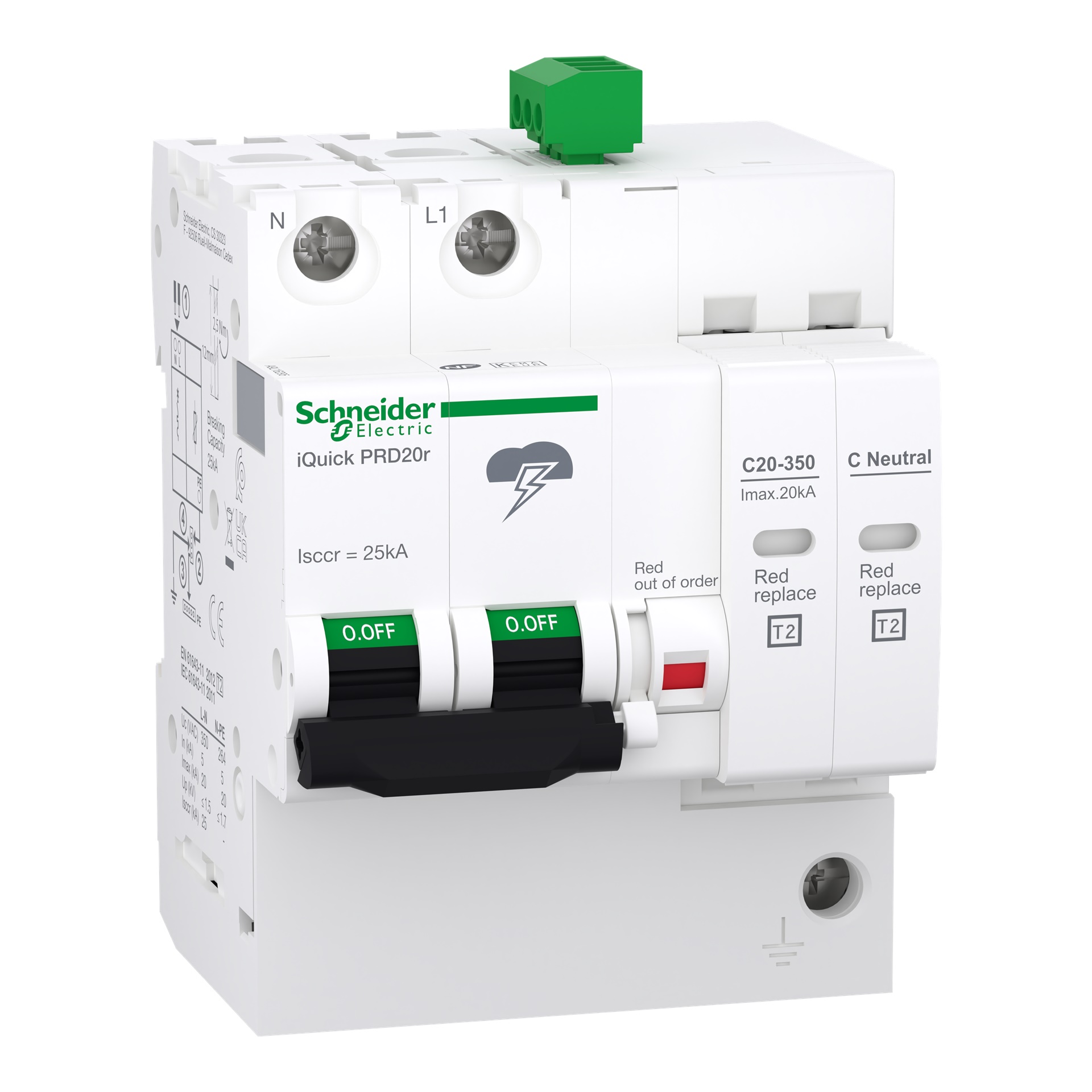

SPD Interruttore Integr. iQuick PRD20r 1P+N 5kA ripor. estraibile Tipo 2
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9L16295
Cod. Produttore
A9L16295
Cod. EAN
3606480387074

Informazioni di prodotto

Scaricatore, Acti9, iQuick PRD, 1P+N, 5kA, Imax 20kA, cartuccia estraibile, Tipo 2, TN-S, TT

Documentazione tecnica

Descrizione del produttore: Questo scaricatore Acti9 iQuick PRD20r protegge le installazioni residenziali e di edifici piuttosto grandi 1P+N da sovratensioni transitorie dirette e indirette. Questo dispositivo di tipo 2 autoprotetto da un interruttore integrato è consigliato per un livello di rischio moderato nella scheda del pannello in ingresso. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Questo scaricatore precablato consente di sostituire rapidamente le cartucce estraibili quando sono danneggiate. Incorpora il suo sezionatore di sicurezza a fine vita. Il potere di interruzione integrato Isc è di 25 kA. Questo Acti9 iQuick PRD20r è compatibile con il sistema di messa a terra TT e TN-S. La corrente di scarica massima di Imax è 20 kA. La corrente di scarica nominale In è 5 kA. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 264 V AC. Il livello di protezione della tensione Up in modalità differenziale (tra la fase e il neutro) è minore o uguale a 1,7 kV. Il livello di protezione della tensione Up in modalità comune (tra neutro e terra) è minore o uguale a 1,7 kV. La tensione di servizio nominale Un un è 230VAC o 400V AC. La frequenza di impiego è di 50 Hz o 60 Hz. Le dimensioni sono (W) 72 mm x (H) 103,9 mm x (D) 75,9 mm. Larghezza in passi da 9 mm è 8. Il peso è 435 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC/EN 60947-5-1, EN 61643-11:2012 e IEC 61643-11:2011.

tipo di montaggio

Guida DIN (top hat rail) 35 mm

con contatto telecomunicazioni

numero di conduttori (esclusa terra)

1

dimensione

4 UM

livello di protezione

1,5 KILOVOLT

tensione permanente AC max.

350 V

corrente impulsiva di dispersione nominale (8/20)

5 kA

tensione nominale AC

230 V

classe di prova tipo 2

livello di protezione L-N

1,5 KILOVOLT

Segnalazione nell'apparecchio

Ottico

grado di protezione (IP)

IP20

livello di protezione N-PE

1,5 KILOVOLT

sezione max. del conduttore rigido (uni-/multifilare)

25 mm²

sezione max. del conduttore flessibile (a filo sottile)

25 mm²

forma della rete TN-S

forma della rete TT

Max. corrente di scarica (8/20)

20 kA

Resistenza di cortocircuito (Isccr)

25 kA

Protezione da cortocircuito integrata

Serie

Acti9 iPRD

Produttore

SCHNEIDER ELECTRIC
