Ripartitore verticale, Acti9 VDIS, con cavi, 3P+N, 160A, 250/440VAC, 66 connessioni
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9XPK715
Cod. Produttore
A9XPK715
Cod. EAN
3606482158689

Informazioni di prodotto

Ripartitore verticale, Acti9 VDIS, con cavi, 3P+N, 160A, 250/440VAC, 66 connessioni

Documentazione tecnica

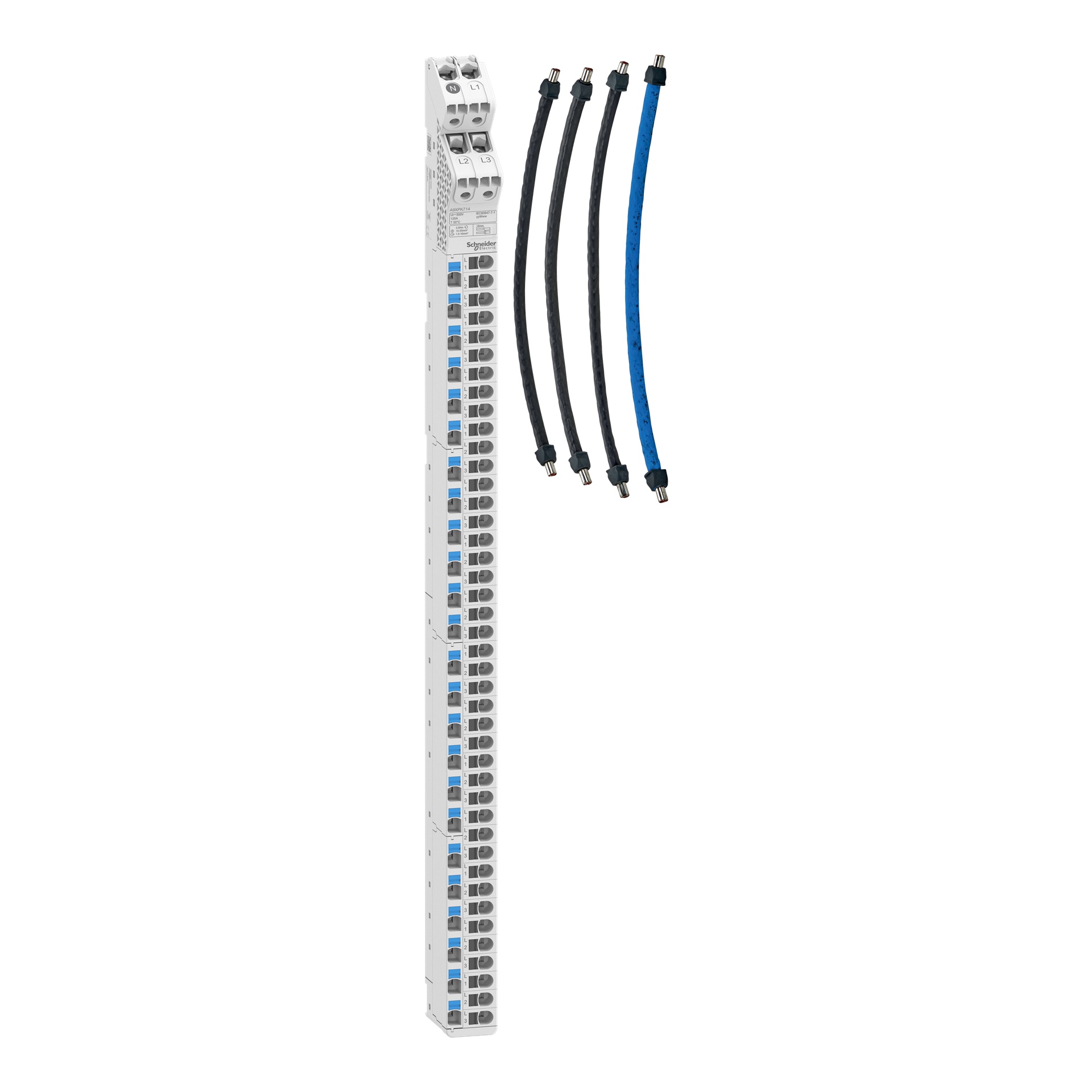

Descrizione del produttore: Questo accessorio Acti9 VDIS è un blocco di distribuzione verticale. Con il blocco di distribuzione sono inoltre forniti 4 cavi flessibili di lunghezza 380 mm. È destinato a 3P+N e ha 66 partenze. Le partenze del blocco di distribuzione sono 14 fori per ogni fase e 24 fori per il neutro. È dotato di morsetti sfalsati per semplificare la connessione. La tensione di esercizio nominale Ue è 250 VCA o 440 VCA. La corrente nominale In è fino a 160 A. La frequenza di funzionamento è 50 Hz o 60 Hz. La tensione di isolamento nominale Ui è 500 VCA. La tensione nominale di tenuta agli impulsi Uimp è 6 kV. La connessione con morsetto a gabbia consente l'alimentazione di cavi da 10 mm² fino a 35 mm². Il collegamento con morsetti a molla a innesto consente la distribuzione di cavi rigidi in rame da 1,5 mm² fino a 10 mm². Consente inoltre l’utilizzo di cavi in rame intrecciati da 4 mm² fino a 16 mm² e flessibili con o senza cavi in rame con puntalino da 1,5 mm² fino a 16 mm². Si può montare su guida DIN. Le dimensioni sono (L) 95 mm x (A) 730 mm x (P) 53 mm. Il peso del prodotto è di 2,040 kg.

corrente nominale

160 A

tipo di montaggio

Guida DIN

larghezza

53 mm

altezza

730 mm

profondità

95 mm

tipo di collegamento

Senza viti

numero di ingressi

4

numero di uscite

66

numero di collegamenti 16 mm²

66

numero di collegamenti > 25 mm²

4

numero di poli

4

con protezione dal contatto

adatto per conduttore a filo sottile

Adatto per conduttori massicci

adatto per conduttore multifilare

numero totale di collegamenti

66

Adatto per conduttori a trefolo sottile senza manicotto terminale del cavo

Adatto per conduttori a trefolo extra fine

Sezione conduttore, ingresso

10 ... 35 mm²

Sezione conduttore, uscita

1,5 ... 16 mm²

Serie

Acti9 Distribution Blocks

Produttore

SCHNEIDER ELECTRIC
