Descrizione del prodotto

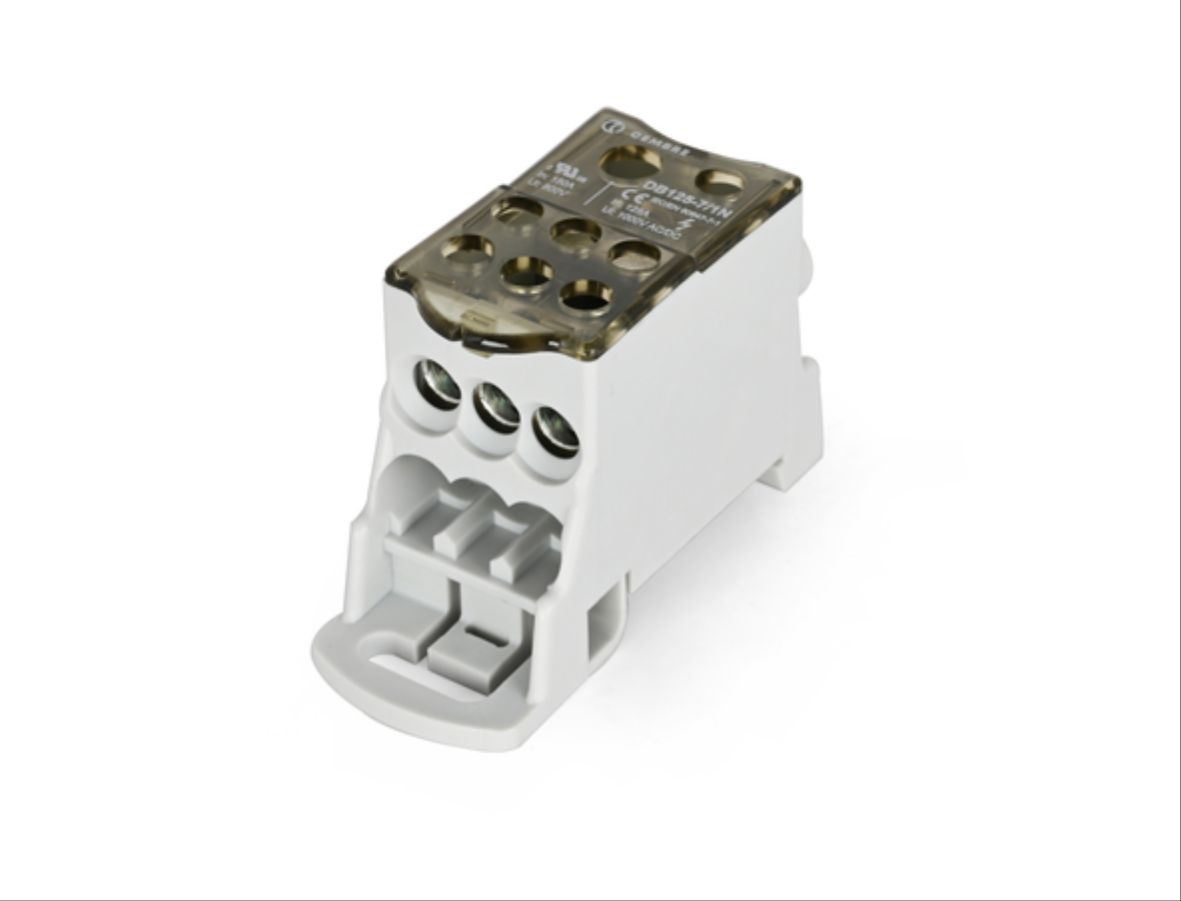

Ripartitore unipolare per distribuzione elettrica con portata nominale di 125A e 8 vie, progettato per il montaggio su barra DIN o vite. Dotato di collegamento a vite adatto a conduttori multifilari con sezione da 2 a 14 AWG (circa 2-16 mm²), garantisce un serraggio sicuro con coppia di 8,5 Nm e lunghezza di sguainatura di 15 mm. Il dispositivo è conforme alla normativa IEC 60947-7-1 e offre una tensione nominale di isolamento fino a 1000 V AC/DC. La struttura è studiata per facilitare l’installazione e la manutenzione, consentendo il montaggio e la rimozione individuale dei blocchi in configurazioni multi-fase. È raccomandato l’uso di tubetti terminali per cavi flessibili, assicurando un collegamento affidabile e duraturo. Il ripartitore è indicato per applicazioni elettriche che richiedono sicurezza, resistenza e facilità di connessione in impianti industriali e civili.
Paese di produzione: Cina Descrizione del produttore: I ripartitori unipolari della serie DB/1N da 80, 125, 160, 250, 400 e 500 A con 6, 7 e 11 uscite sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di quadri di comando e di distribuzione. Sono progettati per garantire una tensione nominale di 1000 V e una protezione IP20. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
