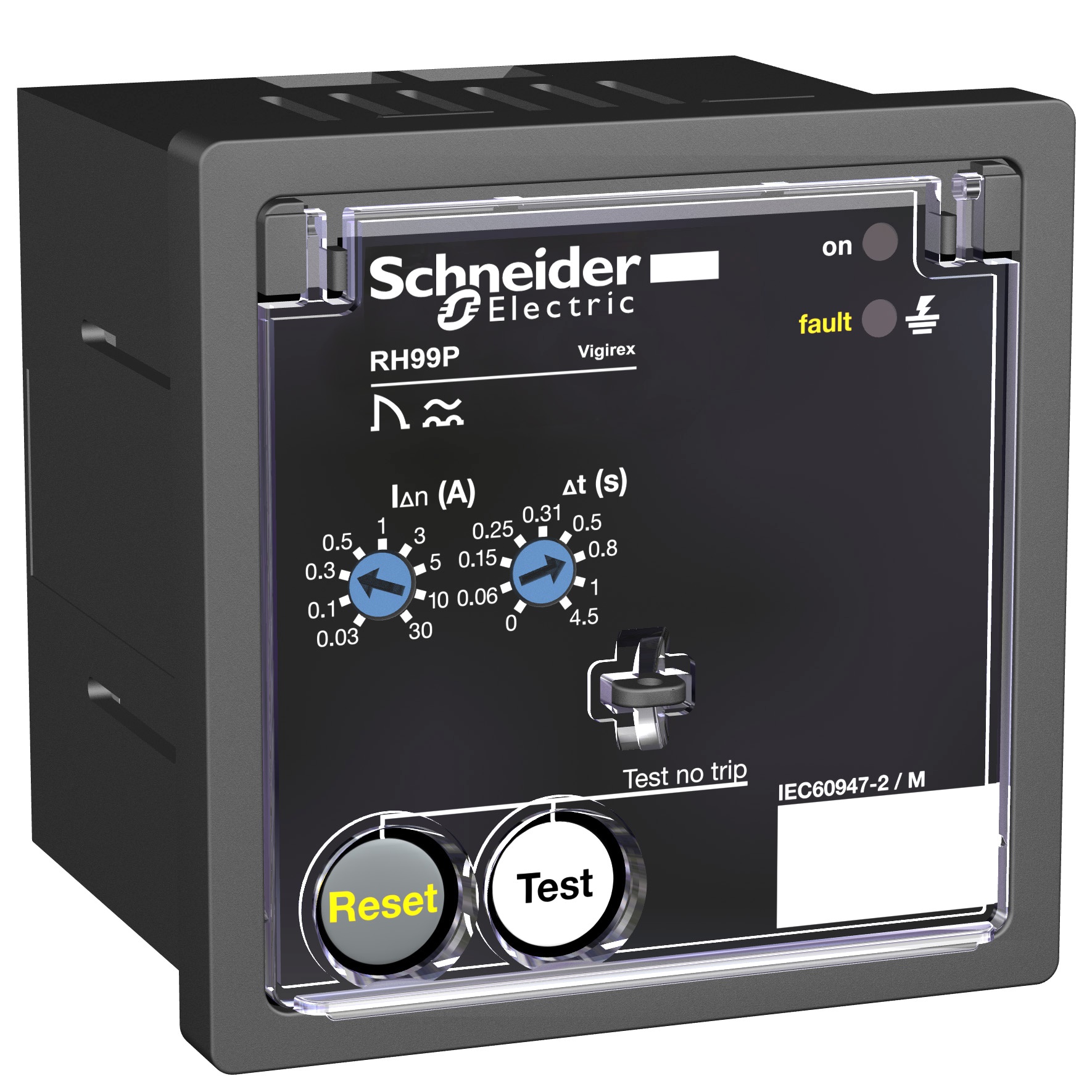

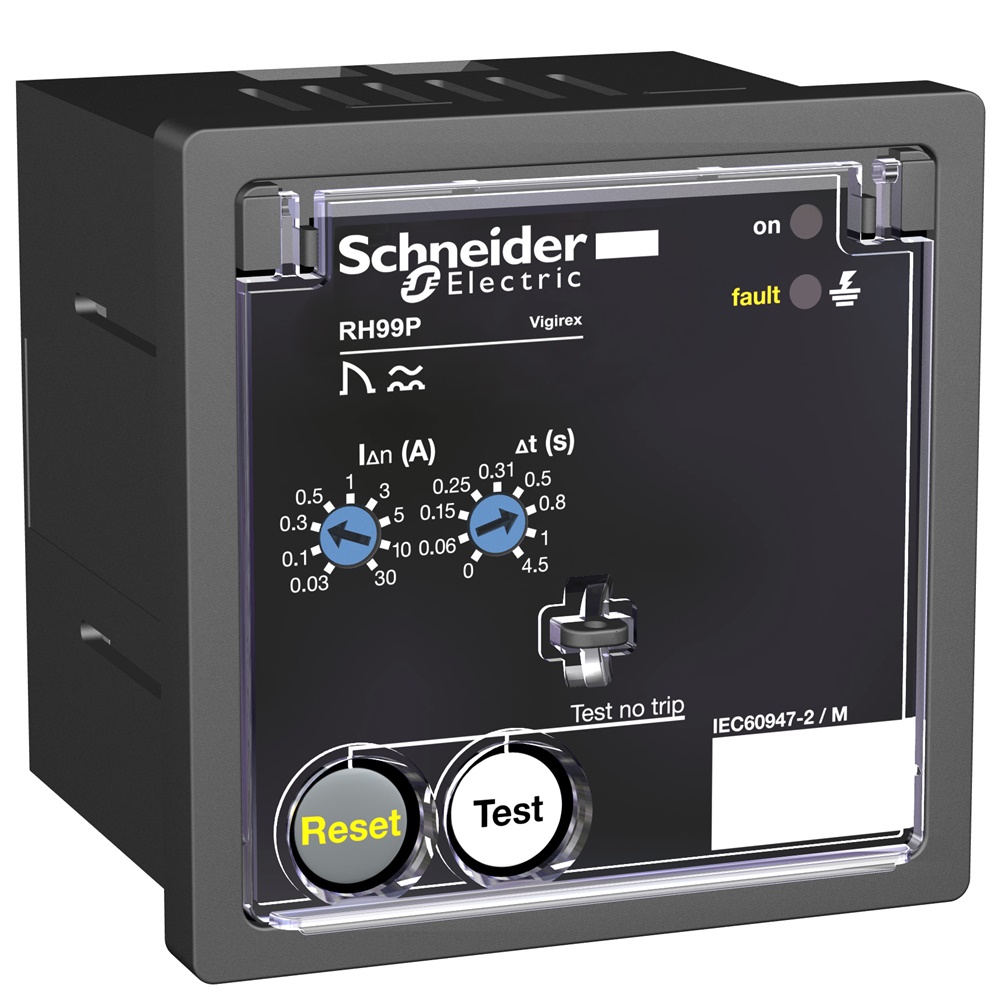

Relè protezione corrente differenziale VigiPacT RH99P 30mA-30A 220/240VAC montaggio pannello frontale

Cod. Rexel
MG56273

Cod. Produttore
56273

Cod. EAN
3303430562733

Informazioni di prodotto

Relè di protezione corrente differenziale, VigiPacT , RH99P, 30mA-30A, 220/240VAC 50/60Hz, /VDC, montaggio su pannello frontale

Documentazione tecnica

Scheda tecnica

Descrizione del prodotto

Descrizione del produttore: RH99P è un relè di protezione differenziale per montaggio su pannello anteriore. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su un quadro del pannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.

Caratteristiche tecniche

larghezza

72 mm

funzione

Per reti a corrente alternata

altezza

72 mm

profondità

78 mm

esecuzione del collegamento elettrico

Connessione a clip

Max. ritardo all'eccitazione ammesso

4,82 s

Tipo di tensione per l'azionamento

Numero contatti normalmente aperti (NA)

Numero contatti di commutazione

frequenza nominale

50 ... 400 Hz

tensione nominale

0 ... 1000 V

Tensione di alimentazione pilota nominale per AC 50 hz

220 ... 240 V

Tensione di alimentazione pilota nominale per AC 60 hz

220 ... 240 V

Soglia d'intervento intensità di corrente 1

0,03 ... 30 mA

Soglia d'intervento intensità di corrente 2

0 ... 30000 mA

Serie

VigiPacT
