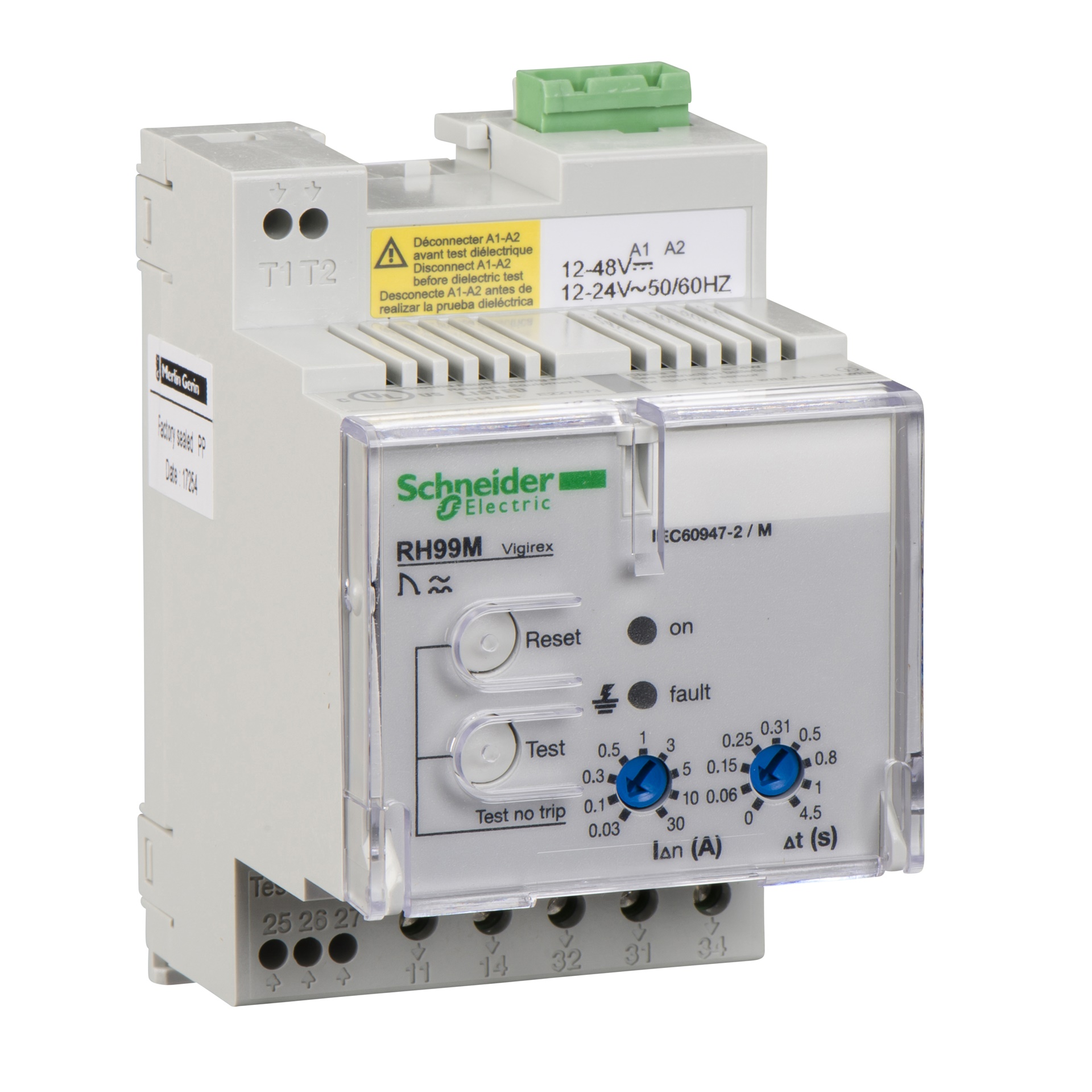

Relè protezione corrente differenziale VigiPacT RH99M 30mA-30A montaggio guida DIN protezione impianti elettrici
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MG56170
Cod. Produttore
56170
Cod. EAN
3303430561705

Informazioni di prodotto

Relè di protezione corrente differenziale, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC,montaggio su guida DIN

Documentazione tecnica

Descrizione del produttore: RH99M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di alimentazione operativa è compresa tra 12VDC e 24 V DC, o 12VAC a 48VAC 50/60Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.

larghezza

54 mm

funzione

Per reti miste

altezza

97 mm

profondità

74 mm

esecuzione del collegamento elettrico

Raccordo a vite

Max. ritardo all'eccitazione ammesso

4,82 s

Tipo di tensione per l'azionamento

AC/DC

Numero contatti normalmente aperti (NA)

1

Numero contatti di commutazione

1

frequenza nominale

50 ... 400 Hz

tensione nominale

0 ... 1000 V

Tensione di alimentazione pilota nominale per AC 50 hz

12 ... 24 V

Tensione di alimentazione pilota nominale per AC 60 hz

12 ... 24 V

Tensione di alimentazione pilota nominale per DC

12 ... 48 V

Soglia d'intervento intensità di corrente 1

0,03 ... 30 mA

Soglia d'intervento intensità di corrente 2

0 ... 30000 mA

Serie

VigiPacT

Produttore

SCHNEIDER ELECTRIC
