Prodotti / Distribuzione elettrica / Protezione dell'energia / Interruttori Magnetotermici scatolati < 400A /

NSX250HB1 75KA MLOGIC-6.2E 250A 4P4
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGC25V46E250
Cod. Produttore
C25V46E250
Cod. EAN
3606482001954

Informazioni di prodotto

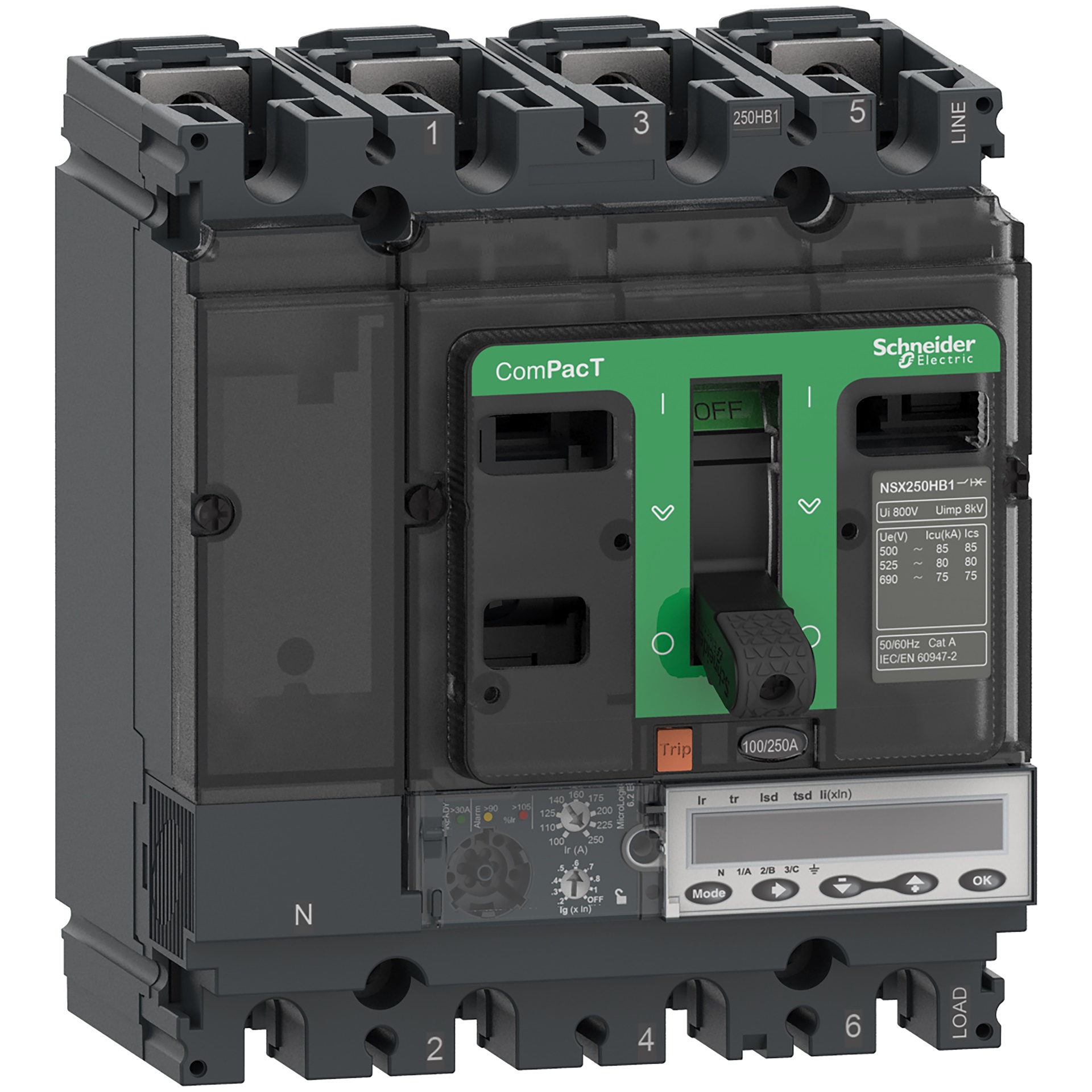

Interruttore, ComPacT NSX250HB1, 75kA/690VAC, 4 poli, Sganciatore MicroLogic 6.2E 250A

Documentazione tecnica

Descrizione del produttore: ComPacT NSX250HB1 è un interruttore fisso 4d 4P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per tutte le applicazioni standard e specifiche. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic 6.2 E con corrente nominale di 250 A, con una protezione regolabile contro i guasti a terra (con posizione OFF). Lo sganciatore MicroLogic 6.2 E fornisce una protezione regolabile di lungo periodo, breve periodo e istantanea. MicroLogic 6.2 E dispone di un display integrato per la regolazione precisa delle impostazioni e la visualizzazione dell'energia (contatore di energia). La versione a 4 poli (140 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX250HB1 fa parte dell'architettura EcoStruxure Power di Schneider Electric.

corrente nominale permanente Iu

250 A

numero di poli

4

grado di protezione (IP)

IP40

posizione del collegamento per circuito elettrico principale

Davanti

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipologia di azionamento

Pomello ad ala

segnalatore di intervento presente

protezione dalle dispersioni a terra integrata

azionamento a motore opzionale

tipologia costruttiva dell'apparecchio

Apparecchio da incasso, tecnica a installazione fissa

montaggio su guida a DIN opzionale

apparecchio completo con unità di sicurezza

intervallo di regolazione sganciatore di sovraccarico

100 ... 250 A

tensione nominale

690 ... 690 V

Intervallo di regolazione dell'attivatore di corto circuito con ritardo breve

375 ... 2500 A

Intervallo di regolazione dell'attivatore di corto circuito non ritardato

375 ... 3000 A

Serie

ComPacT NSX / new generation

Produttore

SCHNEIDER ELECTRIC

NSX250HB1 75KA MLOGIC-6.2E 250A 4P4
