Descrizione del prodotto

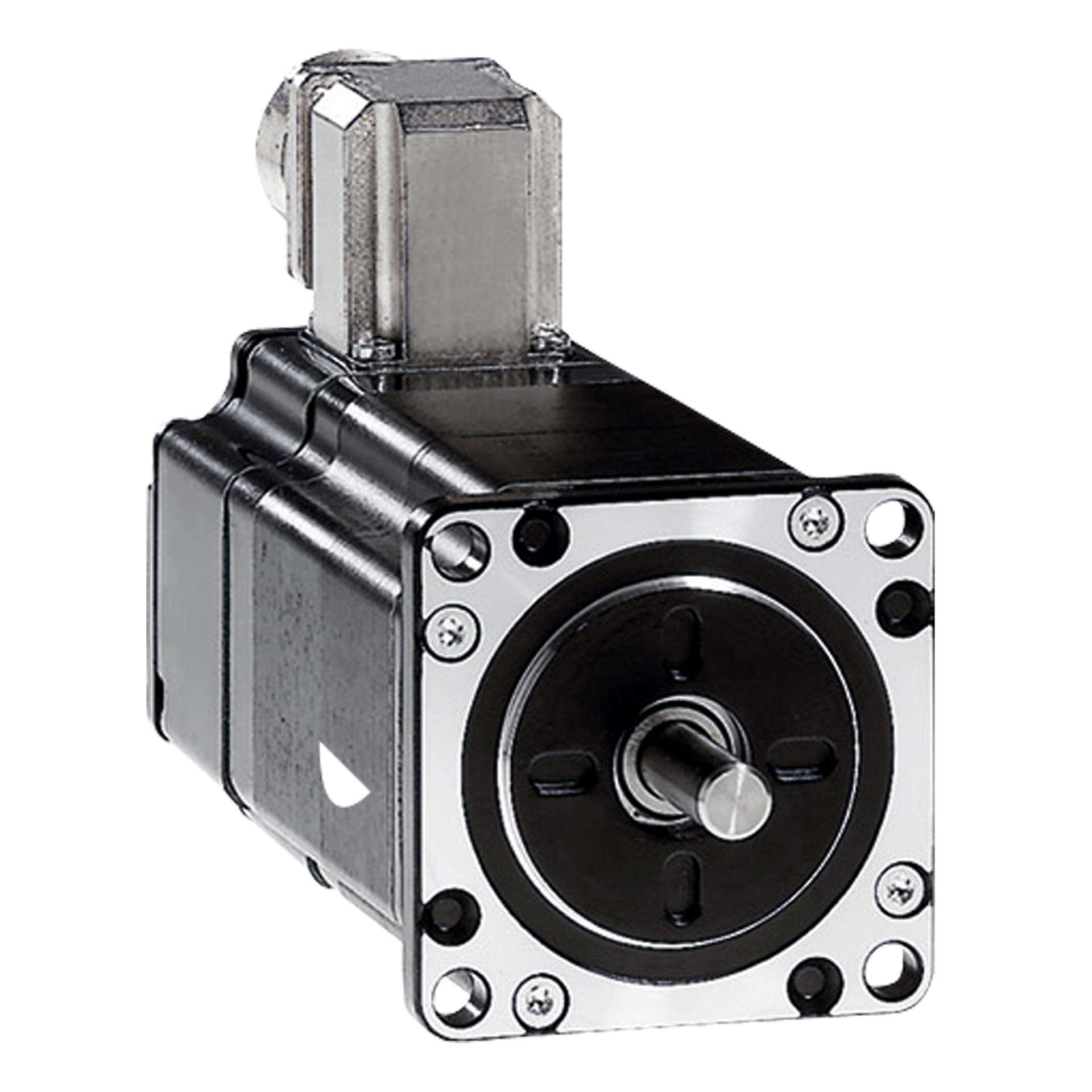

Descrizione del produttore: Si tratta di un motore passo-passo 3fase che presenta una velocità meccanica massima di 3000 giri/min, un'estremità dell'albero liscia (diametro 8 mm), senza freno d'arresto. Ha un connettore angolato per il cablaggio elettrico. Esegue movimenti passo passo precisi che sono predefiniti da un azionamento motore passo passo. La sua capacità passo-passo è di 200 passi per 1,8 gradi, 400 per 0,9, 500 per 0,72, 1000 per 0,36, 2000 per 0,18, 4000 per 0,09, 5000 per 0,072 e 10000 per 0,036. I limiti della tensione di alimentazione sono 230 VCA, 325 VCC, la corrente nominale è 0,9 A, la coppia nominale è 1,5 Nm, la costante di tempo è 4,6 ms, il grado di protezione è IP56, albero IP41. Le dimensioni della flangia del motore sono 57,2 mm, fissate con 4x fori da 5,2 mm. Il diametro del cerchio dei fori di montaggio è di 66,6 mm. Pesa 2 kg. Questo motore passo-passo è progettato per azionamenti Lexium SD3. Questo prodotto è certificato da CE, CUL e UL. È conforme alle norme EN/IEC 50178, EN/IEC 61800-5-1, EN/IEC 61800-3 ambiente 1/2 e EN/IEC 61800-3. È compatibile con gli azionamenti per motori passo passo SD326 e SD328. Queste posizioni di montaggio sono consentite secondo IEC 60034-7 come albero IM B5 orizzontale, albero IM V1 verticale, estremità dell'albero giù, albero IM V3 verticale, estremità dell'albero su. SD3 è un azionamento per motore passo-passo universalmente applicabile.
