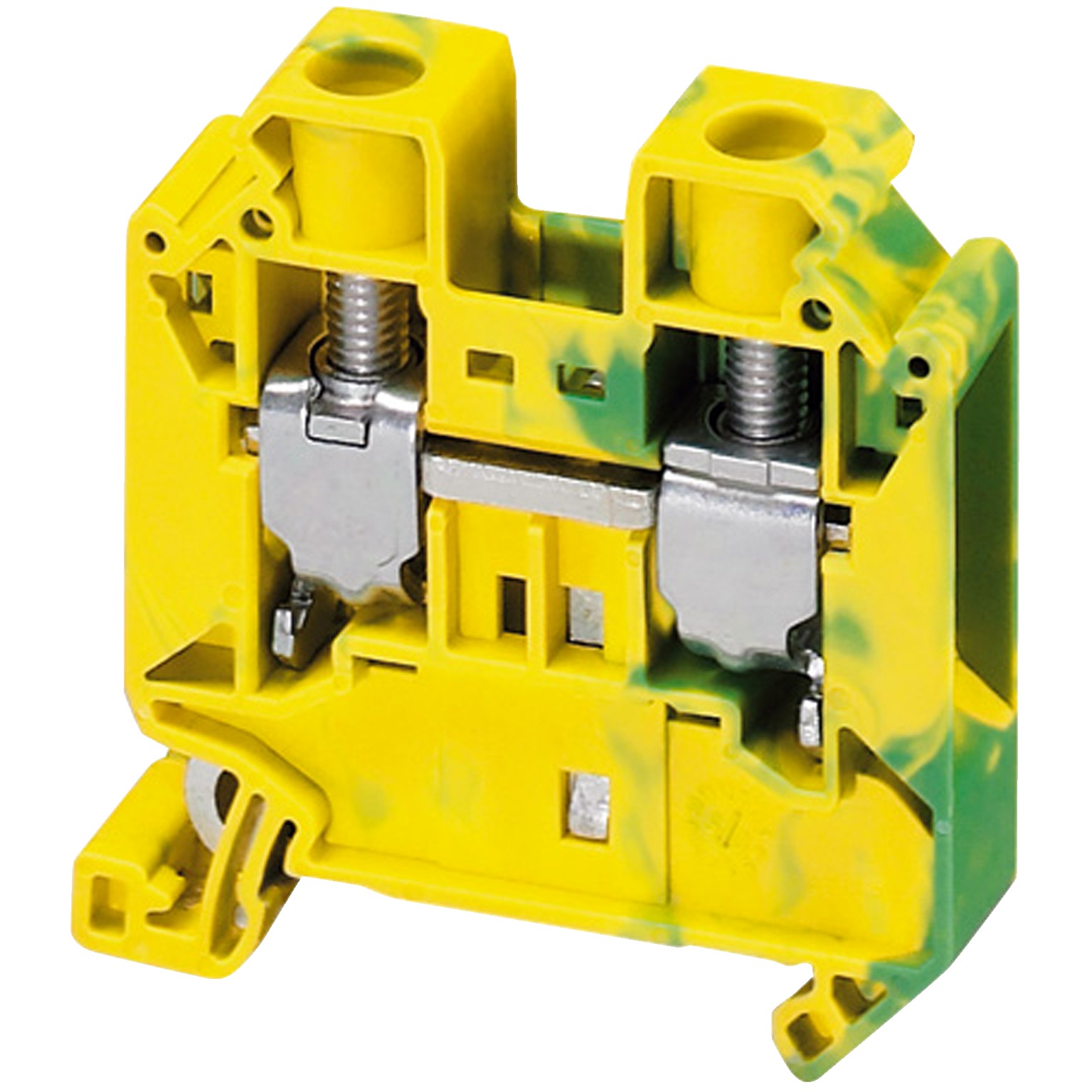

Morsetto vite, terra, 2pt, 16 mm²

Schneider Electric | Acquista online | Rexel SCHNEIDER ELECTRIC
Cod. Rexel TENSYTRV162PE
Cod. Produttore NSYTRV162PE
Cod. EAN 3606480532146
Morsetto vite, terra, 2pt, 16 mm²

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Serie: Linergy TR
  • Sezione nominale: 16 mm²
  • Corrente nominale: 101 A
  • Materiale: Poliammide 6/6
  • Montaggio: Aggancio clip
  • Connessione: Morsetto vite laterale
  • Temperatura funzionamento: -40…130 °C
  • Certificazioni: ATEX, CSA, VDE, UL, IECEx

Descrizione del prodotto

Descrizione del produttore: Linergy TR è un morsetto per Linergy. Appartiene al morsetto di terra Linergy con sezione trasversale nominale di 16 mm². Ha un trattamento superficiale giallo-verde. Montaggio tramite clip e connessione laterale tramite morsetti a vite a un livello 1x1. Può essere collegato e sganciato con un cacciavite. È compatibile con i contenitori Spacial per PrismaSeT G, PrismaSeT P, Pragma, PrismaSeT PH, PrismaSeT Pack, Spacial, Kaedra, TeSys. Venduto in confezione da 50 unità. La temperatura dell'aria ambiente di funzionamento è da -40 a 130 °C conforme a IEC 60216-1 e VDE 0304-T21. Certificato multi-standard (ATEX, CSA, cURus, DNV, GL, KARA, VDE, IEC-Ex, EAC).

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Verde-giallo

larghezza

12,2 mm

altezza

55 mm

profondità

55,5 mm

lunghezza

55,5 mm

classe di infiammabilità del materiale isolante secondo UL 94

V0

larghezza/dimensione modulare

12,2 mm

altezza per il tipo di montaggio più basso

55 mm

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

materiale del corpo isolante

Materiale termoplastico

posizione di collegamento

Laterale

Temperatura d'esercizio

-40 ... 130 °C

sezione conduttore collegabile unifilare

1,5 ... 25 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,5 ... 16 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,5 ... 16 mm²

sezione conduttore collegabile multifilare

1,5 ... 25 mm²

Serie

Linergy TR terminals blocks
