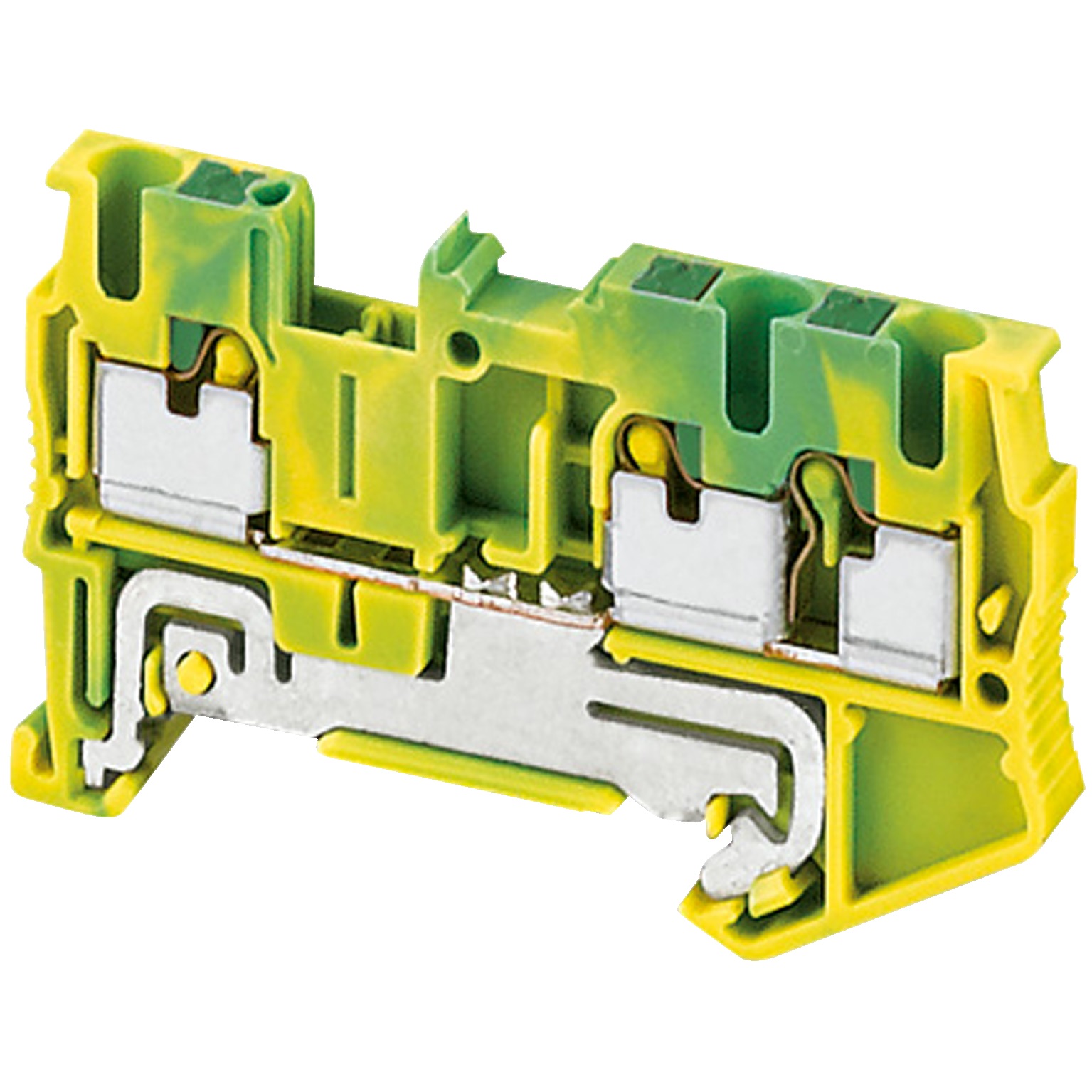

MORS PUSH-IN, TERRA, 3PT, 2,5MMQ

Schneider Electric | Acquista online | Rexel SCHNEIDER ELECTRIC
Cod. Rexel TENSYTRP23PE
Cod. Produttore NSYTRP23PE
Cod. EAN 3606480533198
MORS PUSH-IN, TERRA, 3PT, 2,5MMQ

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Serie: Linergy TR
  • Sezione nominale: 2,5 mm²
  • Tipo morsettiera: Protezione terra
  • Connessioni: 3 punti push-in
  • Materiale isolante: Poliammide 6/6
  • Temperatura funzionamento: -40…130 °C
  • Dimensioni: 60,5x5,2x36,5 mm
  • Certificazioni: VDE, UL, CSA, ATEX, IEC-Ex

Descrizione del prodotto

Descrizione del produttore: Linergy TR è un morsetto per Linergy. Appartiene al morsetto di terra Linergy con sezione trasversale nominale di 2,5 mm². Ha un trattamento superficiale giallo-verde. Montaggio tramite clip e connessione superiore tramite terminali a pressione a un livello a 1x2 (a monte e a valle). Può essere collegato senza uso di utensili e sganciato con un cacciavite piatto. È compatibile con i contenitori Spacial per PrismaSeT G, PrismaSeT P, Pragma, PrismaSeT PH, PrismaSeT Pack, Spacial, Kaedra, TeSys. Venduto in confezione da 50 unità. La temperatura dell'aria ambiente di funzionamento è da -40 a 130 °C conforme a IEC 60216-1 e VDE 0304-T21. Certificato multi-standard (VDE, KARA, cURus, IEC-Ex, ATEX, EAC, GL, CSA).

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Verde-giallo

larghezza

5,2 mm

altezza

36,5 mm

profondità

60,5 mm

lunghezza

60,5 mm

classe di infiammabilità del materiale isolante secondo UL 94

V0

larghezza/dimensione modulare

5,2 mm

altezza per il tipo di montaggio più basso

36,5 mm

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a innesto

esecuzione collegamento elettrico 2

Raccordo a innesto

numero di piani

1

numero di punti di fissaggio per ogni piano

3

materiale del corpo isolante

Materiale termoplastico

posizione di collegamento

Sopra

Temperatura d'esercizio

-40 ... 130 °C

sezione conduttore collegabile unifilare

0,08 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,08 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,08 ... 2,5 mm²

sezione conduttore collegabile multifilare

0,08 ... 2,5 mm²

Serie

Linergy TR terminals blocks
