Prodotti / Distribuzione elettrica / Protezione dell'energia /

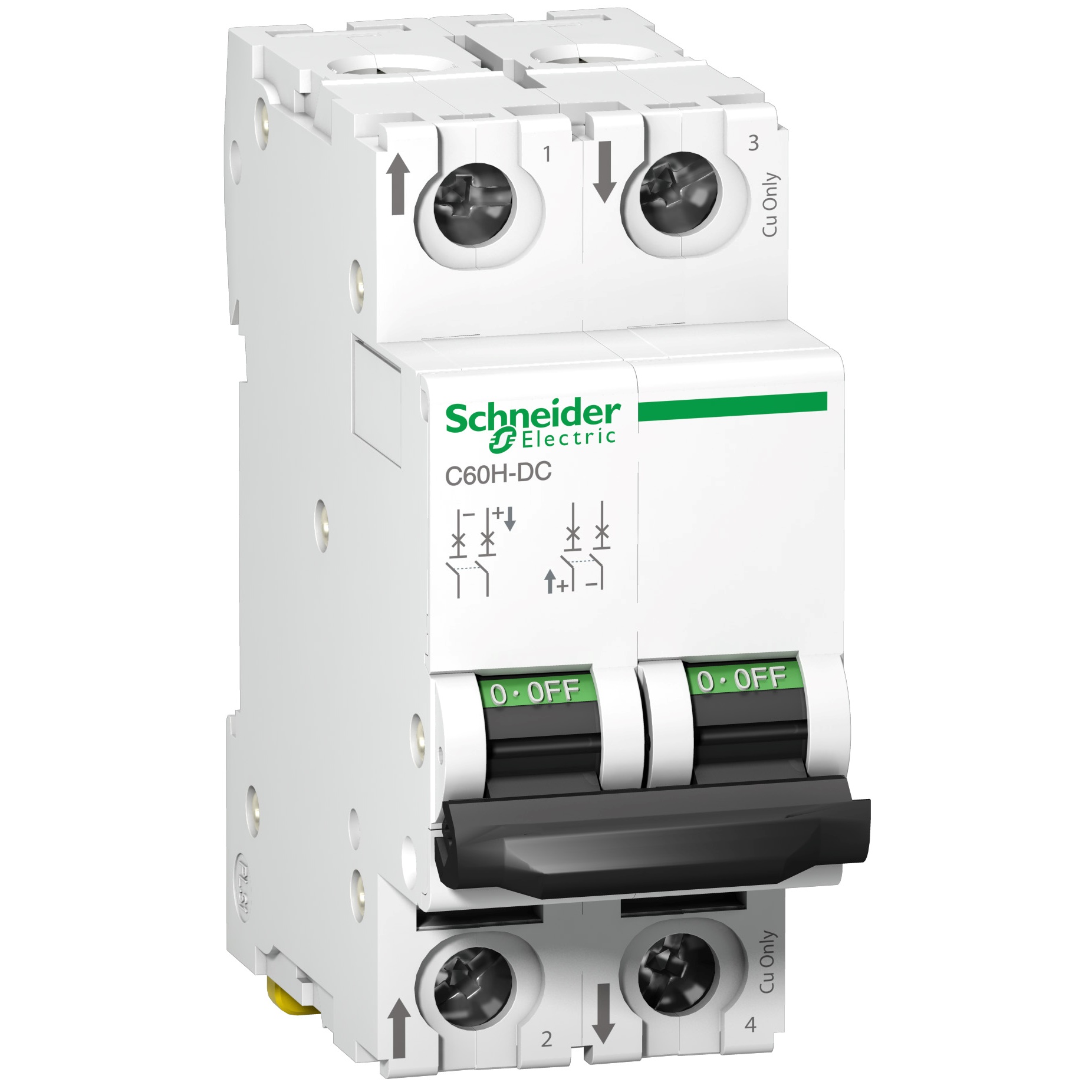

Miniature circuit breaker (MCB), Acti9 C60H-DC, 2P, 5A, C curve, 6kA (IEC/EN 60947-2)
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9N61525
Cod. Produttore
A9N61525
Cod. EAN
3606480424250

Informazioni di prodotto

Interruttore magnetotermico (MCB), Acti9 C60H-DC, 2P, 5A, curva C, 6 kA (CEI EN 60947-2)

Documentazione tecnica

Descrizione del produttore: Questo Acti9 C60H-DC è un interruttore magnetotermico modulare (MCB) in corrente continua a bassa tensione. Ha 2P, corrente nominale di 5 A e curva di intervento C. Il potere di interruzione in cortocircuito è superiore a 20 kA a 220 VCC secondo la norma GB 14048.2 e a 20 kA a 220 VCC secondo la norma GB 14048.2. Questo prodotto è conforme alla norma domestica CEI EN 60898-1 e alla norma industriale CEI EN 60947-2. Questo interruttore modulare combina funzioni di protezione del circuito contro i cortocircuiti e i sovraccarichi, controllo e isolamento. Offre VisiTrip per la sicurezza durante gli interventi di manutenzione e VisiSafe per ridurre i tempi di intervento. Acti9 C60H-DC viene utilizzato nei circuiti in corrente continua (controllo e automazione industriali, trasporti, energie rinnovabili). Il dispositivo è dedicato al controllo industriale, alle automazioni, al trasporto e alle applicazioni a energia rinnovabile. Ha una resistenza elettrica fino a 3000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue è 500 VCC. La tensione di isolamento nominale Ui è 500 VCC. La tensione nominale di tenuta agli impulsi Uimp è 6 kV. Le dimensioni sono 50 Hz o 60 Hz. Si può montare su guida DIN. La sua larghezza è di 4 passi di 9mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL9003). Il peso è di 0,256 kg. Secondo la norma CEI EN 60529, il grado di protezione è IP20 e IP40 nel quadro. La temperatura di esercizio va da -25°C a 70°C. La temperatura di conservazione va da -40°C a 85°C.

tipo di tensione di alimentazione

DC

profondità di incasso

44 mm

corrente nominale

5 A

tensione nominale

440 V

caratteristica di intervento

C

tensione di isolamento nominale Ui

500 V

categoria di sovratensione

4

grado di inquinamento

3

Numero moduli DIN

2

grado di protezione (IP)

IP20

numero di poli protetti

2

dispositivi supplementari possibili

numero di poli (totale)

2

Resistenza di tensione ad impulso nominale Uimp

6 KILOVOLT

sezione conduttore collegabile unifilare

1 ... 25 mm²

sezione conduttore collegabile multifilare

1 ... 16 mm²

temperatura ambiente durante il funzionamento

-25 ... 70 °C

Serie

Acti9 C60H DC / Acti9 C60PV DC

Produttore

SCHNEIDER ELECTRIC

Miniature circuit breaker (MCB), Acti9 C60H-DC, 2P, 5A, C curve, 6kA (IEC/EN 60947-2)
