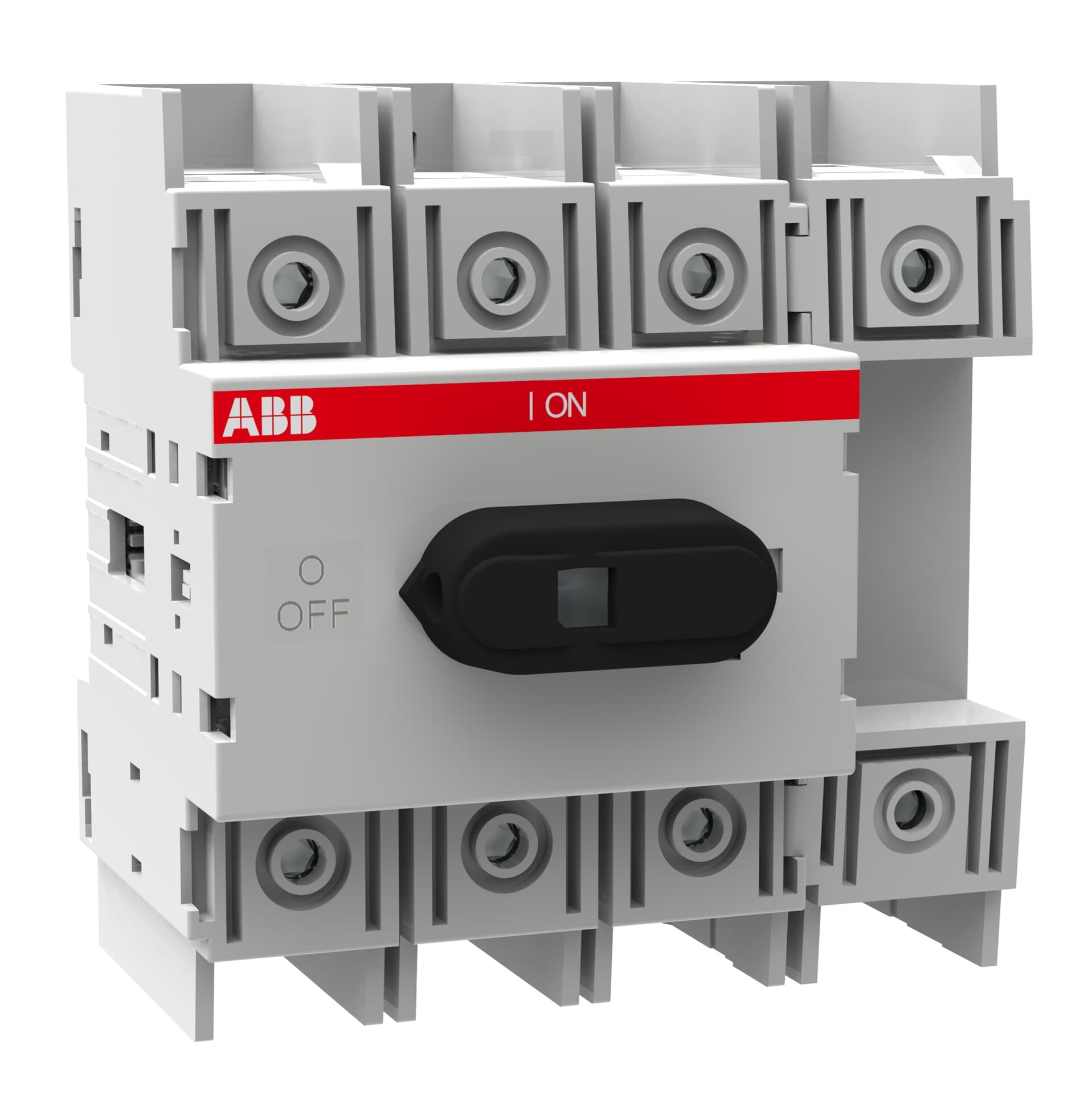

Interruttore sezionatore rotativo 4 poli base DIN per quadri elettrici industriali e civili

ABB SpA: componenti elettrici online a prezzi scontati | Rexel ABB
Cod. Rexel ELM299220
Cod. Produttore M299220
Cod. EAN 6417019135427

Informazioni principali

  • Tipo: sezionatore rotativo 4 poli
  • Montaggio: su guida DIN
  • Terminali: morsetti protetti
  • Azionamento: frontale, base montata
  • Serie: OT125M
  • Adatto per: quadri con slot 45mm
  • Maniglia e albero: non inclusi
  • Conformità: direttiva Bassa Tensione e RoHS

Descrizione del prodotto

Interruttore sezionatore rotativo a 4 poli progettato per garantire un isolamento sicuro e affidabile nei circuiti elettrici. Realizzato con materiali resistenti e di alta qualità, assicura una lunga durata e prestazioni costanti nel tempo. Ideale per applicazioni elettriche industriali e civili, permette un controllo semplice e sicuro delle alimentazioni, facilitando operazioni di manutenzione e sicurezza. La sua struttura compatta e funzionale consente un’installazione agevole in diversi contesti impiantistici. Descrizione del produttore: 4-pole, front operated, base mounted, DIN-rail mountable switch-diconnector with protected clamp terminals, handle and shaft are not included, suitable for distribution board with 45mm slots

Caratteristiche tecniche

larghezza

100 mm

altezza

96,5 mm

profondità

74 mm

corrente nominale permanente Iu

125 A

numero di poli

4

corrente di corto circuito nominale condizionale Iq

50 kA

grado di protezione (IP), lato frontale

IP20

numero di interruttori

1

tipo di collegamento circuito elettrico principale

Raccordo a vite

esecuzione come interruttore principale

esecuzione come interruttore di manutenzione/riparazione

Potenza d'esercizio nominale per AC-23, 400V

45 KILOWATT

resistenza a corrente di breve durata Icw

2,5 kA

adatto per montaggio distributore

Max. tensione d'esercizio nominale Ue per AC

750 V

tipologia costruttiva dell'apparecchio

Apparecchio completo nell'alloggiamento

corrente nominale permanente per AC-21, 400 V

125 A

potenza di interruzione a 400 V

45 KILOWATT

Corrente nominale permanente a AC-23, 400V

90 A

Grado di protezione (NEMA)

Altro

Tensione d'esercizio nominale

750 ... 750 V

Serie

OT125M
