Descrizione del prodotto

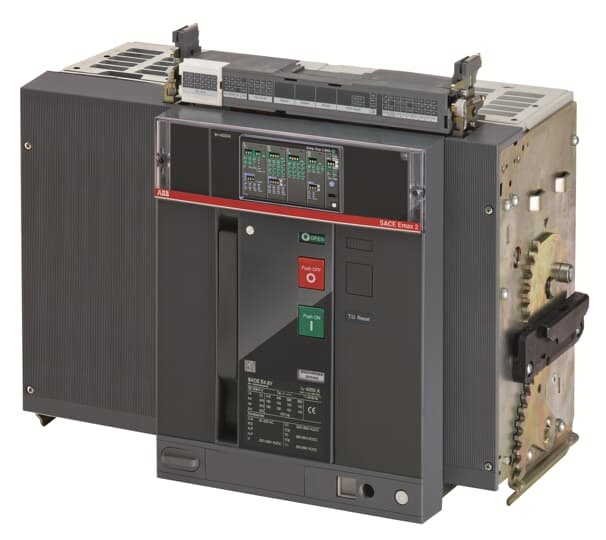

Il dispositivo rappresentato è un interruttore automatico di bassa tensione della serie ABB SACE Emax 2, modello E4.2H 3200 EKIP DIP LSI 4P WMP, versione da incasso con tecnica a innesto e connessione tramite parte del telaio separata. Questo interruttore è progettato per la protezione e il controllo di circuiti elettrici principali, con configurazione a 4 poli (4P).
Realizzato con una struttura in acciaio robusta, integra un meccanismo operativo, poli isolati e parti ausiliarie. Ogni polo contiene le parti di interruzione e il trasformatore di corrente dedicato alla propria fase. È disponibile sia in versione fissa, con terminali propri per il collegamento al circuito di potenza, sia in versione estraibile, composta da una parte mobile e una fissa, con contatti di disconnessione montati sulla parte fissa.
Il pannello frontale è dotato di leva per la carica manuale delle molle di chiusura, unità di protezione elettronica Ekip Dip con interfaccia a dip-switch, pulsanti per apertura e chiusura, indicatori di stato (aperto/chiuso, molle caricate/scariche) e segnalazione meccanica di intervento dell’unità di protezione. La targhetta dati elettrici riporta tutte le caratteristiche nominali, tra cui corrente nominale, tensione, capacità di interruzione e frequenza.
La protezione dalle dispersioni a terra non è integrata in questo modello (valore 0). L’interruttore è conforme alle normative internazionali IEC e UL, e risponde alle direttive europee di bassa tensione e compatibilità elettromagnetica.
Questo apparecchio è pensato per essere installato in ambienti industriali e civili dove è richiesta un’affidabile protezione delle linee elettriche, garantendo sicurezza, monitoraggio e gestione efficiente del circuito elettrico. La versione da incasso con tecnica a innesto facilita l’installazione e la manutenzione, mentre la connessione tramite parte del telaio separata assicura una maggiore flessibilità e sicurezza nell’allacciamento.
In sintesi, si tratta di un interruttore automatico modulare, dotato di avanzate funzioni di protezione e controllo, ideale per applicazioni di media e grande potenza in impianti elettrici complessi.
Paese di produzione: Italia Descrizione del produttore: MOVING PART FOR C.BREAKER SACE EMAX2 E4.2H 3200 FOUR-POLE WITH SOLID-STATE RELEASE IN AC EKIP/DIP-LSI R 3200 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
