Descrizione del prodotto

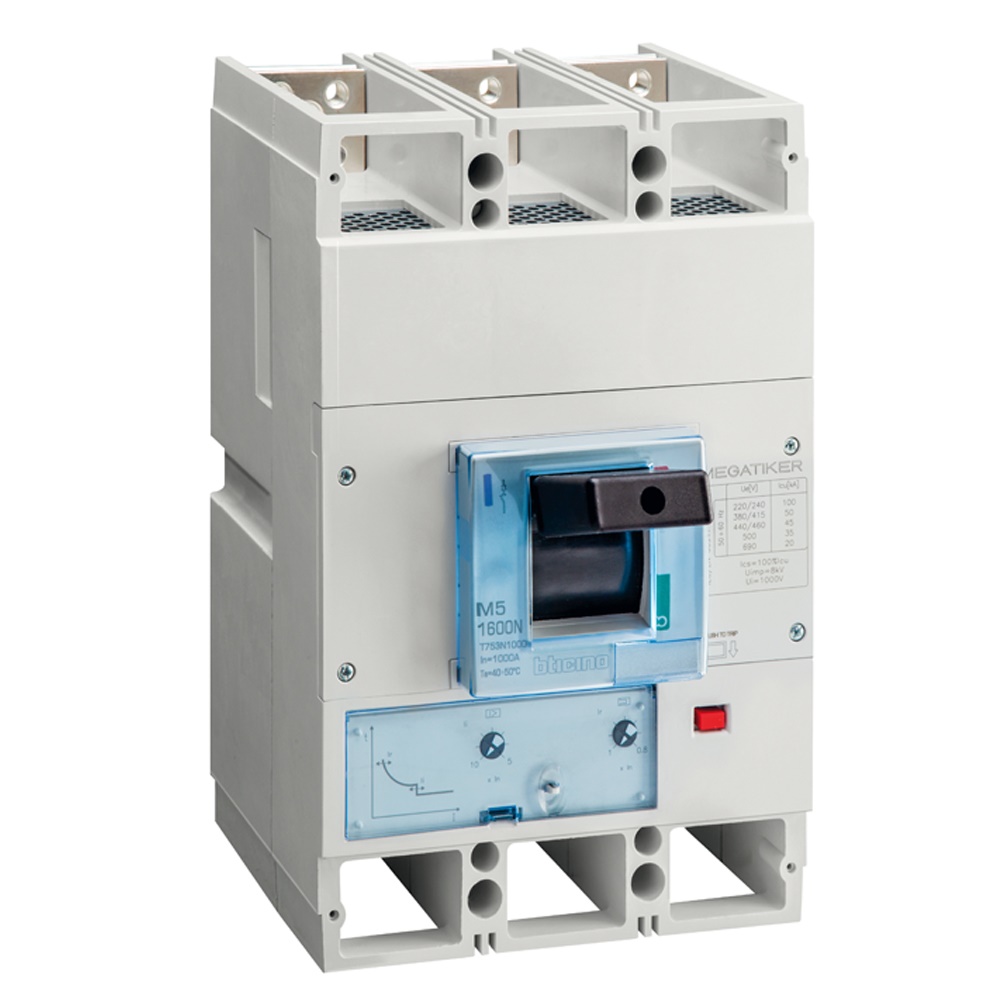

L'interruttore magnetotermico scatolato MEGATIKER M5 modello T753N800 è progettato per offrire soluzioni ottimali di protezione elettrica in ambito industriale e terziario. Si tratta di un apparecchio da incasso a installazione fissa, con collegamento a vite per il circuito elettrico principale.
Questo interruttore tripolare (3P) supporta una corrente nominale di 800A e un potere di chiusura fino a 50 kA, garantendo elevata sicurezza e affidabilità nelle condizioni di corto circuito. La tensione nominale di esercizio è di 690 V AC con una tensione di isolamento di 1000 V e una tensione di tenuta d’impulso di 8 kV. È progettato per funzionare in un intervallo di temperatura da -25 a +70 °C con una frequenza nominale di 50-60 Hz.
L'interruttore presenta una protezione magnetotermica con regolazioni magnetiche variabili da 5 a 10 volte la corrente nominale e termiche da 0.8 a 1 volta la corrente nominale, e include la protezione del neutro nella versione a 4 poli. È dotato di manovre meccaniche garantite fino a 10.000 cicli e manovre elettriche fino a 8.000 cicli a 0.5 In.
Le dimensioni dell’apparecchio sono 280 mm di larghezza, 320 mm di altezza e 140 mm di profondità, con un peso compreso tra 13.5 e 13.9 kg per la versione tripolare.
L’interruttore è corredato di viti di fissaggio, viti di connessione per sbarre, isolatori di fase e sigillo per piombatura, ed è adatto per montaggio su piastra in posizione verticale o orizzontale, con possibilità di inversione sorgente.
Queste caratteristiche rendono il MEGATIKER M5 T753N800 un dispositivo affidabile e robusto per la protezione di circuiti elettrici con elevate esigenze di sicurezza e continuità operativa.
Paese di produzione: Italia Descrizione del produttore: M5 1600N - interruttore scatolato MEGATIKER magnetotermico 3P - In=800A - Icu=50kA - Ue= 690Vac - regolazione: Ir= 0.8-1In (overload) - Isd= 5-10In (cortocircuito)
