Descrizione del prodotto

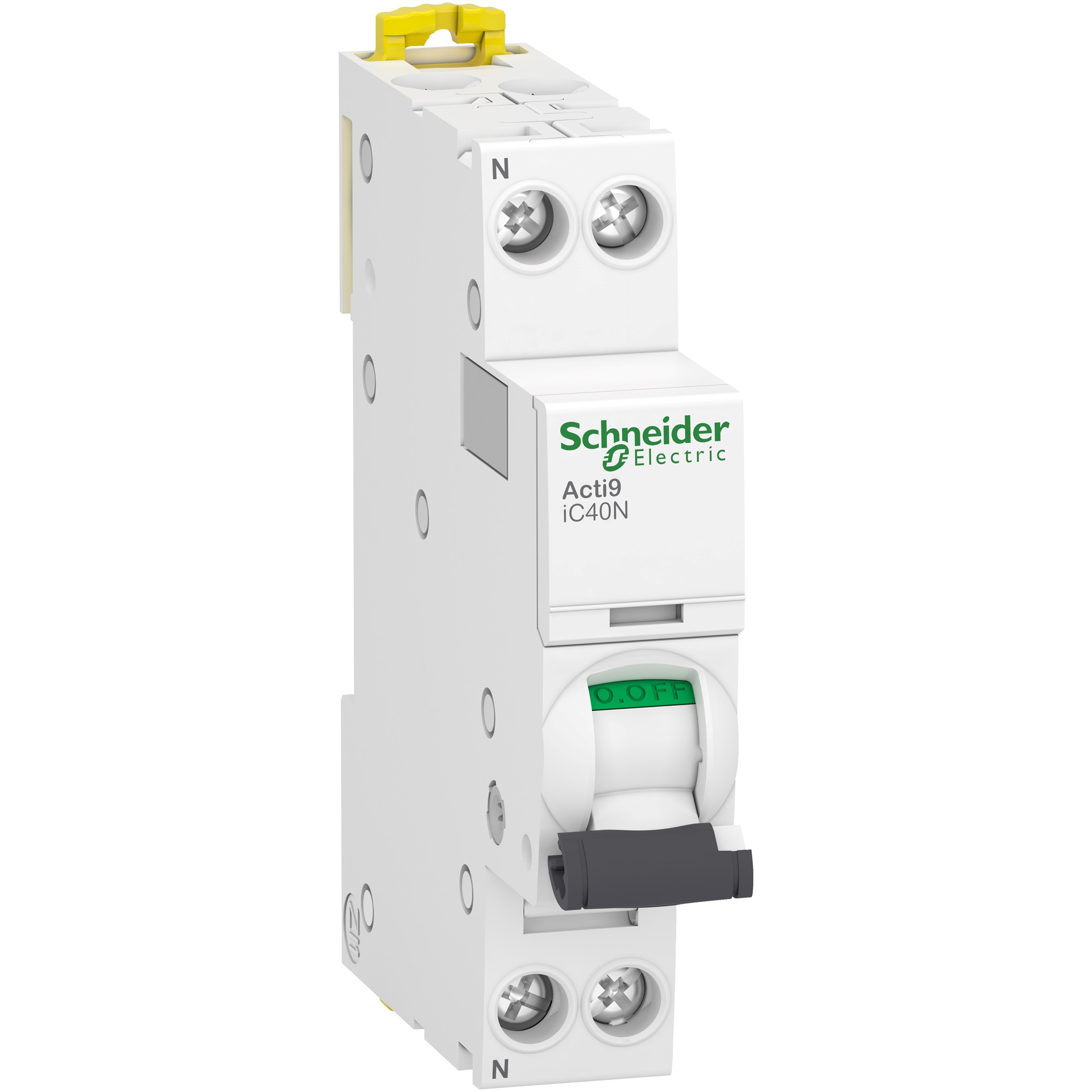

Interruttore magnetotermico modulare Schneider Electric Acti9 iC40N, progettato per la distribuzione elettrica con protezione di 1 polo più neutro (1P+N). Dotato di tecnologia magnetotermica con curva di intervento B, offre una corrente nominale di 40 A e un potere di interruzione fino a 10 kA a 230 V CA, garantendo elevata sicurezza contro sovraccarichi e cortocircuiti. Il dispositivo presenta un ingombro ridotto con passo 9 mm e dimensioni compatte (altezza 85 mm, larghezza 18 mm, profondità 74 mm), ideale per risparmiare spazio nel quadro elettrico. È caratterizzato da morsetti a gabbia per connessioni flessibili e rigide, segnalazione locale dello stato ON/OFF e indicatore di scatto. Realizzato in materiale bianco con grado di protezione IP20 (IP40 nel contenitore modulare), resiste a condizioni ambientali fino a 70 °C e umidità al 95%. Conforme alle normative CEI EN 60898-1 e EN/IEC 60947-2, è certificato KEMA, IMQ, OVE e dispone di blocco separato per protezione differenziale. Il prodotto è conforme alla direttiva RoHS con alcune esenzioni, senza PVC e con imballaggio riciclato e privo di plastica. La durata meccanica è di 20.000 cicli e quella elettrica di 10.000 cicli, garantendo affidabilità e lunga vita operativa. Descrizione del produttore: Questo prodotto Acti9 iC40N è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 1P+N con 1 polo protetto e 40A di corrente nominale In e curva di intervento B. Il potere di interruzione nominale di cortocircuito arriva fino a 10kA a 230VAC in conformità alla norma EN/IEC 60947-2 e 6000A a 230VAC in conformità alla norma EN/IEC 60898-1. Questo prodotto è conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico combina le funzioni di protezione dei circuiti contro i cortocircuiti e la corrente di sovraccarico, il controllo e l'isolamento. L'installazione e il cablaggio sono semplificati con la funzione tramite clip e la facilità di manutenzione. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 18 mm x (L) 85 mm x (P) 74 mm. Il peso è 120 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
