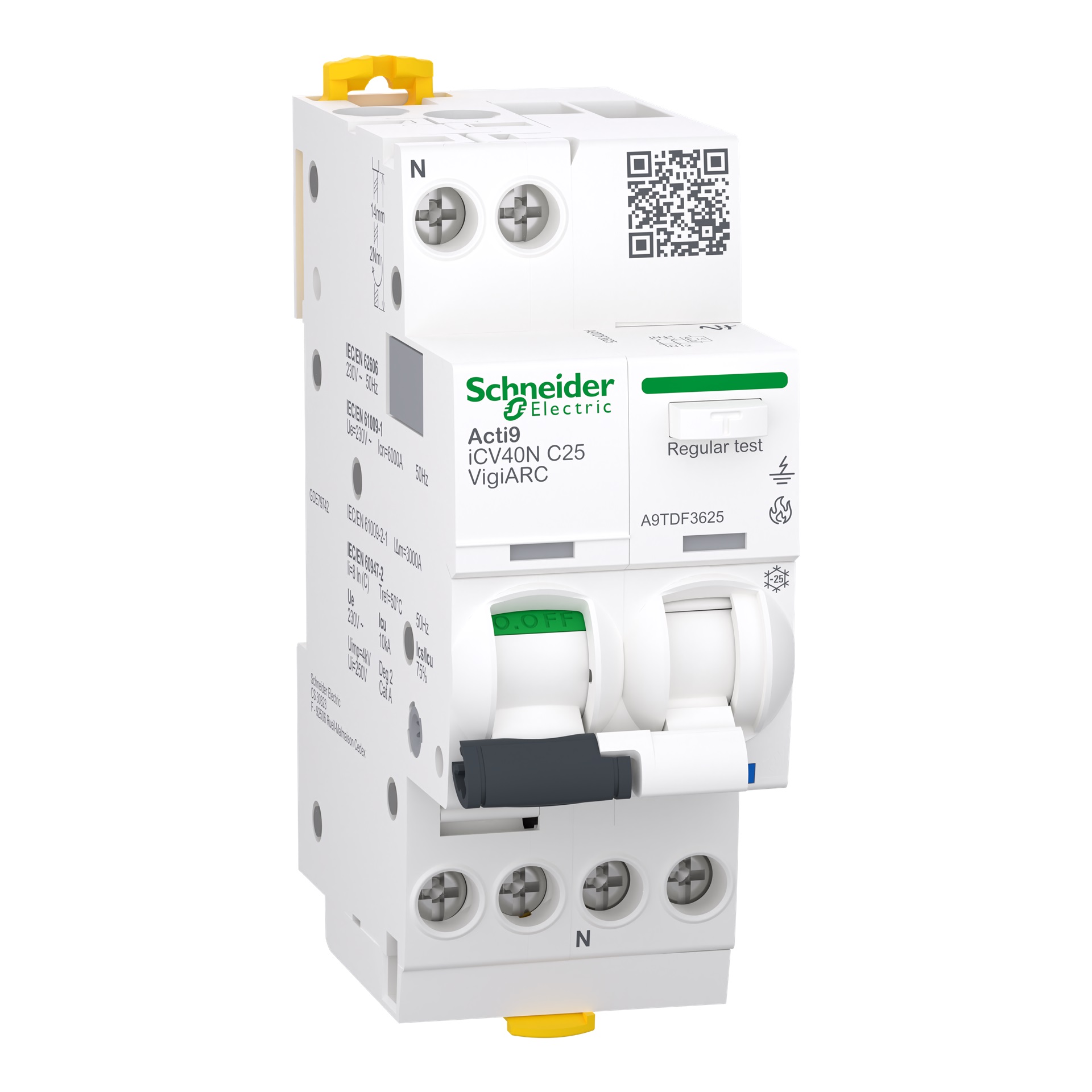

Interruttore magnetotermico differenziale con protezione AFDD, Acti9 iCV40N VigiARC, 1P+N, 25A, curva C, 30mA, tipo A-SI, 6000A
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9TDF3625
Cod. Produttore
A9TDF3625
Cod. EAN
3606481906663

Informazioni di prodotto

Interruttore magnetotermico differenziale con protezione AFDD, Acti9 iCV40N VigiARC, 1P+N, 25A, curva C, 30mA, tipo A-SI, 6000A

Documentazione tecnica

Questo prodotto Acti9 iCV40 ARC è un RCBO per il rilevamento di guasti dovuti ad archi elettrici. È 1P+N con 1 polo protetto, corrente nominale di 25 A In e curva di intervento C. La classe di protezione differenziale è di tipo A-SI con una sensibilità di 30 mA. Il tempo di intervento della protezione differenziale è istantaneo. Il potere di interruzione nominale del cortocircuito è di 6000 A a 230 VCA secondo la norma CEI EN 61009-2-1 e di 10 kA a 230 VCA secondo la norma CEI EN 60947-2. Questo prodotto protegge da cortocircuiti, sovraccarichi dei cavi, scosse elettriche per contatto indiretto e da incendi. I suoi 2 unici indicatori VisiTrip riducono il tempo di intervento mostrando il circuito guasto e identificando rapidamente il tipo di guasto. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di isolamento nominale Ui è 250 VCA. La sua classe di limitazione 3 (ai sensi della norma CEI EN 60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 4 passi di 9mm. Il grado di inquinamento è 2. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (L) 36 mm x (A) 91 mm x (P) 73 mm. Ha un grado di protezione IP20 (secondo la norma CEI EN 60529) e diventa IP40 installato nel quadro modulare. Questo prodotto è conforme alle norme CEI EN 62606, CEI EN 61009-1 e CEI EN 61009-2-1.

tipo di corrente di guasto

A

numero di poli

2

tipo di tensione di comando dispositivo supplementare

AC

profondità di incasso

44 mm

corrente di guasto nominale

0.03 A

larghezza in unità di suddivisione

2

frequenza

50 Hz

grado di inquinamento

2

potere di interruzione nominale secondo IEC 60947-2

10 kA

dispositivi supplementari applicati dal produttore

interruttore di protezione antincendio

grado di protezione (IP)

IP20

tensione di dimensionamento

230 V

corrente di dimensionamento

25 A

categoria di sovratensione

3

classe di limitazione energetica

3

conduttore neutro a connessione

Serie

Acti9_iCV40_ARC

Produttore

SCHNEIDER ELECTRIC

Interruttore magnetotermico differenziale con protezione AFDD, Acti9 iCV40N VigiARC, 1P+N, 25A, curva C, 30mA, tipo A-SI, 6000A
