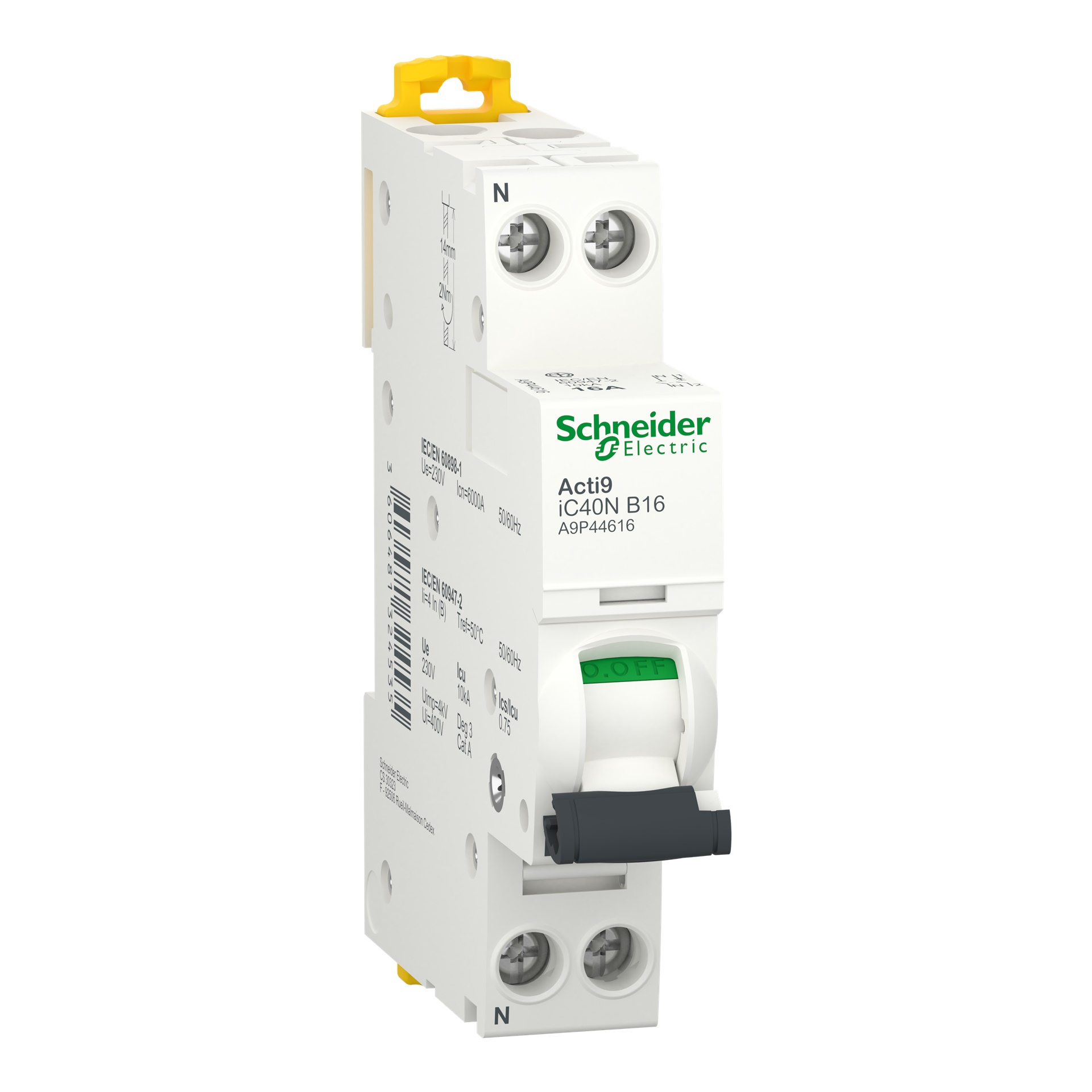

Interruttore magnetotermico bipolare 16A curva B 6000A iC40N

Animazione 360°

Cod. Rexel
MGA9P44616

Cod. Produttore
A9P44616

Cod. EAN
3606481324535

Informazioni di prodotto

Interruttore magnetotermico Acti9 iC40N, ideale per protezione e controllo circuiti elettrici.

Vantaggi per l’installatore elettrico:

Installazione semplice su guida DIN con sistema a clip
Risparmio di tempo grazie al cablaggio facilitato
Alta durata meccanica ed elettrica (fino a 20.000 cicli)

Vantaggi per il cliente finale:

Protezione affidabile contro cortocircuiti e sovraccarichi
Conformità alle normative EN/IEC per sicurezza e qualità
Efficienza energetica garantita da interventi precisi

Documentazione tecnica

Scheda tecnica

Descrizione del prodotto

Questo prodotto Acti9 iC40N è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 1P+N con 1 polo protetto e 16A di corrente nominale In e curva di intervento B. Il potere di interruzione nominale di cortocircuito arriva fino a 10kA a 230VAC in conformità alla norma EN/IEC 60947-2 e 6000A a 230VAC in conformità alla norma EN/IEC 60898-1. Questo prodotto è conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico combina le funzioni di protezione dei circuiti contro i cortocircuiti e la corrente di sovraccarico, il controllo e l'isolamento. L'installazione e il cablaggio sono semplificati con la funzione tramite clip e la facilità di manutenzione. Ha una resistenza elettrica fino a 20000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 18 mm x (L) 85 mm x (P) 74 mm. Il peso è 120 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
