Descrizione del prodotto

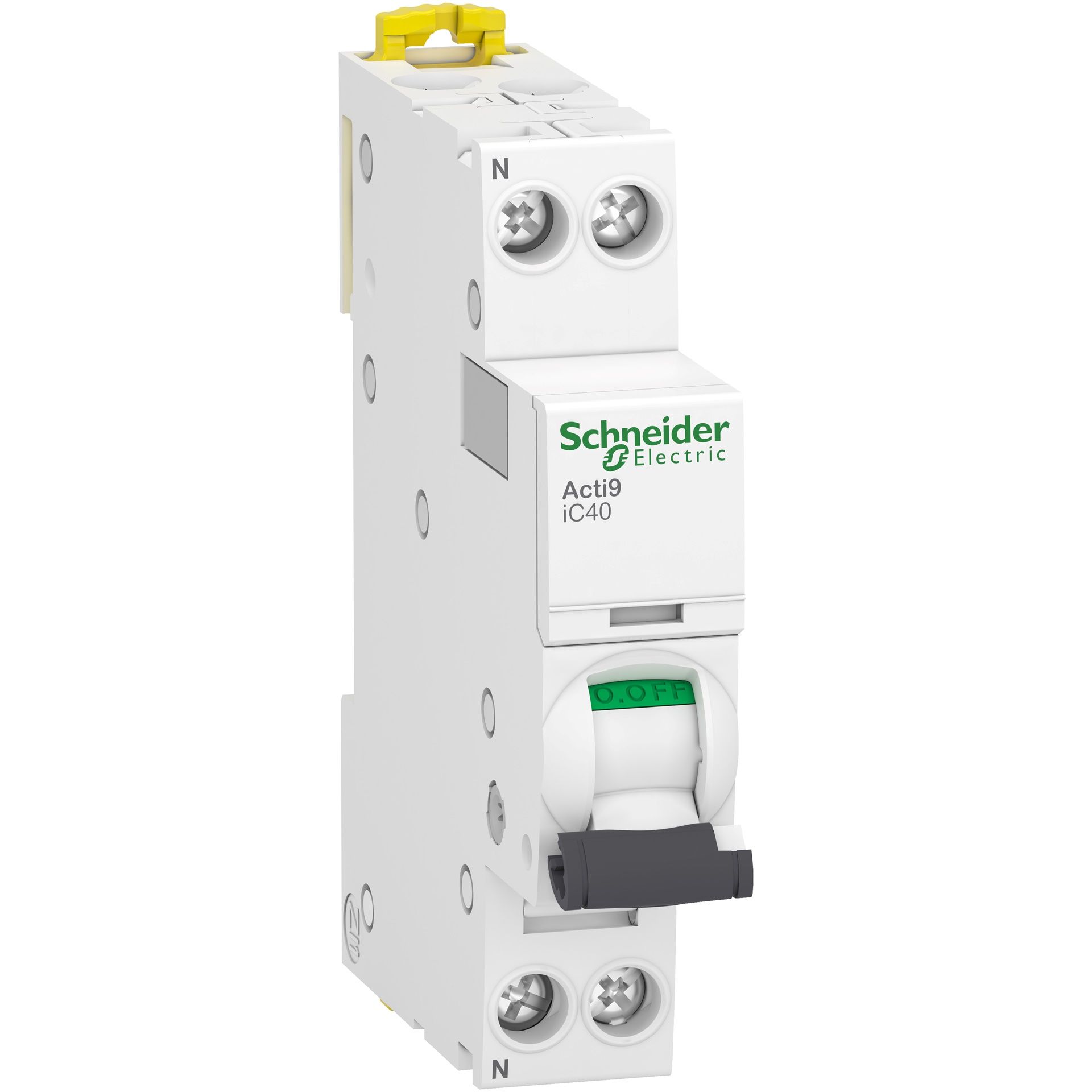

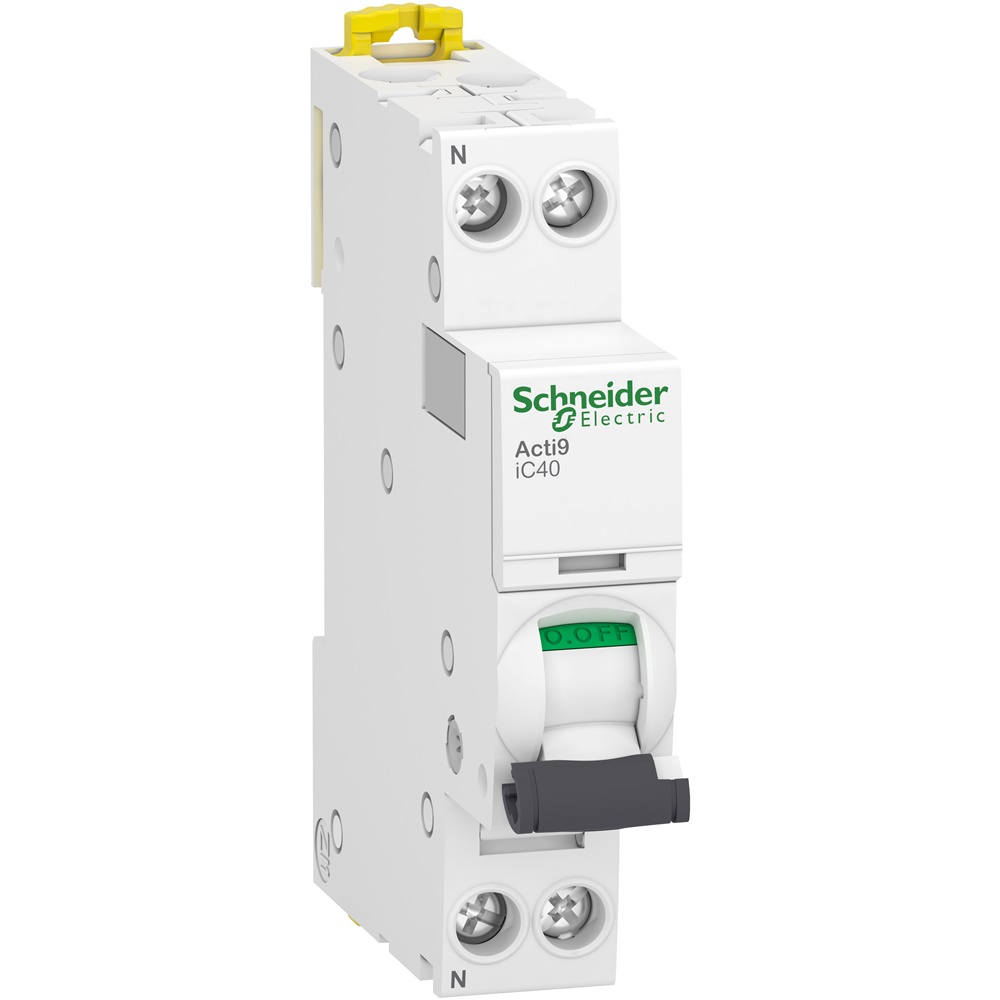

Interruttore magnetotermico modulare Schneider Electric Acti9 iC40, 1 polo + neutro, con corrente nominale di 20 A e potere di interruzione di 4500 A. Progettato per la distribuzione elettrica in reti a corrente alternata, offre protezione affidabile contro sovraccarichi e cortocircuiti grazie alla tecnologia magnetotermica con curva di intervento B. Il dispositivo presenta un design compatto con passo da 9 mm, dimensioni ridotte (85 mm di altezza, 18 mm di larghezza, 74 mm di profondità) e supporta il montaggio su guida DIN con aggancio rapido. Dotato di morsetti a gabbia per connessioni flessibili e rigide fino a 16 mm², assicura un’installazione semplice e sicura. La posizione del neutro è a sinistra e la leva di comando indica chiaramente lo stato ON/OFF. Il prodotto è certificato secondo le normative CEI EN 60898-1 e EN/IEC 60947-2, con marchi di qualità IMQ e KEMA. È conforme alla direttiva RoHS con alcune esenzioni, privo di PVC e con imballaggio sostenibile senza plastica. Il grado di protezione è IP20, con capacità di funzionamento in ambienti fino a 70 °C e altitudine fino a 2000 m. La durata meccanica ed elettrica è garantita per 20.000 cicli. Questo interruttore magnetotermico è ideale per ottimizzare lo spazio nel quadro elettrico mantenendo elevati standard di sicurezza e affidabilità. Descrizione del produttore: Questo prodotto Acti9 iC40 è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 1P+N con 1 polo protetto e 20A di corrente nominale In e curva di intervento B. Il potere di interruzione nominale di cortocircuito arriva fino a 6 kA a 230VAC in conformità alla norma EN/IEC 60947-2 e 4500A a 230VAC in conformità alla norma EN/IEC 60898-1. Questo prodotto è conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico combina le funzioni di protezione dei circuiti contro i cortocircuiti e la corrente di sovraccarico, il controllo e l'isolamento. L'installazione e il cablaggio sono semplificati con la funzione tramite clip e la facilità di manutenzione. Ha una resistenza elettrica fino a 20000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 18 mm x (L) 85 mm x (P) 74 mm. Il peso è 120 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
