Prodotti / Distribuzione elettrica / Protezione dell'energia / Interruttori Magnetotermici scatolati < 400A /

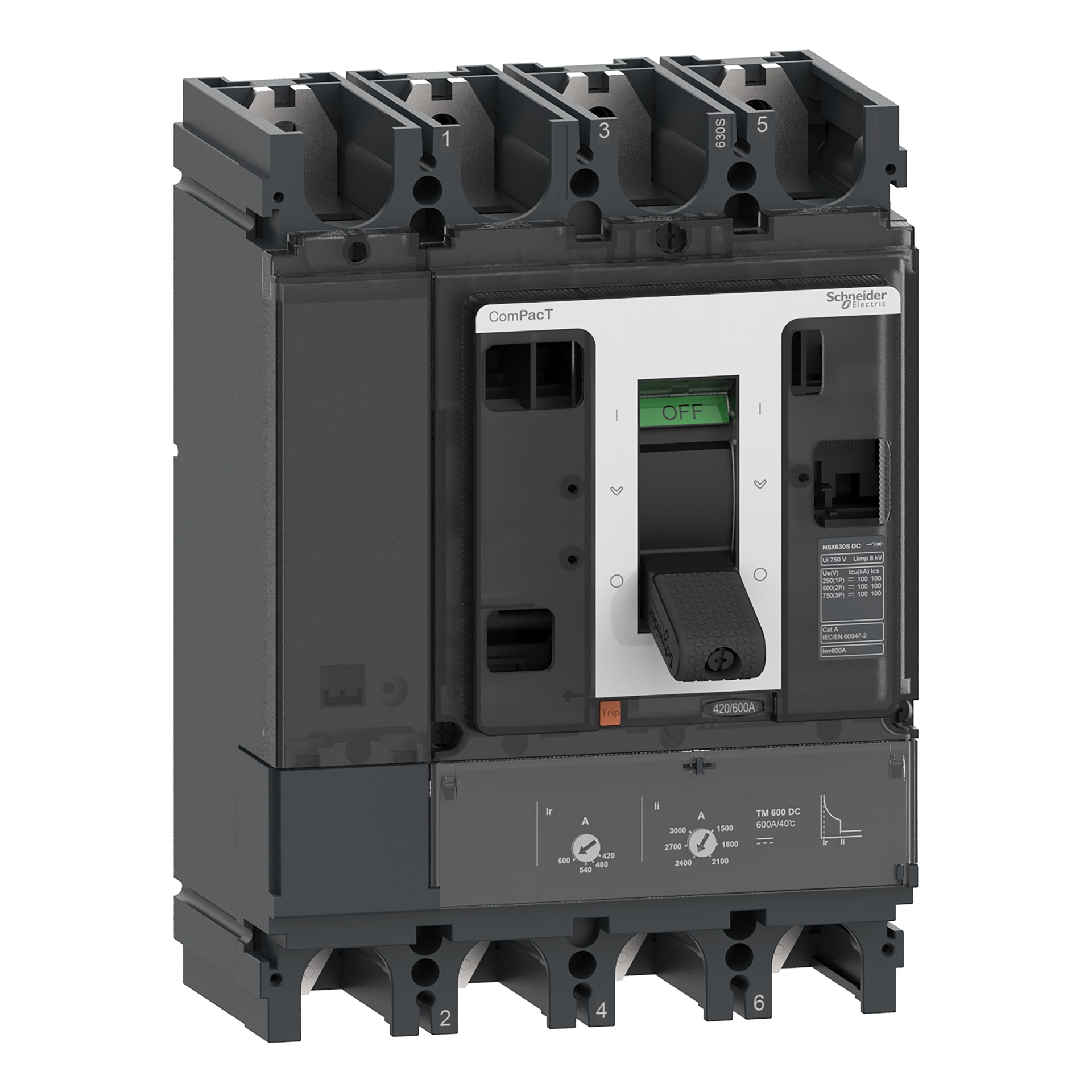

Interruttore, ComPacT NSX500F DC, 36kA/750VDC, 4 poli, Sganciatore TM-DC 500A
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGC63F4TM500D
Cod. Produttore
C63F4TM500D
Cod. EAN
3606482003408

Informazioni di prodotto

Interruttore, ComPacT NSX500F DC, 36kA/750VDC, 4 poli, Sganciatore TM-DC 500A

Documentazione tecnica

Descrizione del produttore: ComPacT NSX 500F DC è un interruttore fisso a 4 poli progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per le applicazioni che utilizzano tensioni CC. Il potere di interruzione (Icu) è 36 kA rms a 750 VCC. La tensione di esercizio è 750 VCC. Questo prodotto integra uno sganciatore magnetotermico (TM-DC) con corrente nominale di 500 A. Lo sganciatore TM-DC fornisce una protezione da sovraccarico termico regolabile e una protezione magnetica regolabile. Dimensioni: 255 mm x 185 mm x 110 mm (A x L x P). È conforme allo standard internazionale EN/IEC 60947.

corrente nominale permanente Iu

500 A

numero di poli

4

grado di protezione (IP)

IP3X

posizione del collegamento per circuito elettrico principale

Davanti

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipologia di azionamento

Pomello ad ala

segnalatore di intervento presente

azionamento a motore opzionale

tipologia costruttiva dell'apparecchio

Apparecchio da incasso, tecnica a installazione fissa

apparecchio completo con unità di sicurezza

intervallo di regolazione sganciatore di sovraccarico

350 ... 500 A

tensione nominale

750 ... 750 V

Intervallo di regolazione dell'attivatore di corto circuito con ritardo breve

1250 ... 2500 A

Intervallo di regolazione dell'attivatore di corto circuito non ritardato

1250 ... 2500 A

Serie

ComPacT NSX / new generation

Produttore

SCHNEIDER ELECTRIC

Interruttore, ComPacT NSX500F DC, 36kA/750VDC, 4 poli, Sganciatore TM-DC 500A
