Descrizione del prodotto

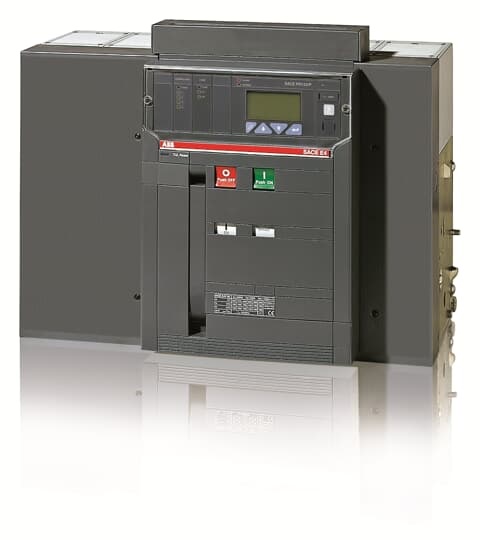

Il dispositivo AB1SDA064648R1 è un interruttore automatico a bassa tensione della serie SACE Emax DC, progettato per applicazioni in corrente continua. La struttura è realizzata in acciaio, che ospita il meccanismo di manovra, i poli e le parti ausiliarie, con ogni polo isolato dagli altri e dotato di parti di interruzione, shunt e protezione override.
Questo interruttore è disponibile in versione fissa o estraibile: nella versione fissa dispone di terminali propri per il collegamento al circuito di potenza, mentre nella versione estraibile è composto da una parte mobile (l’interruttore stesso) e una parte fissa con terminali per il collegamento, unite da apposite ganasce.
Il modello è dotato di una protezione elettronica a microprocessore PR122/DC, che gestisce le funzioni di protezione e controllo. La corrente nominale di intervento è di 2500 A, con configurazione tripolare.
L’installazione richiede un ambiente asciutto, privo di polvere e agenti corrosivi, con fissaggio su superficie orizzontale tramite viti M10. Sono previste opzioni di alimentazione sia dall’alto sia dal basso, con terminali verticali o orizzontali, e connessioni di potenza dimensionate per garantire la capacità nominale e la sicurezza contro cortocircuiti.
L’interruttore supporta manovre manuali e automatiche tramite motoriduttore di caricamento molle, con comandi di apertura e chiusura dotati di indicatori meccanici di stato. Sono presenti dispositivi di blocco e protezioni per impedire manovre accidentali, oltre a contatti ausiliari configurabili per segnalazioni e interfacciamento con circuiti esterni.
La manutenzione e la messa in servizio devono essere effettuate da personale qualificato, seguendo procedure specifiche per verificare il corretto funzionamento del meccanismo, delle protezioni elettroniche e dei circuiti ausiliari.
In sintesi, l’interruttore automatico ABB SACE Emax DC è una soluzione robusta e versatile per la protezione e il controllo di impianti elettrici in corrente continua, con elevate prestazioni di interruzione, sicurezza e affidabilità, adatto a installazioni industriali e di distribuzione elettrica.
Paese di produzione: Italia Descrizione del produttore: SACE EMAX MOVING PART FOR CIRCUIT-BREAKER E4S 2500A THRE-POLE OVERCURRENT RELEASE PR122/DC R2500 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
