Descrizione del prodotto

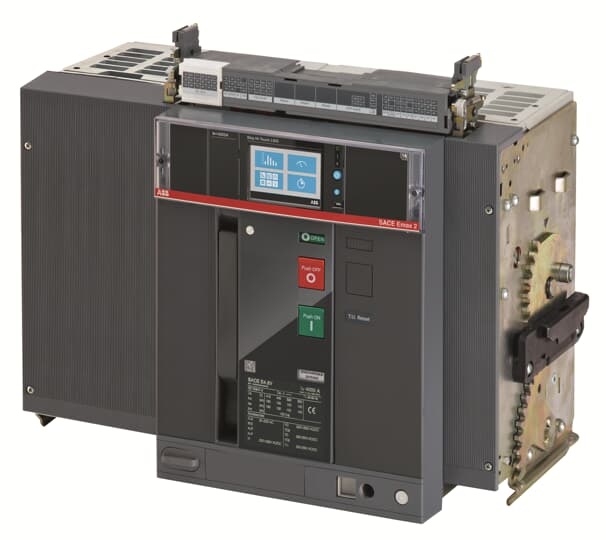

Il prodotto è un interruttore automatico a bassa tensione della serie SACE Emax 2, modello E4.2N 4000 EKIP TOUCH LI 4P WMP, codice 1SDA073174R1, con configurazione a 4 poli.
Questa serie di interruttori automatici è caratterizzata da una struttura in acciaio che ospita il meccanismo operativo, i poli isolati e i trasformatori di corrente integrati per ogni fase. È disponibile in versione fissa o estraibile, con collegamenti tramite morsetti propri per il circuito di potenza.
L'interruttore è dotato di un'unità di protezione elettronica EKIP Touch, che offre funzioni avanzate di misura, monitoraggio e protezione. Il pannello frontale include leva per la carica manuale delle molle di chiusura, pulsanti di apertura e chiusura, indicatori di stato (aperto/chiuso, molle cariche/scariche), segnalazioni meccaniche di intervento e una targhetta dati elettrici con tutte le caratteristiche nominali.
Il dispositivo è progettato per essere installato entro i limiti di tensione e corrente specificati, con particolare attenzione alla sicurezza elettrica e alle procedure di trasporto, stoccaggio e installazione. La versione mostrata è un apparecchio da incasso con tecnica a innesto, con connessione attraverso parte del telaio separata.
Caratteristiche principali:
- Interruttore automatico da incasso a 4 poli
- Corrente nominale di 4000 A
- Unità di protezione EKIP Touch con display digitale
- Meccanismo con molle di chiusura caricate manualmente o automaticamente
- Indicazione visiva dello stato di apertura/chiusura e carica molle
- Disponibile in versione fissa o estraibile con sistema di aggancio rapido
- Conforme alle normative IEC 60947 e direttive EMC e LVD europee
- Certificazioni internazionali comprese UL e CCC (Cina)
Questa soluzione è ideale per la protezione e il controllo di circuiti elettrici di potenza in impianti industriali e commerciali, garantendo sicurezza, affidabilità e facilità di manutenzione.
(Tutte le informazioni sono state estratte e integrate dai testi tecnici e dalle immagini delle pagine 1-20 del manuale ABB SACE Emax 2.)
Paese di produzione: Italia Descrizione del produttore: MOVING PART FOR C.BREAKER SACE EMAX2 E4.2N 4000 FOUR-POLE WITH SOLID-STATE RELEASE IN AC EKIP/TOUCH-LI R 4000 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
