Descrizione del prodotto

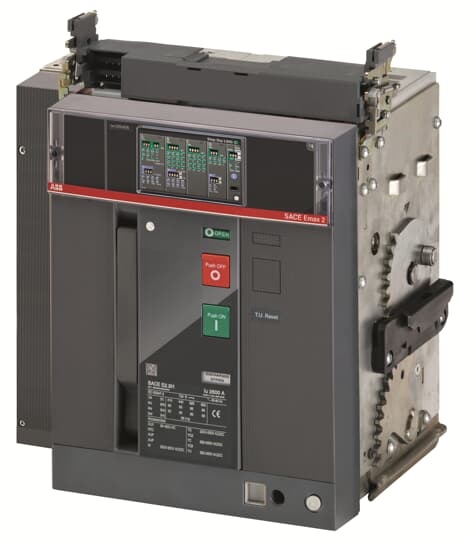

Il prodotto AB1SDA073041R1 è un interruttore automatico a bassa tensione della serie SACE Emax 2, modello E2.2N 2500 EKIP DIP LI 4P WMP, progettato per applicazioni elettriche industriali e commerciali. Questo interruttore si presenta in versione da incasso con tecnica a innesto e configurazione a quattro poli (4P). La struttura è costituita da un robusto telaio in acciaio che ospita il meccanismo operativo, le singole sezioni di interruzione isolate e i trasformatori di corrente integrati per ogni fase.
L'interruttore è dotato di un'unità di protezione elettronica Ekip Dip con interfaccia a dip-switch, che consente funzioni di misura, monitoraggio e protezione avanzate contro condizioni di guasto. La manovra di apertura e chiusura è agevolata da leve e pulsanti posti sul pannello frontale, con indicatori meccanici e luminosi per lo stato di carica delle molle e la posizione del contatto (aperto/chiuso).
Il dispositivo è progettato per operare con correnti nominali fino a 2500 A e presenta elevate capacità di interruzione dei cortocircuiti, garantendo sicurezza e affidabilità. È disponibile sia in versione fissa, con morsetti di collegamento diretti al circuito di potenza, sia in versione estraibile, con parti mobili e fisse collegate tramite contatti di disconnessione.
La protezione dalla dispersione a terra non è integrata in questo modello. Il sistema di collegamento del circuito elettrico principale avviene tramite una parte separata del telaio per garantire un’installazione sicura e modulare.
Questo interruttore automatico è conforme alle normative internazionali IEC 60947 e direttive europee relative alla bassa tensione e compatibilità elettromagnetica, con certificazioni aggiuntive per mercati specifici come Russia e Cina.
In sintesi, si tratta di un interruttore automatico modulare, robusto e versatile, ideale per la protezione e il controllo di circuiti elettrici industriali ad alta potenza, con funzioni avanzate di protezione elettronica e configurazione personalizzabile.
Paese di produzione: Italia Descrizione del produttore: MOVING PART FOR C.BREAKER SACE EMAX2 E2.2N 2500 FOUR-POLE WITH SOLID-STATE RELEASE IN AC EKIP/DIP-LI R 2500 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
