Descrizione del prodotto

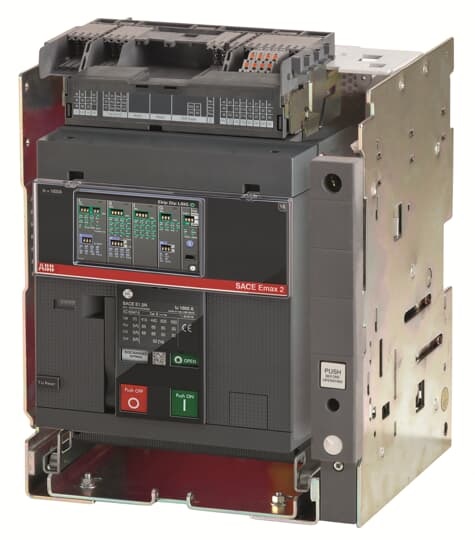

Il prodotto AB1SDA072861R1 è un interruttore automatico d'aria a bassa tensione della serie SACE Emax 2 di ABB, modello E1.2N 1600 EKIP DIP LI 4P WMP. Si tratta di un apparecchio da incasso con tecnica a innesto, progettato per la protezione e l'interruzione di circuiti elettrici in bassa tensione.
Questo interruttore automatico è dotato di un meccanismo di apertura e chiusura manuale con molle di chiusura caricabili tramite leva, pulsanti di apertura e chiusura, e segnali meccanici e visivi che indicano lo stato dell'apparecchio (aperto, chiuso, molle caricate o scariche). La parte frontale è dotata di un'unità di protezione elettronica Ekip Dip con interfaccia a dip-switch, che consente funzioni di misura, monitoraggio e protezione del circuito.
Il dispositivo è disponibile in versione fissa o estraibile, con il modello in esame che presenta configurazione a quattro poli (4P) e terminali posteriori orizzontali. La connessione elettrica principale avviene attraverso una parte del telaio separata, e non è integrata una protezione dalle dispersioni a terra. La corrente nominale di esercizio è di 1600 A.
L'interruttore è conforme alle normative internazionali IEC 60947, EN 60947, CEI EN 60947, IEC 61000, UL 1066 e UL 489, e rispetta le direttive europee di bassa tensione (LVD) e compatibilità elettromagnetica (EMC).
Dal punto di vista operativo, il dispositivo consente l'inserimento e l'estrazione della parte mobile dalla parte fissa tramite un sistema di cricchetti e manovelle, con posizioni di disconnessione, test e connessione chiaramente segnalate. Le molle di chiusura devono essere caricate manualmente prima di ogni chiusura, garantendo così un funzionamento sicuro e affidabile.
Infine, il prodotto è conforme alla direttiva RoHS II (2011/65/UE) con le relative esenzioni per alcune leghe e componenti elettronici, come indicato nella documentazione ABB aggiornata a novembre 2025.
Questa descrizione evidenzia le caratteristiche tecniche e funzionali principali del prodotto, sottolineando la sua affidabilità, sicurezza e conformità alle normative di settore.
Paese di produzione: Italia Descrizione del produttore: MOVING PART FOR C.BREAKER SACE EMAX2 E1.2N 1600 FOUR-POLE WITH SOLID-STATE RELEASE IN AC EKIP/DIP-LI R 1600 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
