Descrizione del prodotto

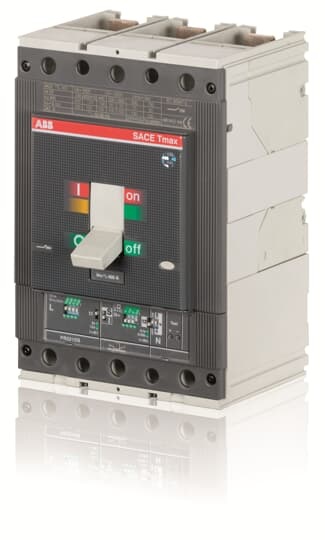

Il dispositivo ABB modello AB1SDA054318R1 è un interruttore automatico della serie SACE Tmax T5, con corrente nominale di 400 A e tensione nominale di esercizio fino a 690 V. Si tratta di un apparecchio da incasso a installazione fissa, progettato per la protezione di circuiti elettrici principali con tipo di collegamento tramite raccordo a bullone. Questo interruttore garantisce elevate prestazioni di interruzione con una corrente di cortocircuito nominale (Icu) fino a 70 kA a 230 V e valori variabili fino a 40 kA a 690 V, conforme alla norma IEC 60947-2, con una tensione di isolamento di 1000 V e una tensione di impulso di 8 kV.
Il Tmax T5H 400 è dotato di indicatore di stato (on/off/tripped) e di sistema CLACK per la segnalazione dell’intervento. È compatibile con accessori quali SOR, UVR, AUS (SY + 1Q + K51) e MOS, e consente il collegamento con cavi o barre isolate con una gamma di sezioni da 16 a 240 mm², con una coppia di serraggio di 25 Nm. L’apparecchio è realizzato in Italia e garantisce affidabilità e sicurezza nelle applicazioni industriali e civili, assicurando protezione contro sovraccarichi e cortocircuiti.
Le dimensioni e le caratteristiche meccaniche sono evidenziate nei disegni tecnici allegati, che mostrano anche le modalità di installazione e cablaggio, con particolare attenzione all’uso di cavi o barre isolate per garantire la conformità alle prove di tipo specifiche sull’installazione.
In sintesi, questo interruttore automatico ABB Tmax T5 è una soluzione robusta e performante per la protezione elettrica, ideale per impianti che richiedono elevata sicurezza, affidabilità e conformità alle normative internazionali.
Paese di produzione: Italia Descrizione del produttore: C.BREAKER TMAX T5N 400 FIXED THREE-POLE WITH FRONT TERMINALS AND SOLID-STATE RELEASE IN AC PR221DS-I R 320
