Descrizione del prodotto

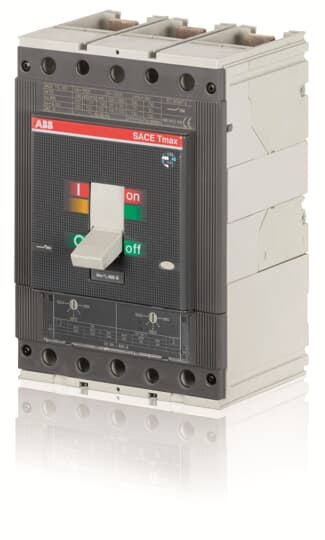

Il dispositivo AB1SDA054437R1 è un interruttore automatico modulare della serie SACE Tmax T5H, progettato per applicazioni elettriche di potenza con corrente nominale di 400 A e tensione nominale fino a 690 V. È un apparecchio da incasso a installazione fissa, dotato di collegamento a bullone per garantire una connessione sicura e stabile.
Questo interruttore è conforme alla normativa IEC 60947-2 e garantisce elevate prestazioni di interruzione con una corrente di corto circuito di esercizio (Icu) fino a 70 kA a 230 V e valori variabili fino a 40 kA a 690 V, con una tensione di isolamento nominale (Ui) di 1000 V e una tensione d'impulso di 8 kV. La protezione dalle dispersioni a terra non è integrata.
La gamma di cavi supportata per il collegamento in rame è compresa tra 16 e 240 mm², con una coppia di serraggio consigliata di 25 Nm, assicurando un montaggio affidabile e sicuro. Il dispositivo è dotato di indicatori di stato chiari (ON/OFF/TRIPPED) e di un meccanismo di scatto rapido per la protezione del circuito.
Realizzato in Italia, l’interruttore AB1SDA054437R1 è ideale per applicazioni industriali e di distribuzione elettrica che richiedono affidabilità, sicurezza e facilità di installazione, garantendo protezione efficace contro sovraccarichi e cortocircuiti in impianti a 3 poli.
La descrizione si basa sulle specifiche tecniche e sulle immagini di prodotto presenti nel documento tecnico ABB (pagine 1 e 11), che mostrano dettagli dimensionali, caratteristiche elettriche e modalità di installazione.
Paese di produzione: Italia Descrizione del produttore: C.BREAKER TMAX T5N 400 FIXED THREE-POLE WITH FRONT TERMINALS AND THERMOMAGNETIC RELEASE TMA R 400 I3=2000...4000 A
