Descrizione del prodotto

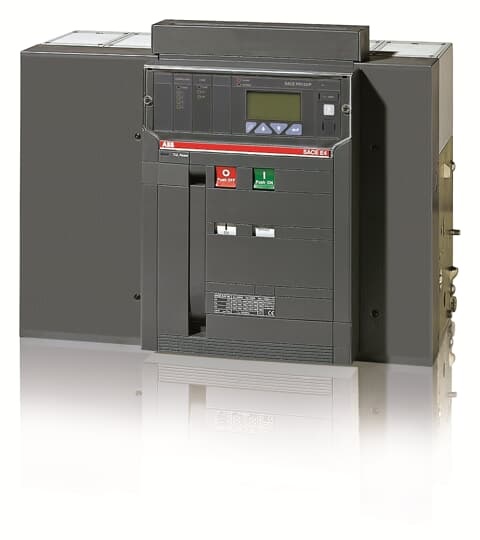

Il dispositivo rappresentato è un interruttore automatico di tipo Emax DC della serie ABB SACE, modello 1SDA064637R1, con portata nominale di 2000A a 3 poli. Si tratta di un apparecchio da incasso con tecnica a installazione fissa, dotato di collegamento a bullone per il circuito elettrico principale. La struttura è realizzata in acciaio e ospita il meccanismo di comando, i poli e le parti ausiliarie, con ogni polo isolato dagli altri e contenente le parti di interruzione, shunt e protezione di sovraccarico.
L'interruttore è progettato per applicazioni in corrente continua e dispone di un rilascio elettronico a microprocessore PR122/DC che gestisce le funzioni di protezione e controllo. La versione fissa è dotata di terminali di collegamento al circuito di potenza, mentre la versione estraibile prevede una parte mobile accoppiata a una parte fissa con terminali. È previsto un sistema di bloccaggio anti-ribaltamento per garantire la sicurezza nell'installazione e nelle operazioni di inserimento e rimozione.
L'installazione deve avvenire in ambienti asciutti, privi di polvere e agenti corrosivi, preferibilmente all'interno di quadri elettrici con adeguato grado di protezione. La connessione elettrica può essere effettuata tramite terminali verticali posteriori o terminali orizzontali posteriori, con possibilità di alimentazione dall'alto o dal basso, a seconda della configurazione scelta.
L'interruttore è dotato di meccanismi manuali ed elettrici per l'apertura e la chiusura, con indicatori meccanici dello stato (aperto/chiuso, molle caricate/scaricate, stato del rilascio). È possibile integrare accessori quali motoriduttori per la ricarica automatica delle molle di chiusura e rilasci ausiliari per apertura e chiusura a distanza.
La manutenzione e la messa in servizio devono essere eseguite da personale qualificato, seguendo le procedure di sicurezza e verificando il corretto funzionamento dei meccanismi di comando e dei dispositivi di protezione. L'interruttore offre un elevato grado di affidabilità e sicurezza per applicazioni industriali in corrente continua, garantendo protezione contro sovraccarichi, cortocircuiti e altre condizioni anomale.
Questa soluzione è indicata per impianti elettrici che richiedono interruttori di potenza con elevate prestazioni, robustezza e funzionalità avanzate di controllo e protezione.
Paese di produzione: Italia Descrizione del produttore: SACE EMAX CIRCUIT-BREAKER E4S 2000A THRE-POLE FIXED WITH TERMINALS REAR VERTICAL OVERCURRENT RELEASE PR122/DC R2000 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
