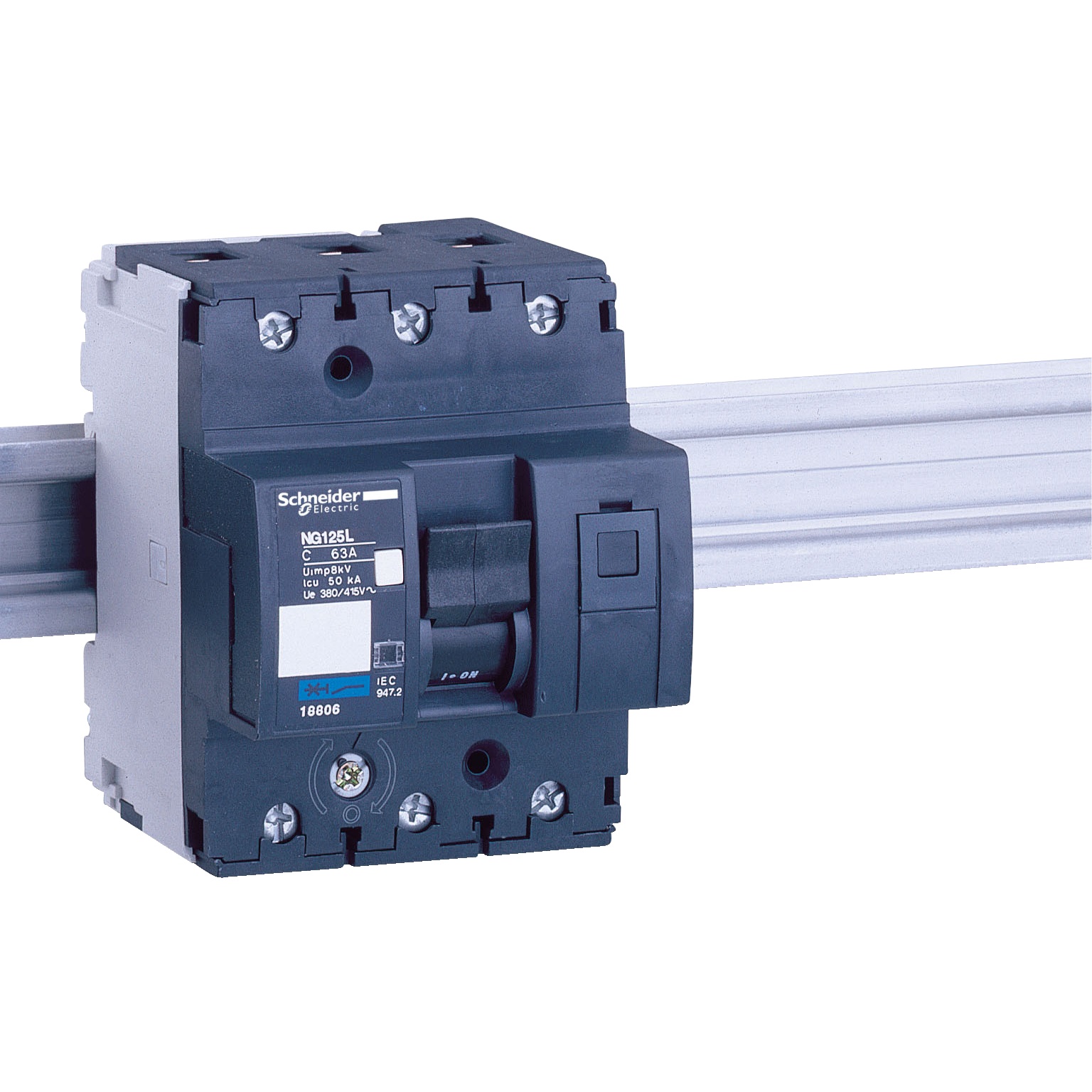

Interruttore magnetotermico NG125L 3P B 20A 50kA

Cod. Rexel
MG18761

Cod. Produttore
18761

Cod. EAN
3303430187615

Informazioni di prodotto

Miniature circuit breaker (MCB), Acti9 NG125L, 3P, 20A, B curve, 50kA (IEC/EN 60947-2)

Documentazione tecnica

Scheda tecnica

Certificazioni e Dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Questo prodotto Acti9 NG125L è un interruttore a bassa tensione. È un interruttore 3P con 3 poli protetti e corrente nominale In di 20A e curva di intervento B. La capacità nominale di interruzione di cortocircuito arriva fino a 100 kA da 220VAC a 240VAC in conformità con la norma EN/IEC 60947-2 e a 100 kA da 220VAC a 240VAC in conformità con la norma EN/IEC 60947-2. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. È adatto all'isolamento nel settore industriale secondo la norma IEC/EN 60947-2. Lo scatto in caso di guasto è indicato da una spia luminosa meccanica rossa sulla parte anteriore dell'interruttore. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio Ue è uguale o inferiore a 375 V DC, da 220VAC a 240 V AC, da 380VAC a 415 V AC, 440VAC o 500 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. La frequenza di impiego è di 50 Hz o 60 Hz. È installabile su guida DIN. La sua larghezza è di 9 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Le dimensioni totali sono (H) 81 mm x (L) 103 mm x (P) 81 mm. Il peso è 0,72 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -30°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 70°C.
