Descrizione del prodotto

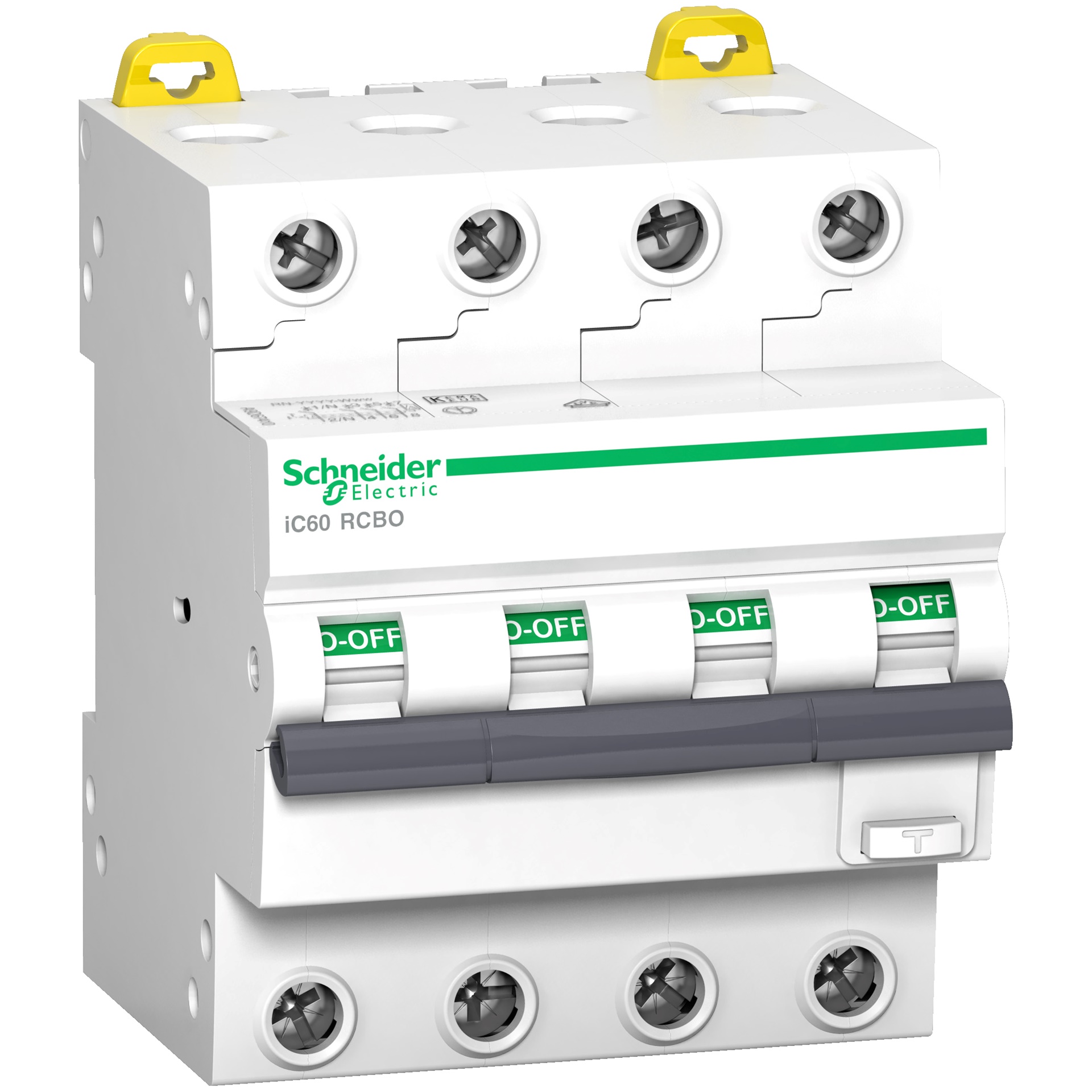

Questo Acti9 iC60 è un interruttore modulare di corrente residua con protezione da sovracorrente (RCBO). È un RCBO 4P con 4 poli protetti, corrente nominale di 20 A e tensione di funzionamento da 380VAC a 415 V AC. La classe di protezione contro le dispersioni a terra è di tipo AC con sensibilità di 300 mA. Il ritardo della protezione contro le dispersioni a terra è istantaneo. La capacità di interruzione da 280VAC a 415VAC è di 6000A secondo EN/IEC 61009-2-1 e 6 kA secondo EN/IEC 60947-2. Il suo indicatore Visitrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde Visisafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Questo prodotto è conforme alle norme EN/IEC 60947-2 e EN/IEC 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli e la resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio Ue è da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 8. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 72 mm x (L) 86 mm x (P) 78 mm. Il peso è 423 g. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un armadio modulare. La temperatura di funzionamento va da -25°C a 40°C. La temperatura di stoccaggio va da -40° C a 70°C.
