Differenziale modulare Acti9 REDs 4 poli 40A 300mA tipo A per impianti industriali e terziari
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MG18267
Cod. Produttore
18267
Cod. EAN
3303430182672

Informazioni di prodotto

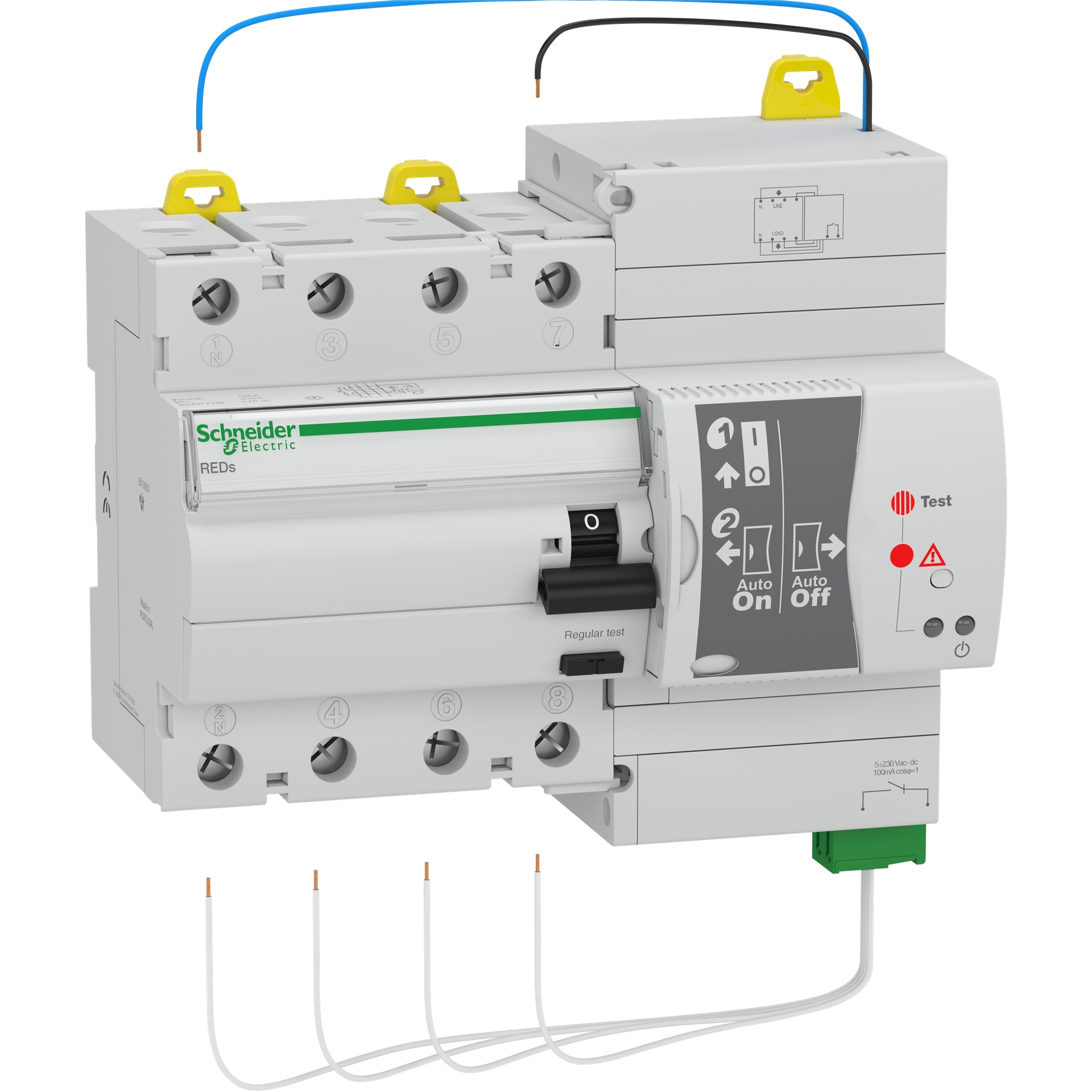

Differenziale, Acti9, RED - Salvavita a riarmo automatico, 4P, 40A, 300mA, Tipo A

Documentazione tecnica

Descrizione del produttore: Questo Acti9 REDs è un interruttore modulare di corrente residua (RCCB) con dispositivo di richiusura. È un interruttore 4P con corrente nominale In di 40A, sensibilità alla dispersione a terra di 300 mA e classe di protezione di tipo A. Questo prodotto protegge contro le scosse elettriche da contatti indiretti e pericoli di incendio. Scollega i circuiti elettrici in carico già protetti da sovraccarichi e cortocircuiti. Si riavvia automaticamente dopo il monitoraggio dell'isolamento del circuito a valle. Viene utilizzato solo sui sistemi di messa a terra TT e TN-S. Le versioni Acti9 REDs e REDtest sono dedicate alle applicazioni terziarie, industriali e infrastrutturali. Questo prodotto è conforme alla norma IEC/EN 61008-1. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 630 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 15 kA. Ha una resistenza meccanica che arriva fino a 4000 cicli. La tensione di esercizio UE è 400 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 14. Le dimensioni sono (W) 125mm x (H) 98mm x (D) 79,5mm. Il peso è 0,67 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di funzionamento va da -5°C a 40°C. La temperatura di stoccaggio va da -20° C a 60°C.

tipo di montaggio

Guida DIN

colore

Bianco

tipo di tensione di alimentazione

AC

profondità di incasso

44 mm

corrente nominale

40 A

tensione nominale

400 V

tensione di isolamento nominale Ui

500 V

numero di poli

4

corrente di guasto nominale

0,3 A

tipo di corrente di guasto

A

potere di interruzione nominale

0,63 kA

resistenza a corrente impulsiva

0,25 kA

grado di inquinamento

2

Numero moduli DIN

7

codice RAL (simile)

9003

frequenza

50 Hz

grado di protezione (IP)

IP20

con dispositivo di bloccaggio

dispositivi supplementari integrati

Altro

dispositivi supplementari applicati dal produttore

Unità di monitoraggio con riaccensione automatica

Resistenza di tensione ad impulso nominale Uimp

4 KILOVOLT

Dimensioni costruttive (secondo DIN 43880)

7

sezione conduttore collegabile unifilare

1,5 ... 2,5 mm²

sezione conduttore collegabile multifilare

1,5 ... 2,5 mm²

temperatura ambiente durante il funzionamento

-5 ... 40 °C

Serie

RED

Produttore

SCHNEIDER ELECTRIC

Differenziale modulare Acti9 REDs 4 poli 40A 300mA tipo A per impianti industriali e terziari
