Descrizione del prodotto

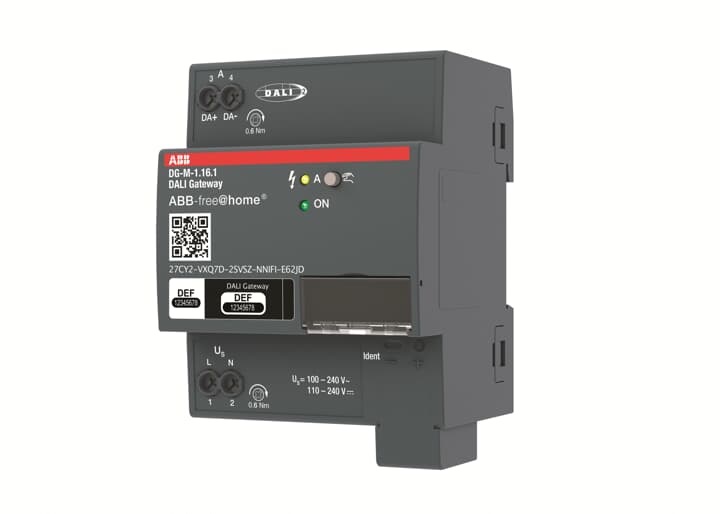

Il Gateway DALI DG-M-1.16.1 è un dispositivo progettato per il controllo di fino a 16 dispositivi DALI tramite il bus free@home. Funziona con una tensione di esercizio compresa tra 100 e 240 V AC o 110 e 240 V DC, con una potenza dissipata massima di 2 W. Il collegamento al bus avviene tramite morsetti senza vite da 0,6 a 0,8 mm, mentre i morsetti a vite (PZ1) supportano conduttori multitrefolo o a conduttore singolo da 0,5 a 4 mm², con un momento di serraggio massimo di 0,6 Nm. Il dispositivo dispone di un'uscita DALI conforme alla norma EN 62386 e supporta una lunghezza massima della linea DALI di 300 metri con cavi da 1,5 mm² di diametro. Il Gateway è progettato per essere installato esclusivamente su guida DIN secondo la normativa DIN EN 60715, con grado di protezione IP20 e categoria di sovratensione III. È previsto un distanziamento minimo di 10 mm tra i circuiti SELV e gli altri circuiti a 230 V per evitare rischi di cortocircuito. Il dispositivo è dotato di indicatori LED per segnalare lo stato di funzionamento, guasti e modalità manuale, e può essere parametrizzato e aggiornato tramite System Access Point. L'intervallo di temperatura di esercizio è compreso tra -5 °C e +45 °C, mentre per lo stoccaggio e il trasporto varia rispettivamente da -25 °C a +55 °C e da -25 °C a +75 °C.
Paese di produzione: Germania Descrizione del produttore: DALI gateway MDRC for ABB-free@home.
For controlling DALI devices via free@home.
One DALI output for max. 16 DALI devices.
Supports the control of DT=, DT6 and DT8 (color temperature Tc & RGB(W) according to EN 62386-209).
Integrated DALI power supply for the DALI devices.
Each DALI device can be controlled separately or via free@home groups and scenes.
Staircase lighting, blocking and forced functions are available.
For single master operation.
Commissioning is carried out via the free@home user interface.
DALI addressing is automatic.
Programming only when bus voltage is applied via the web interface of the System Access Point.
