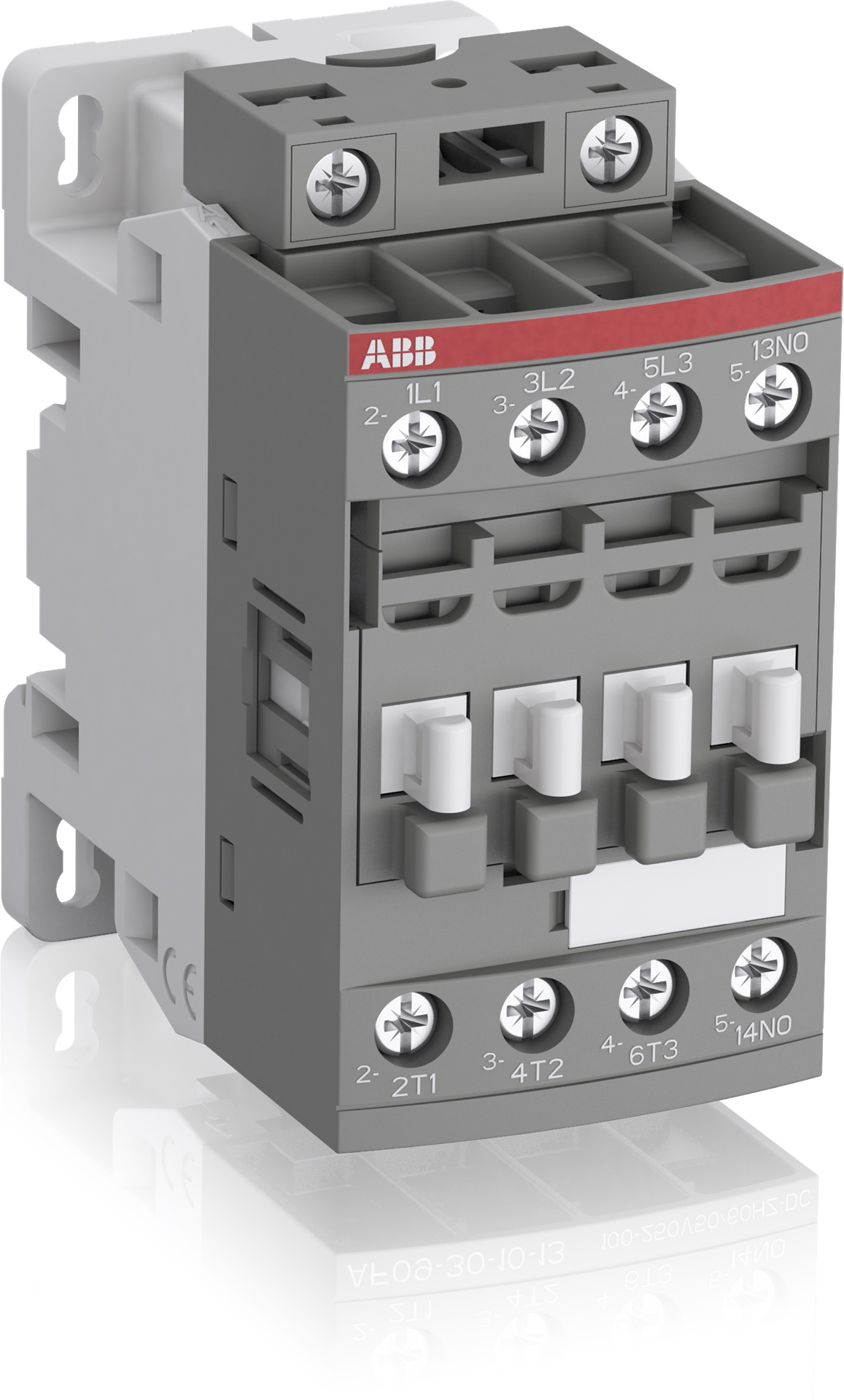

Contattore AF16Z 3 poli 18A 24-60V AC/DC motori fino 7,5 kW uso industriale

ABB SpA: componenti elettrici online a prezzi scontati | Rexel ABB
Cod. Rexel ELAF16Z301021
Cod. Produttore AF16Z301021
Cod. EAN 3471523113817
Contattore AF16Z 3 poli 18A 24-60V AC/DC motori fino 7,5 kW uso industriale

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Serie: AF16Z
  • Tensione controllo: 24-60 V AC
  • Numero poli: 3 poli
  • Corrente nominale: 18 A
  • Potenza motore: 7,5 kW a 400 V AC
  • Tipo contattore: IEC / UL
  • Contatti ausiliari: 1 integrato
  • Connessione: morsetti a vite

Descrizione del prodotto

Descrizione del produttore: The AF16Z-30-10-21 is a 3 pole - 690 V IEC or 600 UL contactor with 1 built-in auxiliary contact and screw terminals, controlling motors up to 7.5 kW / 400 V AC (AC-3) or 10 hp / 480 V UL and switching power circuits up to 30 A (AC-1) or 30 A UL general use. Thanks to the AF technology, the contactor has a wide control voltage range (24-60 V 50/60 Hz and 20-60 V DC), managing large control voltage variations, reducing panel energy consumptions and ensuring distinct operations in unstable networks. Furthermore, surge protection is built-in, offering a compact solution. AF contactors have a block type design, can be easily extended with add-on auxiliary contact blocks and an additional wide range of accessories.

Caratteristiche tecniche

larghezza

45 mm

altezza

86 mm

profondità

77 mm

Potenza d'esercizio nominale per AC-3, 400 V

7,5 KILOWATT

Numero di contatti principali, normalmente aperti

3

Numero di contatti ausiliari, normalmente aperto

1

Corrente d'esercizio nominale ie per AC-3, 400 V

18 A

Corrente d'esercizio nominale ie per AC-1, 400 V

30 A

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipo di tensione per l'azionamento

AC/DC

Tensione di alimentazione pilota nominale per AC 50 hz

24 ... 60 V

Tensione di alimentazione pilota nominale per AC 60 hz

24 ... 60 V

Tensione di alimentazione pilota nominale per DC

20 ... 60 V

Tensione d'esercizio in AC 50 Hz

690 ... 690 V

Tensione d'esercizio in AC 60 Hz

690 ... 690 V

Serie

AF16Z
