Descrizione del prodotto

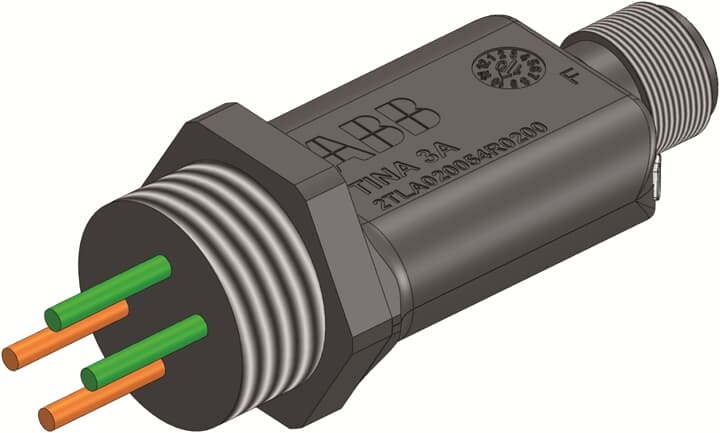

Il connettore Tina 3A è un adattatore progettato per integrare dispositivi di sicurezza con contatti meccanici nel circuito di sicurezza DYNlink, gestito da un controllore di sicurezza o un PLC di sicurezza. È ideale per dispositivi come pulsanti di emergenza, interruttori di sicurezza, barriere fotoelettriche e altre protezioni dotate di uscite a relè interne.
Questo adattatore si monta facilmente tramite un ingresso M20, consentendo l’installazione all’interno dell’involucro fisico del dispositivo di sicurezza, mantenendo però visibile il LED di stato esterno. Il Tina 3A è dotato di un connettore M12 a 5 poli per la connessione rapida e sicura al circuito di sicurezza DYNlink.
Il dispositivo fornisce un’indicazione visiva dello stato di sicurezza tramite un LED integrato che segnala lo stato del circuito e dei loop di sicurezza. Il Tina 3A è progettato per garantire un elevato livello di sicurezza in conformità alle normative EN 60204-1, EN ISO 13849-1 e EN 62061, con certificazioni TÜV Nord e conformità a SIL3 e PL e categoria 4.
La sua struttura è compatta (56 x 27 x 24 mm), realizzata in TPU di colore nero, con grado di protezione IP67, adatta per uso interno e funzionamento in ambienti con temperature da -10 a +55 °C. Il connettore M12 e il dado M20 garantiscono un montaggio robusto e affidabile con coppie di serraggio specifiche.
Questo adattatore è fondamentale per mantenere l’integrità e la sicurezza dei circuiti di comando in applicazioni industriali, assicurando un collegamento sicuro e conforme tra i dispositivi di sicurezza meccanici e i sistemi di controllo moderni.
Paese di produzione: Cina Descrizione del produttore: Tina 3A is used for adaptation of devices with two positively driven force-guided contacts like emergency stop buttons and key switches, to the DYNlink solution. Tina 3A is mounted directly on the device enclosure to a M20 cable entry and has a M12-5 male connector for connection to the DYNlink loop.
Tina is available in several versions depending on the type of safety component that is connected to the Vital, Pluto or B&R X20 circuit.
