Descrizione del prodotto

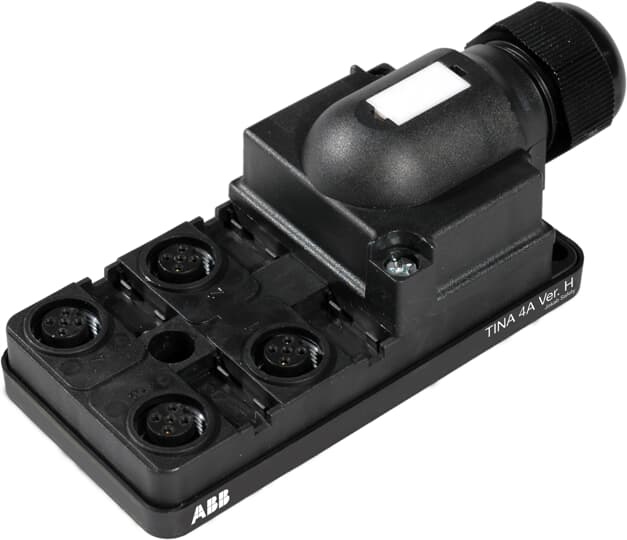

Il blocco di connessione Tina 4A è un dispositivo progettato per semplificare il cablaggio e ridurre i costi dei cavi, consentendo il collegamento di fino a quattro dispositivi di sicurezza a un controller di sicurezza o a un PLC di sicurezza tramite un unico cavo. Dotato di quattro connettori M12 a 5 poli, permette di connettere diversi dispositivi di sicurezza in modo ordinato e sicuro. Il blocco è realizzato in materiale a base di poliammide, con grado di protezione IP67, ed è adatto per l'uso in circuiti di sicurezza conformi alla norma EN 60204-1. Supporta una tensione di alimentazione di +24 VDC con una tolleranza del +15%/-25% e può gestire una corrente massima di 4 A totali (1 A per connettore). Il dispositivo è certificato secondo le direttive europee sulla sicurezza delle macchine e garantisce elevati standard di sicurezza con SIL3 e categoria PL e, assicurando affidabilità e protezione nelle applicazioni industriali. Il montaggio avviene tramite tre viti M4, mentre i connettori M12 sono dotati di una coppia di serraggio di 0,6 Nm. Il blocco di connessione Tina 4A è ideale per applicazioni indoor, con un intervallo di temperatura operativa da -10 a +55 °C e un'umidità relativa dal 35 all'85% senza condensa.
Paese di produzione: Germania Descrizione del produttore: Tina 4A is a connection block for series connection of up to four DYNlink devices. Four M12-5 female connectors for the sensors are available on the device. The information signal of each device can be wired separately. The cable used for the connection to the Tina 4A should have a diameter 7 - 12 mm. Unused M12-connectors on Tina 4A must be equipped with Tina 1A blind plugs.
The Tina devices adapt the DYNlink safety circuit in Vital, Pluto and B&R X20 to safety components with mechanical contacts, such as E-stops, switches and light beams/curtains with dual outputs.
Tina is available in several versions depending on the type of safety component that is connected to the Vital, Pluto or B&R X20 circuit.
