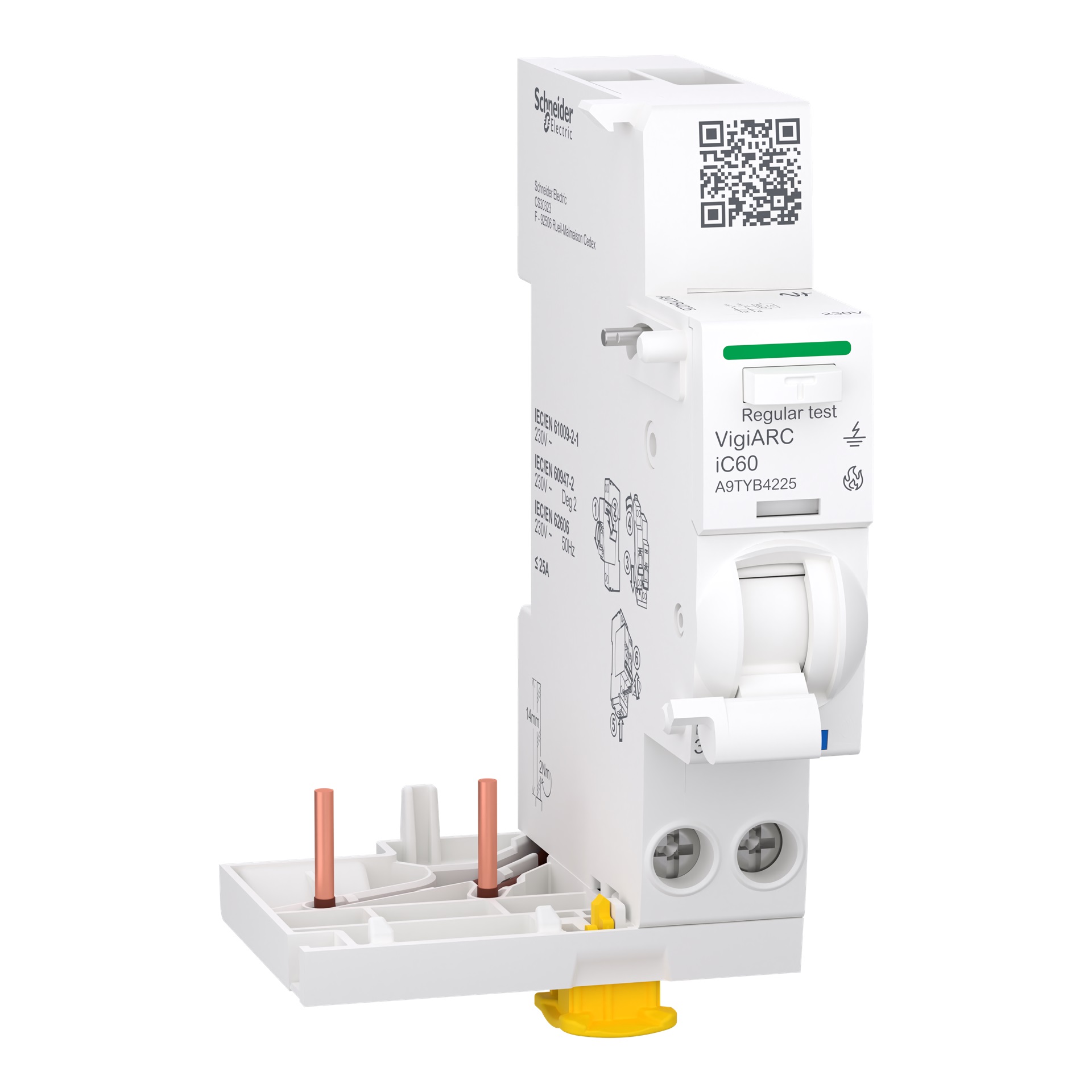

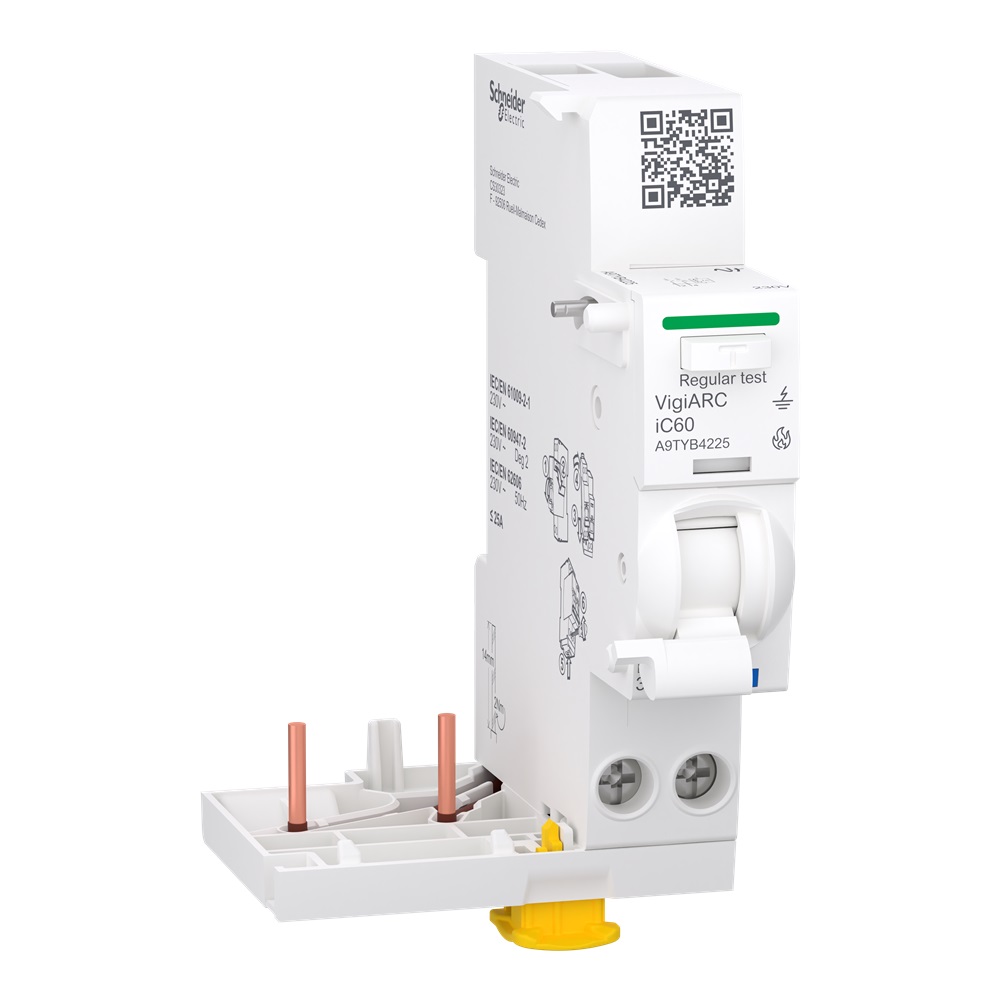

Blocco addizionale con protezione AFDD, Acti9 VigiARC iC60, 2P, 25A, 30mA, tipo A-SI
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9TYB4225
Cod. Produttore
A9TYB4225
Cod. EAN
3606481906021

Informazioni di prodotto

Blocco addizionale con protezione AFDD, Acti9 VigiARC iC60, 2P, 25A, 30mA, tipo A-SI

Documentazione tecnica

Descrizione del produttore: Questo prodotto Acti9 VigiARC iC60 è un blocco aggiuntivo per il rilevamento di guasti dovuti ad archi elettrici con protezione differenziale. È un 2P con 2 poli protetti e corrente nominale di 25 A In. La classe di protezione differenziale è di tipo A-SI con una sensibilità di 30 mA. Il tempo di intervento della protezione differenziale è istantaneo. Questo blocco aggiuntivo può essere associato a qualsiasi interruttore magnetotermico miniaturizzato Acti9 iC60 con corrente nominale da 6 A a 25 A e curva B o C. I suoi 2 unici indicatori VisiTrip riducono il tempo di intervento mostrando il circuito guasto e identificando rapidamente il tipo di guasto. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di isolamento nominale Ui è 250 VCA. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 2 passi da 9mm. Il colore del prodotto è bianco (RAL9003). Dimensioni comprese le sbarre di distribuzione: (L) 54 mm x (A) 91 mm x (P) 73 mm. Ha un grado di protezione IP20 (secondo la norma CEI EN 60529) e diventa IP40 installato nel quadro modulare. Questo prodotto è conforme alle norme CEI EN 62606, CEI EN 61009-1 e CEI EN 61009-2-1.

corrente nominale

25 A

tensione di isolamento nominale Ui

250 V

numero di poli

2

tipo di corrente di guasto

A

resistenza a corrente impulsiva

3 kA

grado di inquinamento

2

frequenza

50 Hz

grado di protezione (IP)

IP20

protezione da scatto intempestivo

Resistenza di tensione ad impulso nominale Uimp

4 KILOVOLT

corrente di guasto nominale

0,03 ... 0,03 A

tensione nominale

230 ... 230 V

sezione conduttore collegabile unifilare

1 ... 16 mm²

sezione conduttore collegabile multifilare

1 ... 10 mm²

temperatura ambiente durante il funzionamento

-25 ... 40 °C

Serie

Acti9 VigiARC iC60

Produttore

SCHNEIDER ELECTRIC

Blocco addizionale con protezione AFDD, Acti9 VigiARC iC60, 2P, 25A, 30mA, tipo A-SI
