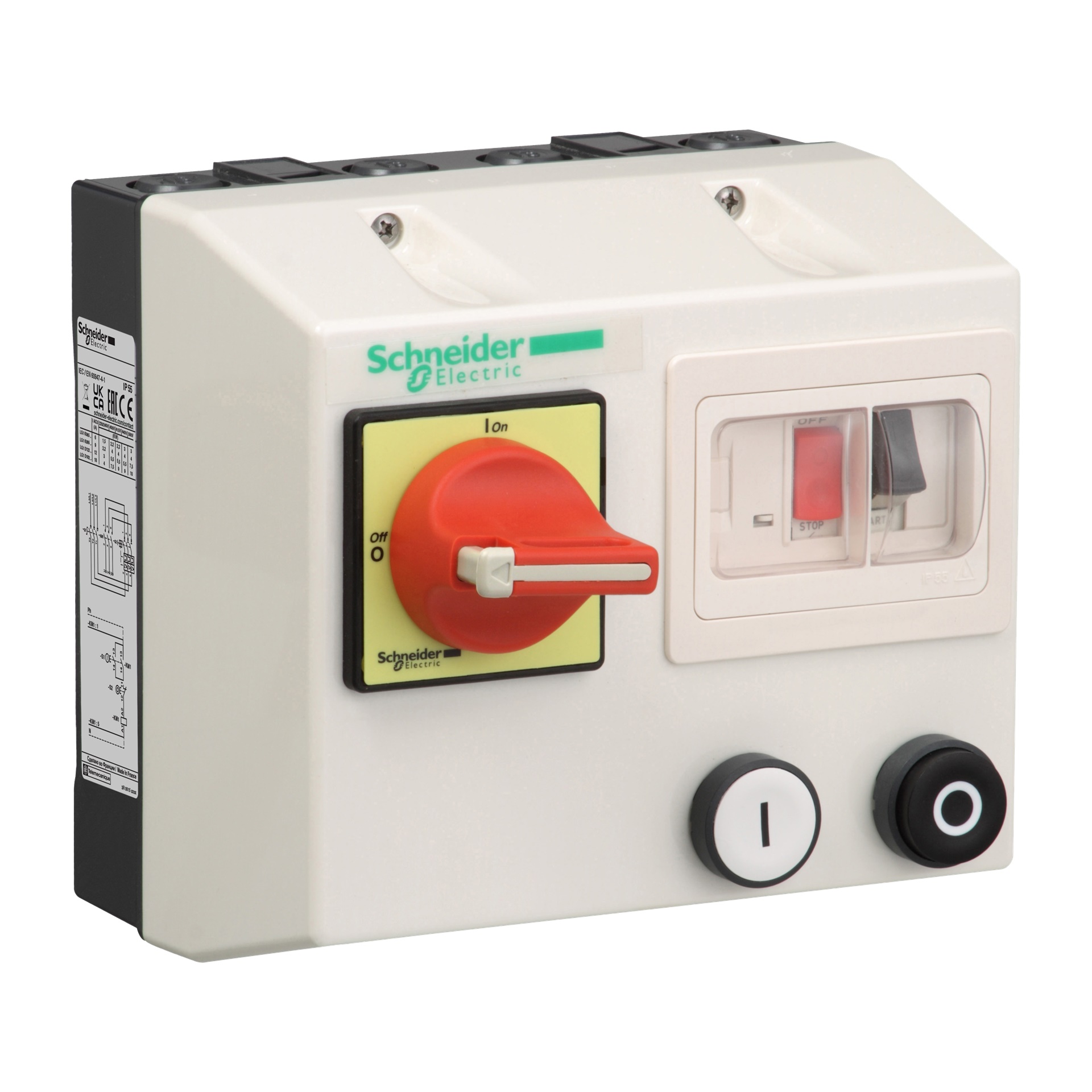

Avviatore in cassetta - TeSys LG1D - Bobina 380 V CA

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Potenza motore: 7,5 kW @ 400V
  • Campo protezione termica: 13-18 A
  • Tensione circuito controllo: 380 V CA 50/60 Hz
  • Grado protezione: IP55, IK07
  • Materiale: Policarbonato
  • Dimensioni (LxAxP): 175x165x165 mm
  • Certificazioni: CE, UKCA
  • Serie: TeSys LG, LJ

Descrizione del prodotto

Descrizione del produttore: Avviatore in cassetta TeSys Control con contattore e interruttore magnetotermico, per il controllo di motori a 3 fasi 7.5kW@400V AC-3 in applicazioni di sicurezza non reversibili. Involucro in policarbonato per il montaggio in superficie con fissaggio a vite, 2 fori per pressacavi sulla parte superiore e inferiore, per garantire la protezione dell'IP55. Dotato di un pulsante bianco Start (I), un pulsante nero Stop (O), isolamento del circuito elettrico, bloccabile con fino a 3 lucchetti. Include un contattore LC1D con un circuito di controllo 220V 50/60Hz già precablato tra le fasi di alimentazione, e un interruttore magnetotermico GV2ME con campo di regolazione termica 13-18 A, È conforme a Β 60204-1 e Β 60947-1, prodotto ambientale (Β/REACh).

Caratteristiche tecniche

larghezza

175 mm

altezza

165 mm

profondità

165 mm

Potenza d'esercizio nominale per AC-3, 400 V

7,5 KILOWATT

numero di punti di comando

5

Adatto per arresto d'emergenza

Corrente d'esercizio nominale Ie

18 A

grado di protezione (IP)

IP55

classe di intervento

CLASS 10

con attivatore di corto circuito

tipo di collegamento circuito elettrico principale

Raccordo a vite

esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando

Raccordo a vite

Tipo di tensione per l'azionamento

AC

tipo di avviatore motore

Starter diretto

Potenza d'esercizio nominale per AC-3, 230 V, 3 fasi

4 KILOWATT

potenza nominale, 460 V, 60 Hz, 3 fase

9 KILOWATT

Corrente d'esercizio nominale per AC-3, 400 V

18 A

temperatura ambiente, limite superiore senza limitazione

40 °C

protezione da sovraccarico a compensazione termica

corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V

6000 A

corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V

3000 A

Tipo coordinamento secondo IEC 60947-4-3

Classe 1

intervallo di regolazione sganciatore di sovraccarico

13 ... 18 A

Tensione di alimentazione pilota nominale per AC 50 hz

380 ... 380 V

Tensione di alimentazione pilota nominale per AC 60 hz

380 ... 380 V

Serie

TeSys LG / LJ
