Descrizione del prodotto

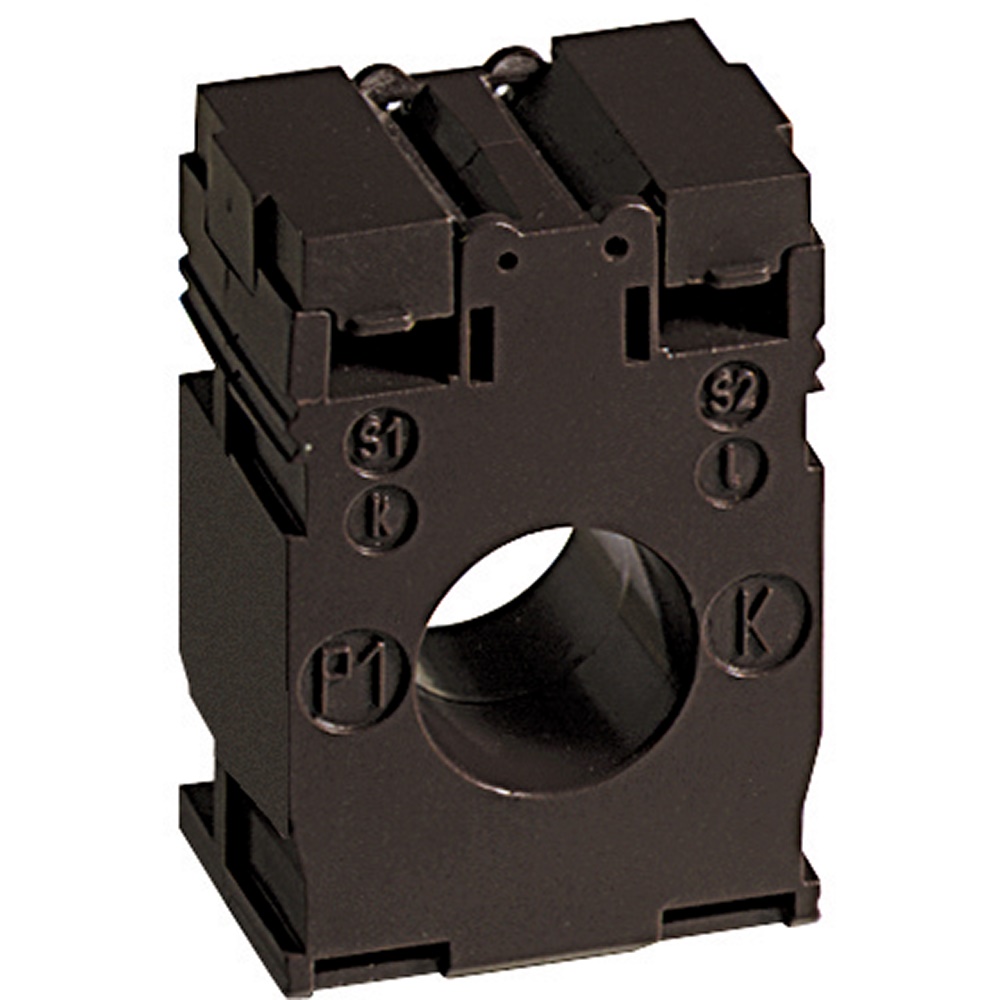

Il trasformatore di corrente monofase BTIF8TB160 è un dispositivo di tipo chiuso, progettato per l'uso con amperometri, contatori elettrici o centraline di misura. È indicato per il montaggio su barre conduttrici di rame o alluminio, con dimensioni della barra primaria di 16 x 12,5 mm. Fornisce una corrente secondaria di 5 A proporzionale alla corrente primaria nominale di 160 A, garantendo una classe di precisione 0,5, ideale per misurazioni accurate.
Il trasformatore è dotato di protezione dal contatto e presenta un fattore di limitazione della sovracorrente FS 5, assicurando sicurezza e affidabilità nel funzionamento. Il nucleo è realizzato in acciaio, con avvolgimento in filo di rame, mentre l'alloggiamento è in policarbonato autoestinguente con classificazione V0 secondo UL 94, garantendo resistenza e durabilità.
Il dispositivo è progettato per un montaggio semplice e sicuro, con fissaggio tramite viti su piastra o guida simmetrica EN 60715, e collegamento secondario tramite morsetti a vite. La potenza dissipata massima è contenuta entro 3 W, mentre la classe di isolamento è B, con tensione nominale di isolamento di 3 kV (50 Hz, 1 min).
Le caratteristiche tecniche includono una frequenza nominale di 50 Hz, un fattore di sicurezza ≤ 5 e una corrente dinamica nominale pari a 2,5 volte la corrente termica di cortocircuito. Il trasformatore è conforme alle norme EN 60044-1, EN 61869-1 ed EN 61869-2, nonché alle direttive REACH e ROHS, garantendo elevati standard di qualità e sicurezza.
Questo trasformatore è ideale per applicazioni in impianti elettrici non esposti, con temperature di esercizio da -25°C a 50°C, umidità relativa fino all'85% e idoneità all'uso in climi tropicali. La sua costruzione a secco con isolamento ad aria lo rende affidabile e durevole nel tempo.
Paese di produzione: Tunisia Descrizione del produttore: Trasformatore amperometrico In=160/5A - diametro interno 21mm - barre 16x12,5mm
