Descrizione del prodotto

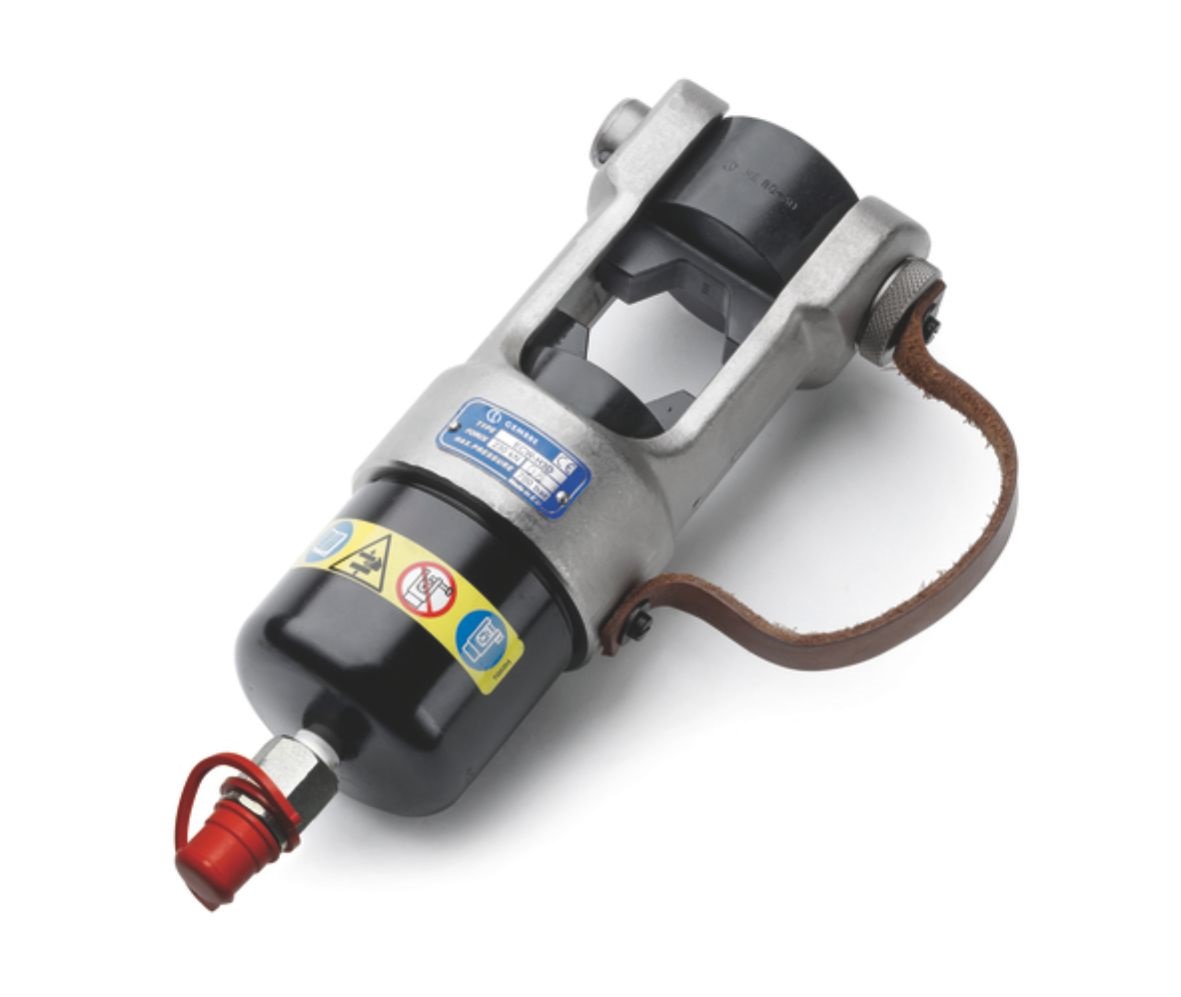

La testa oleodinamica ECW-H3D è uno strumento robusto e altamente performante, progettato per la compressione di connettori elettrici su conduttori con sezioni da 10 a 630 mm² (4 AWG - 1250 MCM). Dotata di una forza di compressione di 230 kN e una pressione massima di esercizio di 700 bar, garantisce elevate prestazioni in applicazioni elettriche. Il suo design compatto, con dimensioni di 290 mm di lunghezza e 120 mm di larghezza, e un peso di soli 5,5 kg, la rende maneggevole e adatta all’uso in vari contesti.
La testa è equipaggiata con un innesto rapido maschio a bloccaggio automatico, compatibile con pompe oleodinamiche, pneumatiche ed elettro-oleodinamiche CEMBRE. È possibile utilizzare matrici dedicate o semicircolari intercambiabili, anche tramite l’adattatore AU230-130D, che consente l’impiego di matrici comuni agli utensili da 130 kN, ampliando così la versatilità dello strumento. È disponibile inoltre una serie di matrici per la compressione di connettori conformi alle norme DIN e una matrice per il taglio di conduttori in rame, alluminio, aldrey, alluminio-acciaio e acciaio.
L’olio necessario per il corretto funzionamento è di 91 cm³, mentre la testa è progettata per un facile montaggio e smontaggio delle matrici, con un sistema di bloccaggio sicuro che evita danni ai bracci. La manutenzione è minima, limitata a una pulizia accurata dopo ogni uso per rimuovere polvere e detriti che potrebbero compromettere il funzionamento oleodinamico. La testa può essere conservata in una custodia metallica protettiva in dotazione (tipo VAL-ECW-H3D), con dimensioni 345x305x90 mm e peso di 4,2 kg, per garantirne la protezione durante il trasporto e lo stoccaggio.
Questo prodotto è conforme alle normative di sicurezza europee e britanniche (EN ISO 12100, Direttiva Macchine 2006/42/CE, S.I. 2008/1597) e viene fornito con garanzia CEMBRE, che prevede l’uso esclusivo di parti di ricambio originali per mantenere la validità della stessa.
Paese di produzione: Italia Descrizione del produttore: La testa oleodinamica ECW-H3D è adatta a installare connettori elettrici a compressione su conduttori fino a 630 mm2. Adotta la serie di matrici standard compatibile con gli altri utensili e teste da 230 kN.
La testa è chiusa ed è completa di innesto rapido maschio con bloccaggio automatico.
Mediante l’adattatore AU520-130C può impiegare la serie di matrici ad innesto semicircolare comune agli utensili sviluppanti una forza di 130 kN. È compatibile, inoltre, con una serie di matrici per comprimere connettori elettrici conformi alle norme DIN e con una serie di matrici da taglio per corde in rame, alluminio, aldrey e alluminio-acciaio.
Per il suo funzionamento è necessario abbinarla ad una pompa oleodinamica a pressione massima d’esercizio di 700 bar.
