Cod. Rexel
LE417333
Cod. Produttore
417333
Cod. EAN
3414970395610

Informazioni di prodotto

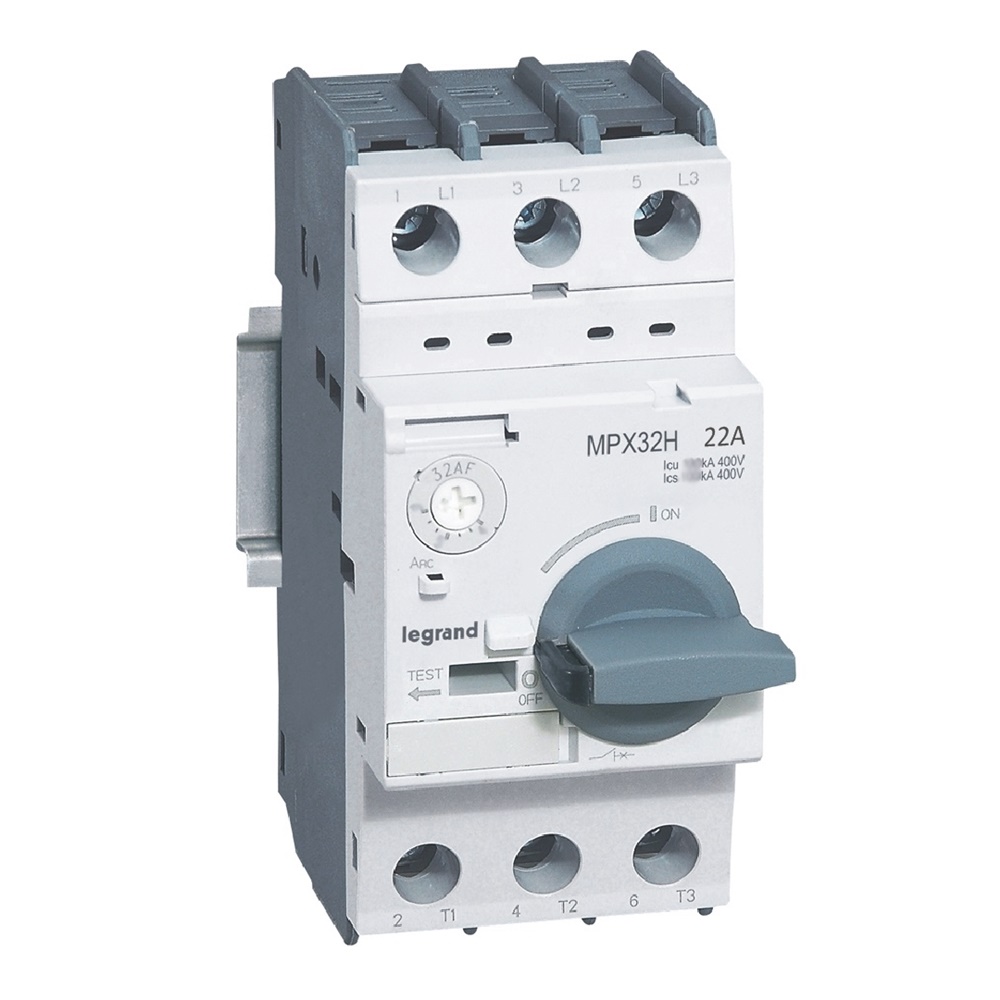

MPX3 32H salvamotore magneto. 3P 14-22A

Documentazione tecnica

CONFIGURATORE BTICINO
Fatti guidare nella scelta del prodotto ideale
Vai al configuratore
Salvamotore magnetotermico trifase ad alto potere d\'interruzione con comando rotativo - Vn=690V - Ir=14-22A - Im= 286A - Icu= 50kA (a 415Vac) - Pw motori 7.5W. Conformi alle norme IEC 60947-1, IEC 60947-2, IEC 60947-4. Sganciatore termico regolabile. Sganciatore magnetico tarato a 13Ie max.

tipologia costruttiva dell'apparecchio

apparecchio da incasso, tecnica a installazione fissa

esecuzione dell’elemento di azionamento

manopola

tipo di collegamento circuito elettrico principale

morsetto telaio

tecnica di intervento

termomagnetico

tensione d’esercizio nominale

220 V

intervallo di regolazione dell’attivatore di corto circuito non ritardato

286 A

intervallo di regolazione sganciatore di sovraccarico

14 A

con sganciatore di minima tensione integrato

con interruttore ausiliario integrato

protezione termica

profondità

99.6 mm

larghezza

45 mm

altezza

94 mm

corrente limite nominale di disinserzione al corto circuito a 400 V, AC

50 kA

numero di poli

3

potenza d’esercizio nominale per AC-3, 400 V

7.5 kW

potenza d’esercizio nominale per AC-3, 230 V

4 kW

corrente nominale permanente Iu

22 A

grado di protezione (IP)

IP20

con protezione termica
