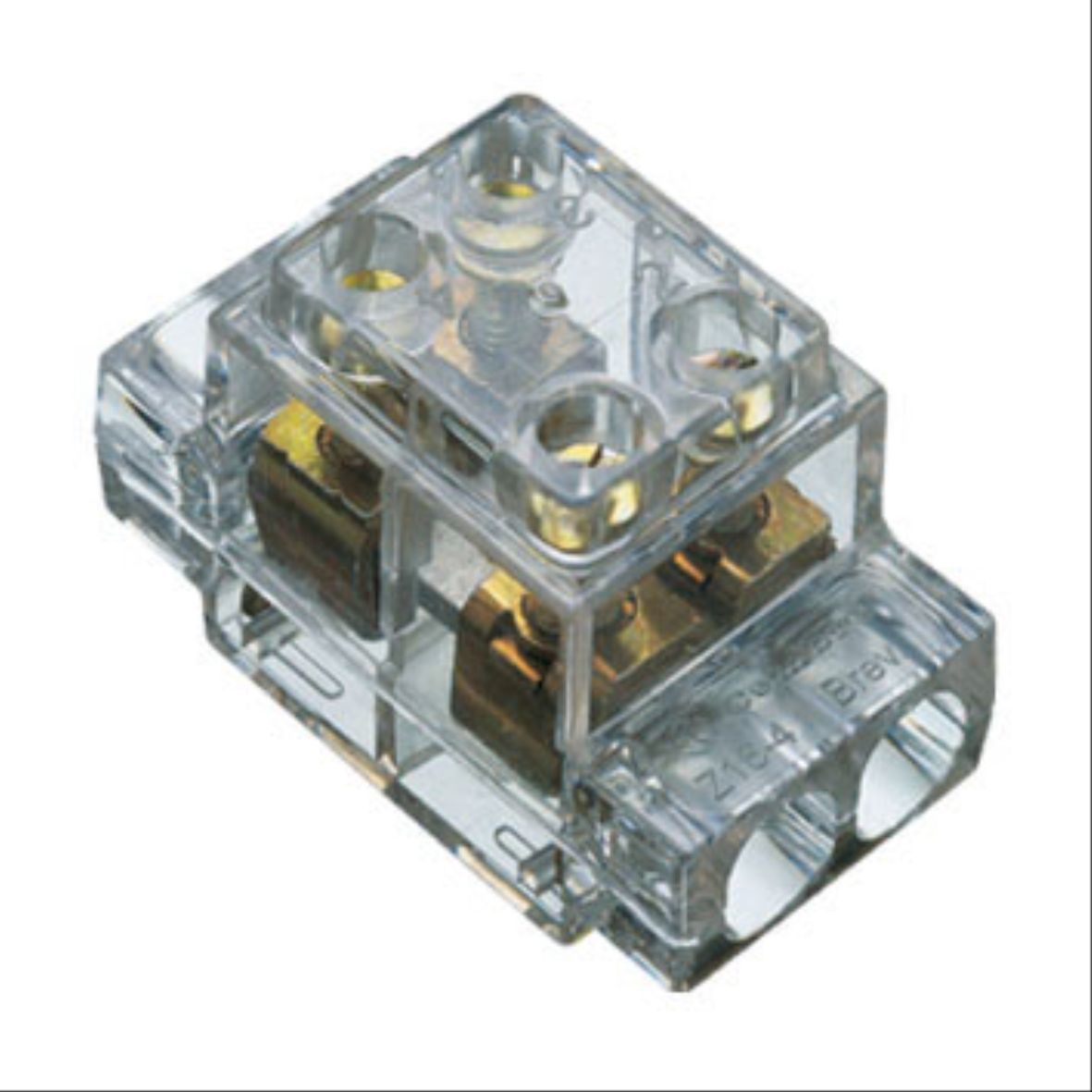

Morsettiera unipolare 4 vie 16mmq per impianti civili industriali

Cod. Rexel CEZ16-4D
Cod. Produttore Z16-4D
Cod. EAN 8016692190495

Informazioni principali

  • Serie: Z16
  • Tensione nominale: 450 V
  • Numero vie: 4
  • Sezione conduttori: 16 mm²
  • Protezione: IP20
  • Materiale custodia: Policarbonato
  • Connessione: Serraggio indiretto
  • Terminali: Rame stagnato

Certificazioni e dichiarazioni

Descrizione del prodotto

Morsettiera unipolare a 4 vie con sezione nominale da 16 mm², progettata per il collegamento elettrico di conduttori flessibili. Ogni via consente la connessione di un conduttore da 16 mm², uno da 10 mm², oppure combinazioni di conduttori con sezioni minori fino a 1,5 mm², garantendo elevata versatilità e affidabilità. Il collegamento è eseguito tramite raccordi a vite, assicurando una presa sicura e stabile. La trasparenza del materiale isolante permette un facile controllo visivo delle connessioni. Ideale per applicazioni elettriche che richiedono componenti compatti e resistenti, questa morsettiera assicura un’ottima capacità di connessione e facilità di installazione. Paese di produzione: Italia Descrizione del produttore: Le morsettiere unipolari della serie Z16 di collegamento e derivazione a 3, 4, 5, 8 e 12 vie per conduttori da 16 mm2 sono la scelta ideale per applicazioni di distribuzione fase/terra in impianti elettrici civili ed industriali. Sono progettate per garantire una tensione nominale di 450 V e una protezione IP20. Sono protette da una solida custodia di policarbonato. I morsetti a serraggio indiretto sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di rame elettrolitico e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace. Questi morsetti hanno estremità inferiori sagomate per chiudere in sicurezza eventuali ingressi inutilizzati.

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

tensione nominale

450 V

numero di poli

1

lunghezza

58 mm

numero di punti di fissaggio per ogni polo

4

classe di infiammabilità del materiale isolante secondo UL 94

V0

larghezza/dimensione modulare

27 mm

altezza per il tipo di montaggio più basso

43 mm

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

trasparente

materiale del corpo isolante

Materiale termoplastico

Temperatura d'esercizio

20 ... 85 °C

sezione conduttore collegabile unifilare

6 ... 16 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

6 ... 16 mm²

sezione conduttore collegabile multifilare

6 ... 16 mm²
