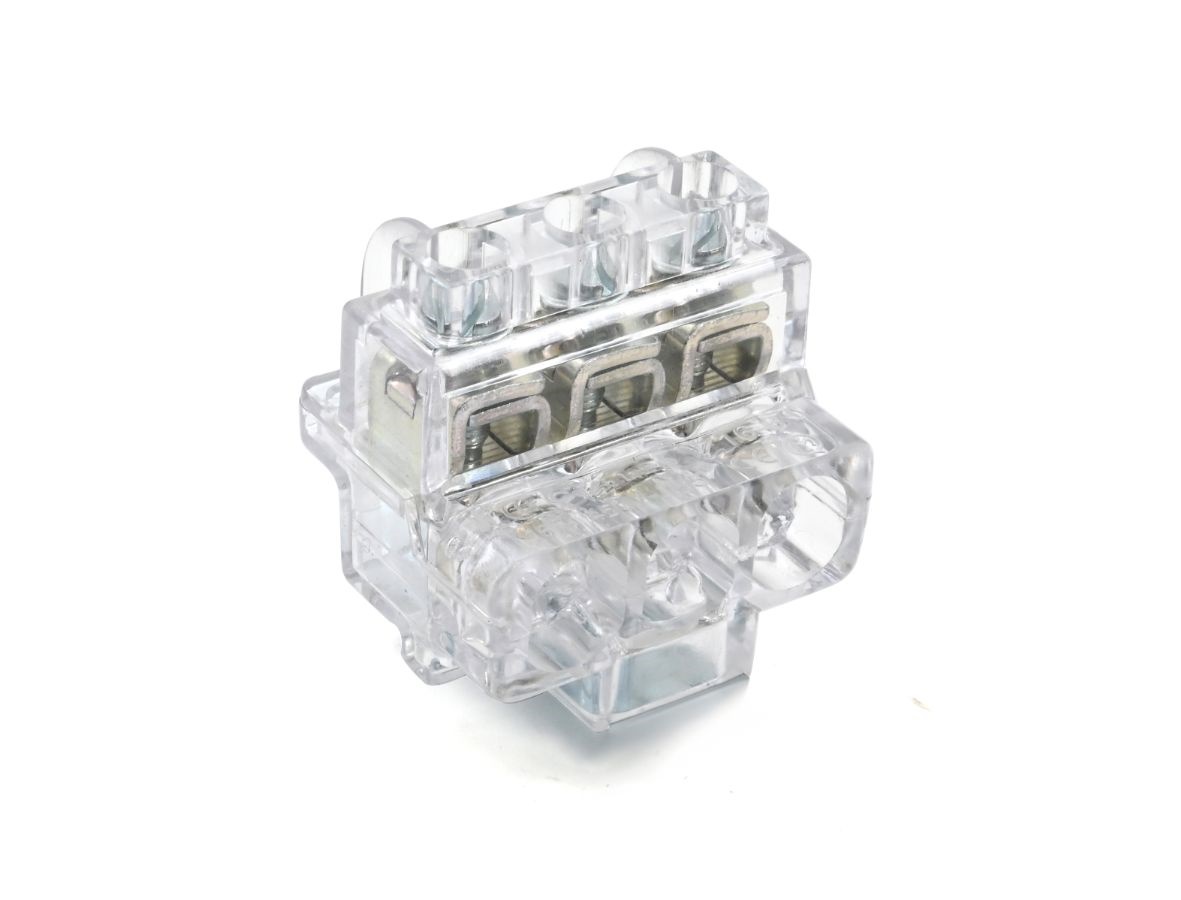

Morsettiera unipolare 3 vie 16mmq per impianti elettrici civili e industriali

Cod. Rexel CEZ16-3
Cod. Produttore Z16-3
Cod. EAN 8016692067315

Informazioni principali

  • Serie: Z16
  • Tensione nominale: 450 V
  • Sezione conduttori: 16 mm²
  • Numero vie: 3
  • Protezione: IP20
  • Materiale custodia: Policarbonato
  • Connessione: Rame stagnato
  • Serraggio: Indiretto con fori conici

Certificazioni e dichiarazioni

Descrizione del prodotto

Morsettiera unipolare a 3 vie con sezione nominale di 16 mm², progettata per il collegamento elettrico di conduttori rigidi e flessibili. Ogni via consente la connessione di cavi con sezioni variabili, inclusi 1 conduttore da 16 mm², 1 da 10 mm², fino a 2 conduttori da 6 mm², 3 da 4 mm², 4 da 2,5 mm² o 8 da 1,5 mm², garantendo flessibilità nell’installazione. Realizzata con materiali trasparenti per facilitare il controllo visivo delle connessioni, questa morsettiera assicura un serraggio affidabile tramite raccordo a vite, adatto a impianti elettrici che richiedono sicurezza e precisione nel collegamento. Paese di produzione: Italia Descrizione del produttore: Le morsettiere unipolari della serie Z16 di collegamento e derivazione a 3, 4, 5, 8 e 12 vie per conduttori da 16 mm2 sono la scelta ideale per applicazioni di distribuzione fase/terra in impianti elettrici civili ed industriali. Sono progettate per garantire una tensione nominale di 450 V e una protezione IP20. Sono protette da una solida custodia di policarbonato. I morsetti a serraggio indiretto sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di rame elettrolitico e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace. Questi morsetti hanno estremità inferiori sagomate per chiudere in sicurezza eventuali ingressi inutilizzati.

Caratteristiche tecniche

tensione nominale

450 V

numero di poli

1

lunghezza

38 mm

numero di punti di fissaggio per ogni polo

3

classe di infiammabilità del materiale isolante secondo UL 94

V0

larghezza/dimensione modulare

50 mm

altezza per il tipo di montaggio più basso

38 mm

esecuzione collegamento elettrico 1

Raccordo a vite

trasparente

materiale del corpo isolante

Materiale termoplastico

Temperatura d'esercizio

-30 ... 85 °C

sezione conduttore collegabile unifilare

1,5 ... 16 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

1,5 ... 16 mm²

sezione conduttore collegabile multifilare

1,5 ... 16 mm²

Morsettiera unipolare 3 vie 16mmq per impianti elettrici civili e industriali
€ 7,47 x 1 pz.
