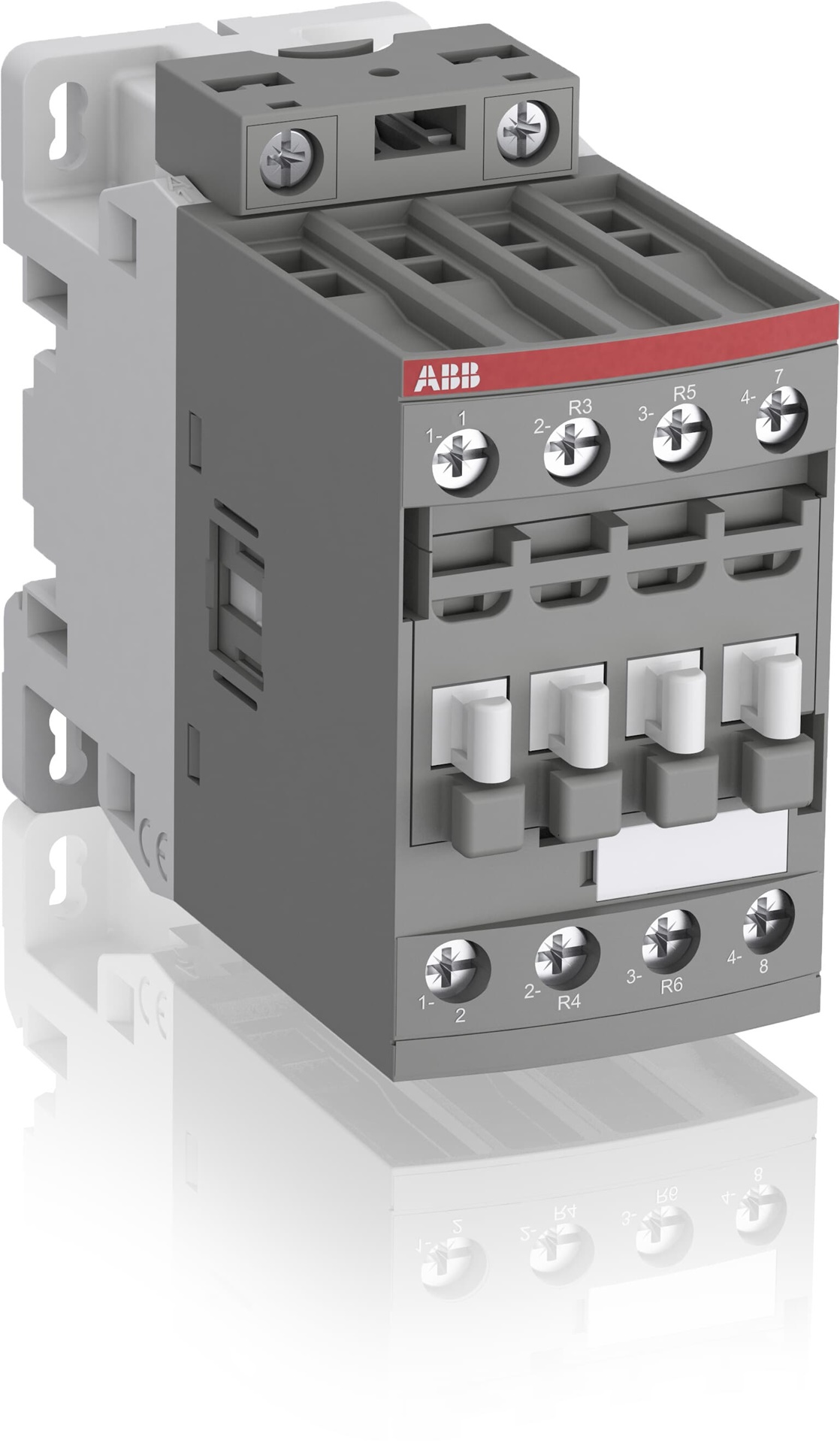

Contattore AF26Z-22-00-21 4 poli 45A 690V IEC 24-60V AC/DC controllo motori fino 11kW

ABB SpA: componenti elettrici online a prezzi scontati | Rexel ABB
Cod. Rexel ELEL 790 2
Cod. Produttore AF26Z220021
Cod. EAN 3471523116818
Contattore AF26Z-22-00-21 4 poli 45A 690V IEC 24-60V AC/DC controllo motori fino 11kW

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Poli: 4
  • Tensione nominale: 690 V IEC / 600 V UL
  • Corrente nominale: 45 A AC-1
  • Potenza motore: 11 kW a 400 V AC (AC-3)
  • Gamma tensione controllo: 24-60 V AC/DC
  • Terminali: a vite
  • Protezione da sovratensioni: integrata
  • Serie: AF26Z

Descrizione del prodotto

Descrizione del produttore: The AF26Z-22-00-21 is a 4 pole - 690 V IEC or 600 UL contactor with screw terminals, controlling motors up to 11 kW / 400 V AC (AC-3) and switching power circuits up to 45 A (AC-1) or 45 A UL general use. Thanks to the AF technology, the contactor has a wide control voltage range (24-60 V 50/60 Hz and 20-60 V DC), managing large control voltage variations, reducing panel energy consumptions and ensuring distinct operations in unstable networks. Furthermore, surge protection is built-in, offering a compact solution. AF contactors have a block type design, can be easily extended with add-on auxiliary contact blocks and an additional wide range of accessories.

Caratteristiche tecniche

larghezza

45 mm

altezza

86 mm

profondità

101 mm

Potenza d'esercizio nominale per AC-3, 400 V

11 KILOWATT

Numero di contatti principali, normalmente aperti

2

Numero di contatti principali, normalmente chiusi

2

Corrente d'esercizio nominale ie per AC-3, 400 V

22 A

Corrente d'esercizio nominale ie per AC-1, 400 V

45 A

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipo di tensione per l'azionamento

AC/DC

Tensione di alimentazione pilota nominale per AC 50 hz

24 ... 60 V

Tensione di alimentazione pilota nominale per AC 60 hz

24 ... 60 V

Tensione di alimentazione pilota nominale per DC

20 ... 60 V

Tensione d'esercizio in AC 50 Hz

690 ... 690 V

Tensione d'esercizio in AC 60 Hz

690 ... 690 V

Serie

AF26Z
