Prodotti / Distribuzione elettrica /

Cod. Rexel
TEXCSLF3737512
Cod. Produttore
XCSLF3737512
Cod. EAN
3606489413507

Informazioni di prodotto

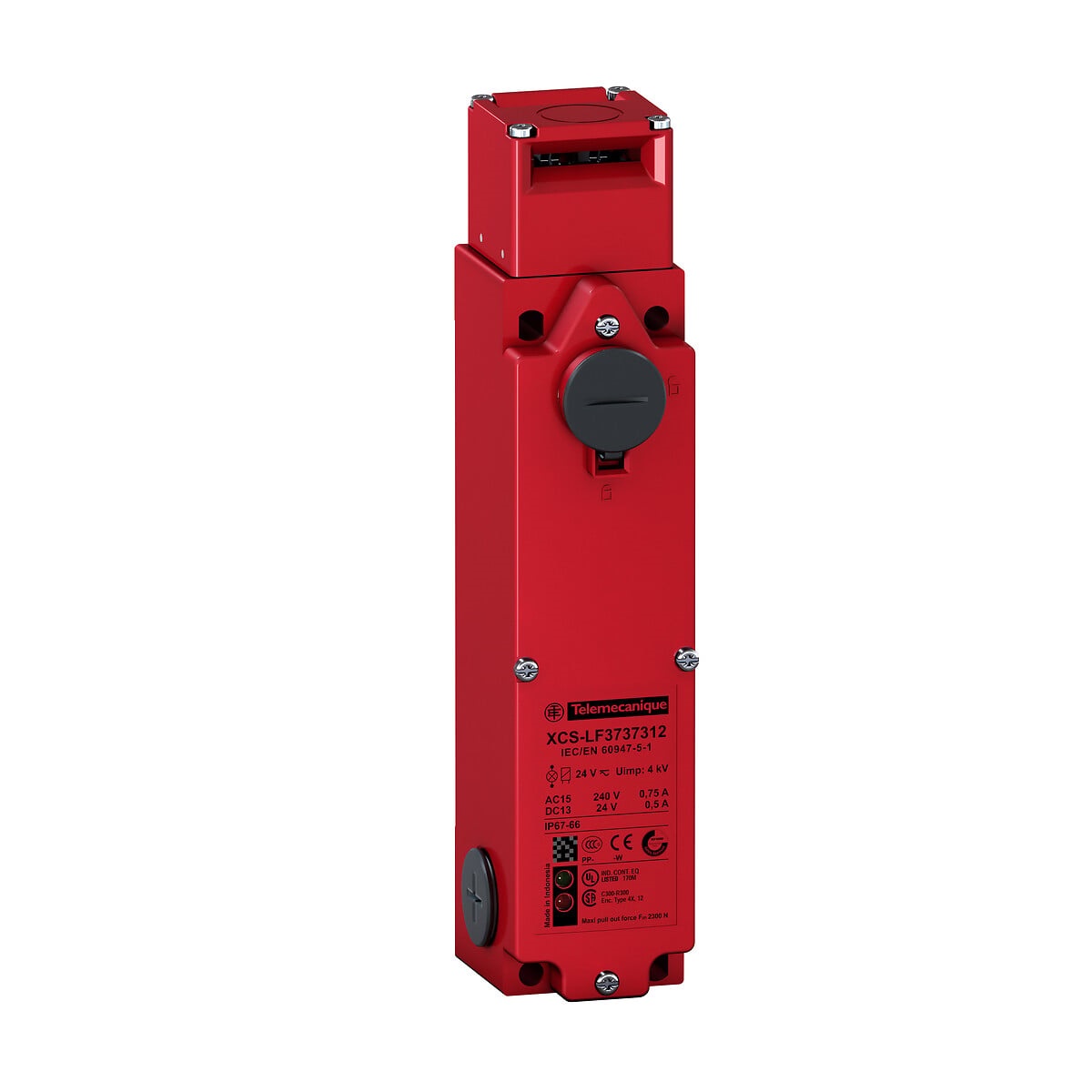

int. sic. met. XCSLF - 4 NC + 2 NA - apert.lenta - 1 ingr.filett. M20 - 24 V

Documentazione tecnica

Il prodotto fa parte della gamma XCS, un'offerta di selettori di sicurezza. Il sensore di sicurezza è un sensore elettrico che crea o interrompe il contatto in presenza di un campo magnetico. Presenta contatti break before make ad azione lenta, 4 contatto normalmente chiuso + 2 contatto normalmente aperto, contatto normalmente chiuso con manovra positiva di apertura. È un selettore con una corrente nominale di funzionamento di 0,75A a 240V AC, 0,55A a 24V DC e una corrente termica convenzionale in involucro di 4A. È progettato per funzionare in ambienti pericolosi. È dotato di morsetti a molla per il collegamento elettrico e 3 ingresso passacavo filettato per M20 passacavo 1,5. L'elettromagnete si blocca in fase di eccitazione e sblocca in caso di diseccitazione del solenoide. Offre una lunga durata meccanica di circa 1 milioni di cicli di funzionamento. Il prodotto è classificato IP66 e IP67. Il finecorsa a torretta con azionamento a chiave ha un corpo metallico sottile in Zamak. Dimensioni: 44 mm (larghezza) x 51 mm (profondità) x 205 mm (altezza); peso 1,1 kg. Per quanto riguarda la sicurezza, è destinato a tutte le macchine pericolose in tutti i settori. Ad esempio: confezionamento, movimentazione, robotica, macchine utensili, presse e settore automobilistico. Il prodotto è certificato TÜV, CSA e UL. È conforme alle norme CSA C22.2 No 14, 60947 EN-5-1, EN/ISO 13849-1, EN/IEC 62061, EN 1088/ISO 14119 e UL 508. Una delle gamme più complete di selettori di sicurezza industriali sul mercato. I sensori di interblocco di sicurezza sono adatti per proteggere gli operatori di macchine potenzialmente pericolose con inerzia. I sensori di sicurezza per la protezione degli operatori, mediante il controllo dell'apertura e dell'interblocco sicuri di protezioni e coperture nelle installazioni.

tensione di alimentazione pilota nominale Us attuatore a solenoide per DC

24 V

lunghezza del sensore

51 mm

numero di contatti di chiusura

1

forza di chiusura

3000 N

altezza del sensore

205 mm

esecuzione del collegamento elettrico

inserimento cavo metrico

numero di contatti di riposo

2

adatto per funzioni di sicurezza

materiale della scatola

metallo

tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 50 Hz

24 V

tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 60 Hz

24 V

larghezza del sensore

44 mm

corrente d’esercizio nominale Ie per AC-15, 230 V

0.75 A

temperatura ambiente durante il funzionamento

-25 °C

esecuzione dell’organo di comando

organo di comando lento

corrente d’esercizio nominale Ie per DC-13, 24 V

0.55 A

con indicatore di stato
