Prodotti / Automazione industriale / Connettori, Morsetti, Prese, Spine, Terminali Cablaggio / Morsetti /

WEIDMULLER | Vendita catalogo online - connettori e morsetti
Cod. Rexel
WD1020310000
Cod. Produttore
1020310000
Cod. EAN
4008190343682

Informazioni di prodotto

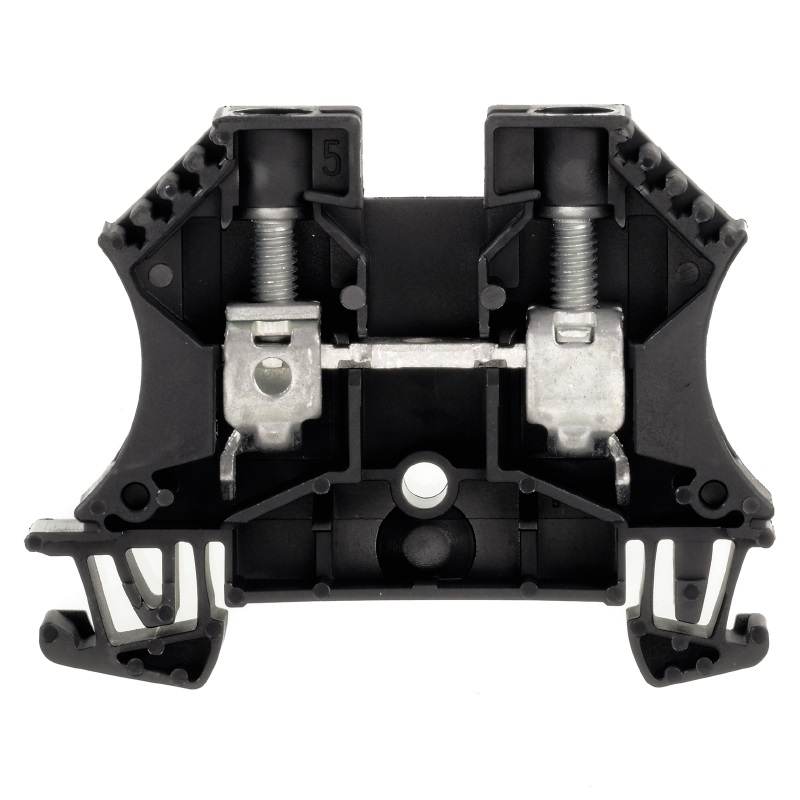

WDU 10 SW

Documentazione tecnica

WDU 10 SW è un componente elettrico progettato per garantire un collegamento affidabile e sicuro. Caratterizzato da un design funzionale, è ideale per applicazioni che richiedono precisione e stabilità nelle connessioni elettriche. Questo prodotto si distingue per la sua facilità di installazione e la compatibilità con sistemi elettrici a singolo piano, offrendo prestazioni costanti e durature. La sua costruzione assicura un'efficace gestione del cablaggio, contribuendo a ottimizzare l'organizzazione degli impianti elettrici. Descrizione del produttore: Morsettiera per il collegamento o l'unione di conduttori con un contatto permanentemente sicuro. L'acciaio temprato sopporta le forze meccaniche, il rame con rivestimento in stagno assicura la massima conduttività.

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Nero

tensione nominale

1000 V

lunghezza

60 mm

classe di infiammabilità del materiale isolante secondo UL 94

V0

larghezza/dimensione modulare

9,9 mm

altezza per il tipo di montaggio più basso

46,5 mm

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

materiale del corpo isolante

Materiale termoplastico

posizione di collegamento

Laterale

corrente nominale In

57 A

esecuzione antideflagrante 'Ex e'

Temperatura d'esercizio

-60 ... 130 °C

sezione conduttore collegabile unifilare

1,5 ... 16 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

1,5 ... 16 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

1,5 ... 16 mm²

sezione conduttore collegabile multifilare

16 ... 16 mm²

Produttore

Morsettiera WDU 10 SW acciaio temprato e rame stagno collegamento elettrico sicuro e stabile
