Descrizione del prodotto

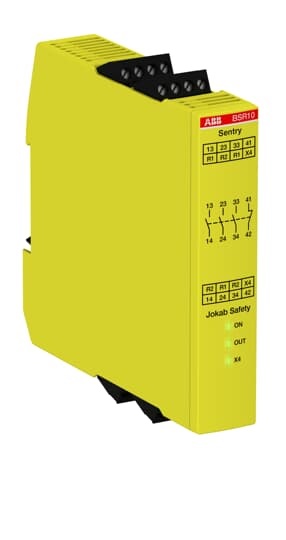

Il relè di sicurezza Sentry BSR10 è un dispositivo progettato per il monitoraggio sicuro di dispositivi di sicurezza, garantendo l'attivazione o la disattivazione delle uscite in base allo stato del dispositivo monitorato. Alimentato a 24 VDC tramite il dispositivo di sicurezza, offre uscite a relè con tre contatti normalmente aperti (NO) e uno normalmente chiuso (NC), ideali per il controllo di circuiti di arresto di emergenza e interruttori di posizione.
Il BSR10 supporta il collegamento tramite morsetti amovibili con raccordo a vite e può essere facilmente montato su guida DIN, assicurando una rapida installazione e sostituzione. È adatto come dispositivo di ampliamento per uscite sicure, espandendo le funzionalità di altri moduli di sicurezza.
Le sue caratteristiche includono funzioni di test, start e reset tramite interfaccia dedicata, con possibilità di attivazione sicura anche tramite ingresso X4. Il relè garantisce un elevato livello di sicurezza grazie alla doppia serie di contatti interni per ogni uscita, assicurando che in caso di guasto il contatto NO si apra e quindi si mantenga lo stato sicuro. È consigliato l'uso di soppressori di arco per carichi induttivi, al fine di prolungare la vita utile dei contatti.
Il dispositivo è progettato per il monitoraggio di dispositivi di sicurezza a canale singolo o doppio, inclusi sensori di pressione, dispositivi a due mani, barriere fotoelettriche, interruttori di sicurezza e pulsanti di emergenza, garantendo la sicurezza nelle applicazioni industriali. Il relè deve essere installato in posizione verticale in un involucro con protezione minima IP54 e può essere affiancato ad altri relè Sentry senza necessità di distanziamento, fatta eccezione per il modello BSR23.
Infine, il Sentry BSR10 è conforme agli standard di sicurezza richiesti, con una durata di esercizio consigliata di massimo 20 anni, e necessita di test periodici per garantirne l'affidabilità nel tempo.
Paese di produzione: Germania Descrizione del produttore: Sentry BSR10 Safety relay and expansion relay with relay outputs 3NO+1NC, +24 VDC supply voltage and screw terminals.
For monitoring of safety devices, such as emergency stops, directly in the voltage supply circuit of the relay.
Also suitable as expansion relay for a safety relay/ safety PLC, in order to increase the number of safe outputs.
Sentry safety relays cover various types of safety applications up to PLe / SIL3.
Basic models provide reliable supervision of simpler safety functions, while universal models provide advanced features and high flexibility.
Models with display offer preset configurations and extensive information to further simplify troubleshooting.
Additional variants offer a high accuracy timer function of ± 1% and an adjustable time setting range from 0-999 s.
High output current capacity of up to 6 A can save the use of an intermediary contactor. Multi-reset allows up to 10 safety relays connected to one reset light-button.
All models are available with detachable push-in or screw terminals. Terminals and coding kit to mark removed terminals are available as accessories.
